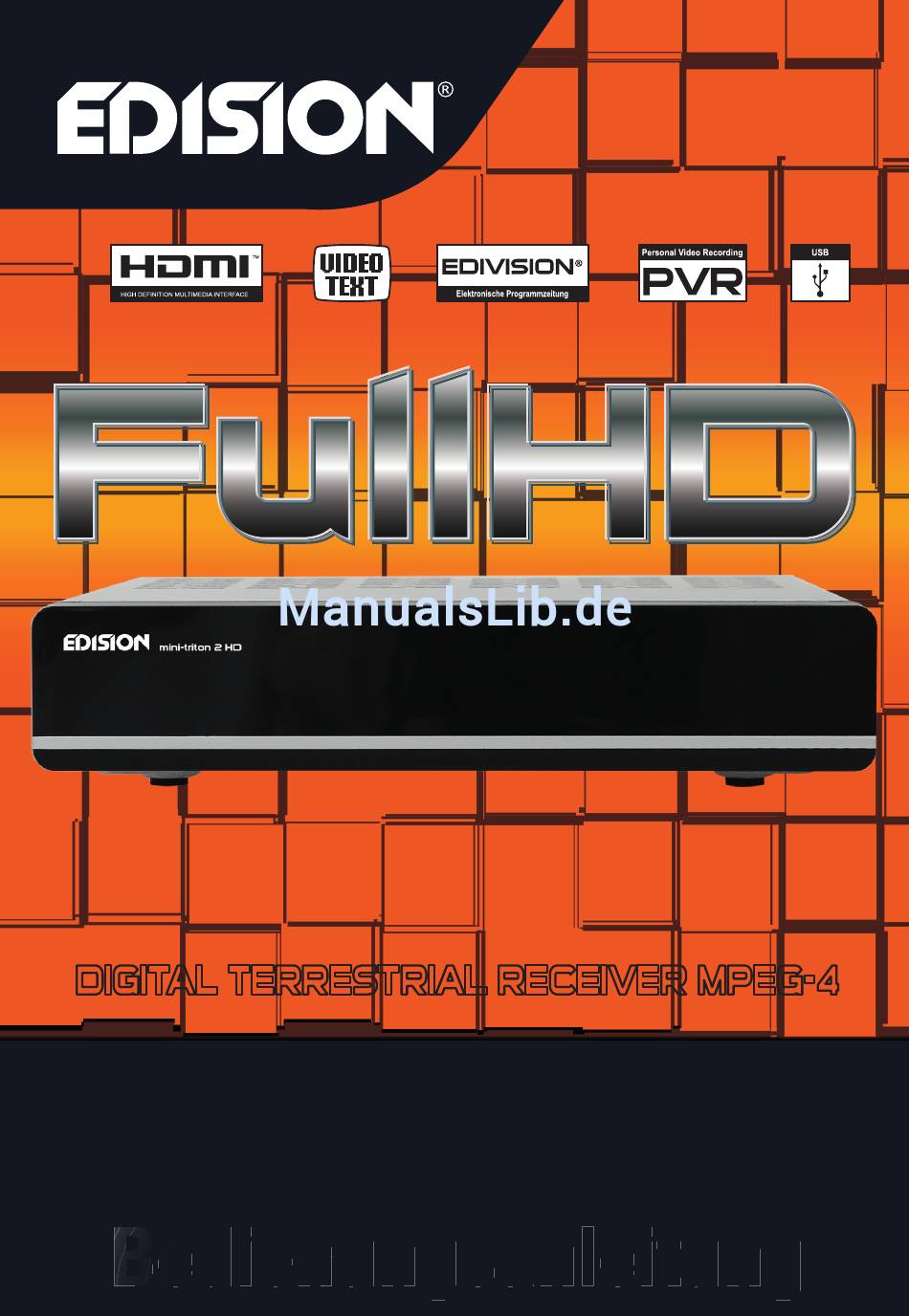

- Seite 1 DIGITAL TERRESTRIAL RECEIVER MPEG-4 mini-triton 2 HD Bedienungsanleitung...
- Seite 3 Bedienungsanleitung mini-triton 2 HD...
-
Seite 4: Inhaltsverzeichnis
Inhalt ALLGEMEINE INFORMATIONEN Seite 1 Hauptmerkmale ...................... Seite 1 Für Ihre Sicherheit ....................Seite 2 Packungsinhalt ...................... Seite 3 Allgemeine Funktionen ................... Seite 3 Fernbedienung ....................... Seite 4 Vorderseite des Receivers ..................Seite 5 Rückseite des Receivers ..................Seite 5 INSTALLATION Seite 6 STARTSEITE... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen Dieser terrestrischer, digital Receiver mini triton 2 HD wird Sie in eine neue und aufregende Welt des digitalen Fernsehens befördern. Einer Welt voller reinen Bildern, breitem Bildschirm, digitalem Klang, mehreren Informationen und neuen Dienstleistungen. All das und vieles mehr bei dem frei- en, gewährleistenden, digitalem Fernsehen. -
Seite 6: Für Ihre Sicherheit
Allgemeine Informationen Für Ihre Sicherheit • Zur Vermeidung von Gefahren wie Strom- • Zur Vermeidung von Schäden, halten schlag, öffnen Sie nicht das Gehäuse. Für Sie das Gerät von Vasen, Badewannen, technische Unterstützung wenden Sie sich Spülbecken etc. entfernt. sofort an Ihren Fachhändler. •... -
Seite 7: Packungsinhalt
Allgemeine Informationen packungsinhalt • Fernbedienung • Batterien • Bedienungsanleitung Allgemeine Funktion • In diesem Handbuch werden Sie feststellen, dass die alltägliche Bedienung auf benutzerfreun- dliche Handhabung basiert. Das Menü und das Display werden Ihnen helfen ihren Receiver aus- reichend zu verwerten, indem sie Sie während der Installation, der Organisation, dem Erscheinen der Sender etc., anleiten. -
Seite 8: Allgemeine Funktionen
Allgemeine Funktionen Fernbedienung Taste Funktion An – und Ausschalten des Receivers über die Fernbedienung Stummschalten Eingabe der Nummer des gewünschten Elements oder Auswahl der Nummer eines Senders zum Fernsehen Wechsel zwischen Fernsehen und - Radio Funktion. Übergang zum vorherigen Sender Erscheinung der Liste meiner Lieblingssender Pg- Pg+ Pg- Pg+... -
Seite 9: Vorderseite Des Receivers
Allgemeine Informationen Vorderseite des Receivers Rückseite des Receivers COAXIAL AnsChLuss für dIgItALen Verstärker tV sCArt AnsChLuss für sd fernsehen – kAbeL sCArt hdMI AnsChLuss für hd fernsehen – kAbeL hdMI - AusgAng rf In AnsChLuss der Antenne Anschluss des Fernsehers mit dem Receiver mit Hilfe des Scartkabels oder des HDMI-Kabels ANTENNE TERRESTRISCHER RECEIVER SCART... -
Seite 10: Installation
Installation Verbinden mit Digitalverstärker ANTENNE TERRESTRISCHER RECEIVER DIGITALER VERSTÄRKER ODER SPDIF WANDLER LAUTSPRECHER • Diese Illustration funktioniert als Beispiel, wir bitten darum das Objekt dem Modell anzupassen. -
Seite 11: Startseite
Startseite • Bei der ersten Aktivierung des Receivers wird die Startseite angezeigt. • Drücken Sie die CH+, CH- Tasten um Einstellungen wie Sprache, Land und Sendersuche durchzuführen. Drücken Sie die Tasten um die Leistenanzeige zu versetzen und anschließend auszuwählen. • Versetzen Sie die Leistenanzeige zur Auswahl „Sendersuche“... -
Seite 12: Hauptmenü
Hauptmenü Beim Drücken der Taste (MENU), wird das Hauptmenü angezeigt. Dort finden Sie 7 wichtige Menüs - programm - bild - Kanalsuche - Zeit - Option - System - uSb 1. programm Dieses Menü besteht aus 5 Funktionen: - programm bearbeiten - EpG - Sortieren - LCN... -
Seite 13: Sortieren
Hauptmenü 4. Wählen Sie einen Sender, den Sie überspringen wollen und drücken Sie die grüne Taste. Zum Deaktivieren drücken Sie noch einmal die grüne Taste. 5. Drücken Sie die blaue Taste um gewählte Sender zu löschen. Nachdem Sie die blaue Taste betätigt haben, erscheint die Frage ob Sie wirklich den Sender löschen möchten. -
Seite 14: Bild
Hauptmenü 2. Bild-Grafik Dieses Menü besteht aus 5 Funktionen: - Seitenverhältnis - Auflösung - TV-Format - Video Ausgang - 3D Ausgabe 2.1 Seitenverhältnis Wählen Sie zwischen den Funktionen: 16:9 Pillar Box, 16:9 Pan&Scan, 4:3 Letter Box, 4:3 Full, 16:9 breiter Bildschirm und automatische Funktion. 2.2 Auflösung Wählen Sie zwischen 1080i,1080p,576i, 576p, 480i und 720p. -
Seite 15: Zeit
Hauptmenü 3.2 Manuelle Suche Kanal: Drücken Sie die - Tasten um die Sender auszuwählen. Frequenz: Drücken Sie die - Tasten um die Nummern festzulegen. bandbreite: Drücken Sie die - Tasten um zwischen 6,7 und 8M auszuwählen. Die Qualität des Signals und die Leistung der jeweiligen Sender ist im unteren Bereich der Seite zu sehen. -
Seite 16: Osd Sprache
Hauptmenü 5. Option Dieses Menü besteht aus 4 Funktionen: - OSD Sprache - untertitel Sprache - Audiosprache - Digitales Audio 5.1 OSD Sprache Drücken Sie die - Tasten um die Sprache des Receivers auszuwählen. 5.2 untertitel Sprache - Tasten um die Sprache der Untertitel auszuwählen. Drücken Sie die 5.3 Audiosprache - Tasten um die Audiosprache auszuwählen. -
Seite 17: Werkeinstellungen Wiederherstellen
Hauptmenü 6.2 pin -Code einrichten Eingabe des alten pin-Codes: Geben Sie Zahlen von 0-9 ein. Der schon eingestellte Code lautet „000000“. Eingabe neuen pin-Codes: Geben Sie Zahlen von 0-9 ein. bestätigung des neuen pin-Codes: Geben Sie wieder denselben Code ein mit den Zahlen von 0-9. Notiz: Bewahren Sie den neuen Code gut auf, ansonsten können Sie Probleme beim Gebrauch des Receivers haben. -
Seite 18: Usb
Hauptmenü 7. uSb Dieses Menü besteht aus 4 Funktionen: - Multimedia - Foto Einstellungen - Film Einstellungen - pVR Einstellungen. 7.1 Multimedia Dieses Menü besteht ebenfalls aus 4 Funktionen - Musik - Foto - Film - pVR Diese Funktionen werden automatisch deaktiviert wenn kein USB- Gerät verbunden ist. -
Seite 19: Fotoeinstellungen
Hauptmenü Im Menü PVR können Sie alle aufgenommenen Programme sehen. Drücken Sie die rote Taste um im Vollbildanzeigemodus zu gelangen und die Exit-Taste um in den vorherigen Modus zu gelangen. Drücken Sie die gelbe Taste um ein Programm zu löschen. Drücken Sie die grüne Taste zur Umbenennung der Programme. -
Seite 20: Shortcut Tasten
Hauptmenü 8. Shortcut Tasten 8.1 Zahlen Nutzen Sie die Zahlentasten 0-9 um die gewünschten Sender einzufügen. Wenn die Zahl größer ist als die geltenden Sender, erscheint „Ungültiger Kanal“. Drücken Sie die OK-Taste um die Nachricht zu schließen. 8.2 Fernsehen/Radio Im Normalmodus, drücken Sie die Tasten TV/RADIO um vom Fernsehen zum Radio zu wechseln und umgekehrt. - Seite 21 Hauptmenü 8.9 Ton 1. Drücken Sie die Taste AuDIO um in das Menü zu gelangen. Tasten um zwischen Links-Links, 2. Drücken Sie die Rechts-Rechts, und Links-Rechts auszuwählen. 3. Alle Veränderungen sind nur mit dem Sender verbunden, der gerade gespielt wird, nicht mit allen. 4.
-
Seite 22: Problemlösungen
Problemlösungen problem Wahrscheinliche ursachen Was Sie tun müssen Der Bildschirm des Receivers ist Die Stromversorgung ist nicht ver- Versichern Sie sich, dass die ausgeschalten. bunden. Stromversorgung verbunden ist. Kein Bild und Ton vorhanden, aber Der Receiver ist ausgeschalten. Schalten Sie den Receiver an, in- auf dem Bildschirm des Receivers dem Sie die An-Aus Taste betätigen. - Seite 24 www.edision.de...
