Die
Die Pumpen
Die
Pumpen kehren
Pumpen
kehren die
kehren
nicht um
um
nicht
nicht
um

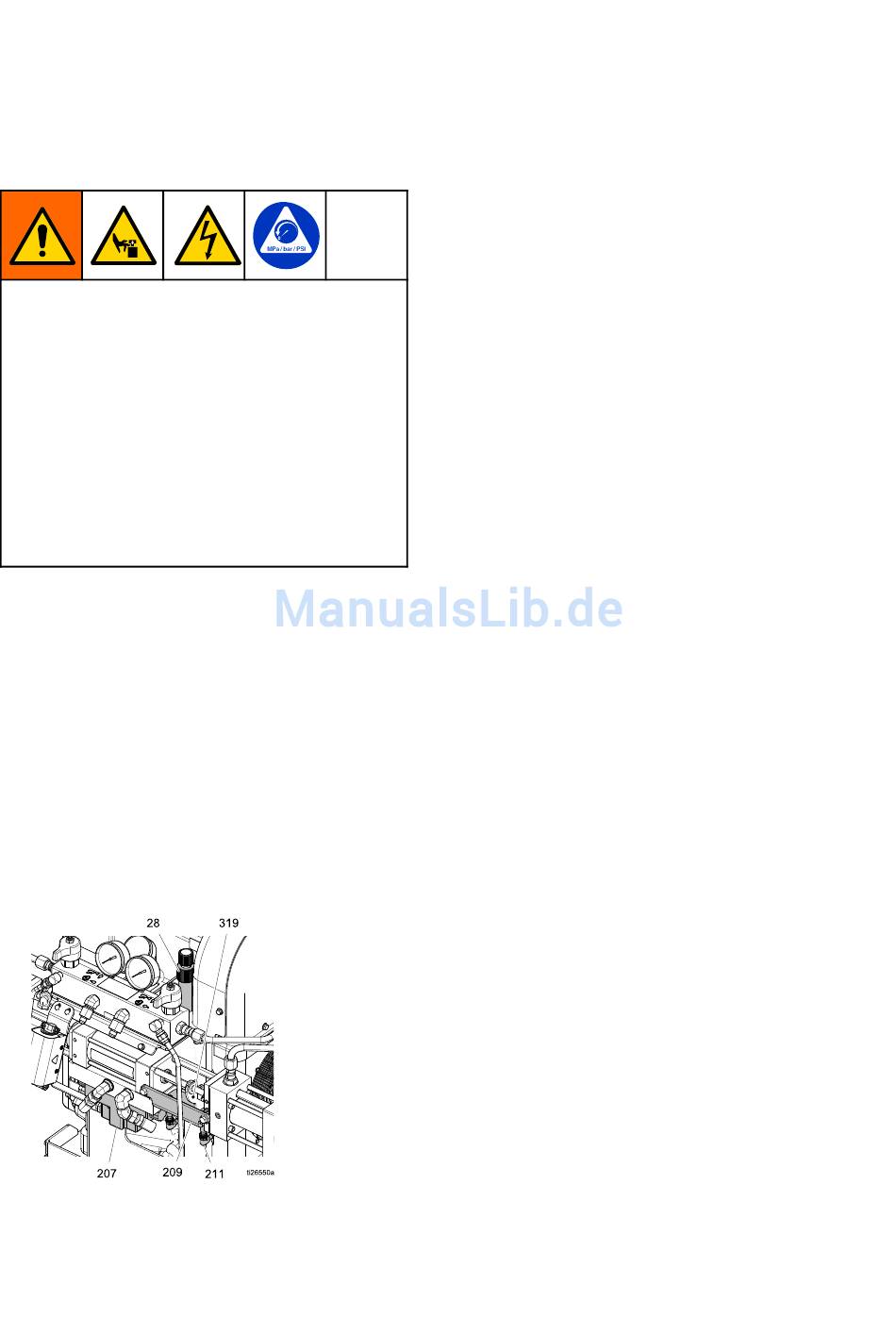

Damit die Dosierpumpen die Richtung wechseln,
müssen die Näherungsschalter (211) die Schaltplatte
berühren, um das Richtungsventil (207) umzusteuern.
Im Richtungsventil ist immer noch Spannung
vorhanden. Eine nicht sachgemäß durchgeführte
Prüfung der Anschlüsse des Näherungsschalters
im Richtungsventil kann Verletzungen oder einen
Stromschlag zur Folge haben. Die Anschlüsse des
Näherungsschalter gemäß Anleitung kontrollieren.
Spannung über richtigen Anschlüsse messen.
Siehe
Stromlaufpläne, page
Die Schaltplatte bewegt sich während des Betriebs
von einer Seite zur anderen. Die Hände während
der Überprüfung der Funktion des Richtungsventils
von der Schaltplatte fernhalten, um Quetschungen
der Hände zu vermeiden.
1. Die Funktion jedes Näherungsschalters (211)
überprüfen.
a. Frontdeckel entfernen.
b. Bei ausgeschaltetem Motor prüfen, dass
die Anzeigelichter am Gehäuse jedes
Näherungsschalters (211) aufleuchten, wenn
ein Metallgegenstand wie beispielsweise
ein Schraubendrehereinsatz vorn auf den
Näherungsschalter gelegt wird.
c. Wenn die Anzeigelichter aufleuchten,
funktionieren Näherungsschalter sowie
Verkabelung und HCM richtig; mit Schritt 2
fortfahren. Wenn die Anzeigelichter nicht
aufleuchten, mit Schritt 6 fortfahren.
3A3189B
die Richtung
die
Richtung
Richtung
93.
2. Kontrollieren, ob Näherungsschalter (211),
Schalterbefestigung (209) und Schaltplatte (319)
richtig befestigt und nicht beschädigt sind.
3. Abstand zwischen den Näherungsschaltern (211)
und die Schaltplatte (319) überprüfen.
a. Die Pumpe parken.
b. Kontrollieren, ob der Näherungsschalter
(211), der der A-Seite der Pumpe am
nächsten liegt, 0,5 bis 1,5 Umdrehungen vom
Kontakt mit der Schaltplatte (319) entfernt ist.
c. Das Kabel vom Näherungsschalter (211),
der der B-Seite der Pumpe am nächsten
liegt, trennen. Die Pumpe betätigen,
bis die Schaltplatte (319) über dem
Näherungsschalter der B-Seite liegt, und
dann Motor/Pumpe abschalten.
d. Kontrollieren, ob der Näherungsschalter
(211), der der B-Seite der Pumpe am
nächsten liegt, 0,5 bis 1,5 Umdrehungen vom
Kontakt mit der Schaltplatte (319) entfernt ist.
e. Das Kabel wieder am Näherungsschalter der
B-Seite (219) anbringen.
4. Die Funktion des Richtungsventils (207)
überprüfen.
a. Kontrollieren, ob das Kabel des
Richtungsventils richtig vom HCM-Anschluss
15 am Richtungsventilgehäuse (207)
angeschlossen und nicht beschädigt
ist. Verkabelung in der Abdeckung des
Richtungsventils kontrollieren. Siehe
Stromlaufpläne, page
b. Während des Betriebs müssen
die Richtungsanzeigelichter am
Richtungsventilgehäuse (207) aufleuchten,
wenn das Ventil geöffnet ist.
Fehlerbehebung
93.
41
