18.2.3.3
Absaugpumpe

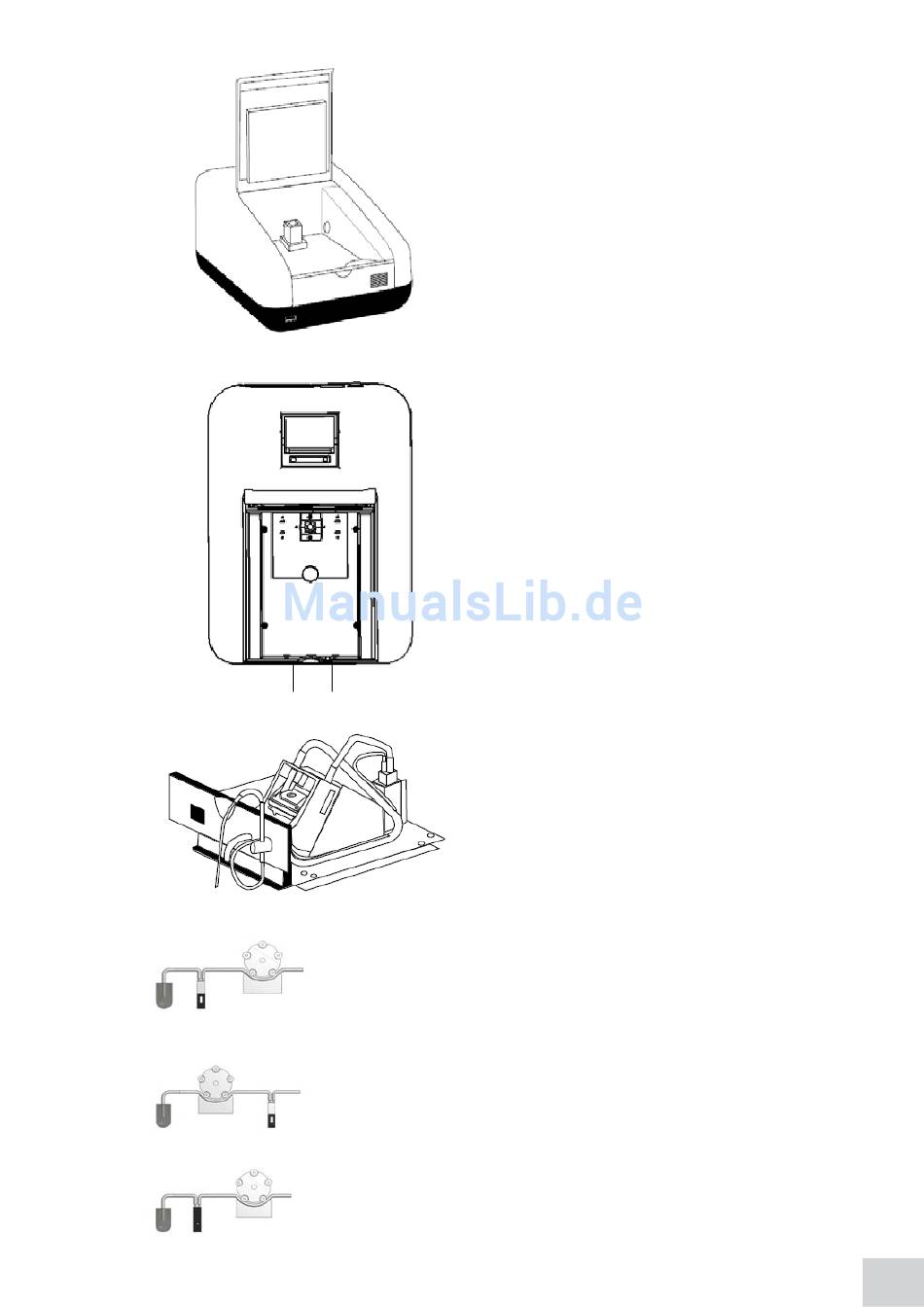

Nach
folgendermaßen aus.
Für die Installation dieses Moduls muss nicht nur die Grundplatte
für passive Zubehörmodule, sondern auch die Frontplatte des
Geräts entfernt werden. Lösen Sie die Schrauben 5 und 6 und
heben Sie dann die Frontplatte nach vorne ab.
5
6
Drehen Sie die Grundplatte des Absaugmoduls um. Schließen Sie
das Stromversorgungskabel vom Boden der Probenkammer auf
der Unterseite der Grundplatte an. Setzen Sie die Grundplatte in
die Probenkammer ein. Setzen Sie die Schrauben 1 bis 4 wieder
ein und ziehen Sie sie fest. Setzen Sie das Absaugmodul so ein,
dass die Frontplatte nach vorne weist. Ziehen Sie die Schrauben
5 und 6 fest.
Die Schläuche sind in Abhängigkeit von der Funktion der
Bidirektionaler
Absaugpumpe, in der die Pumpe eingesetzt wird, anzuschließen.
Fluss A
Alle Schläuche müssen so kurz wie möglich sein und dürfen den
(Sipping-Betrieb)
Lichtweg nicht verstellen.
Bidirektionaler
Fluss B (Pump-
Betrieb)
Durchflussbetrieb
der
Installation
dieses
Moduls
sieht
das
Gerät
91
