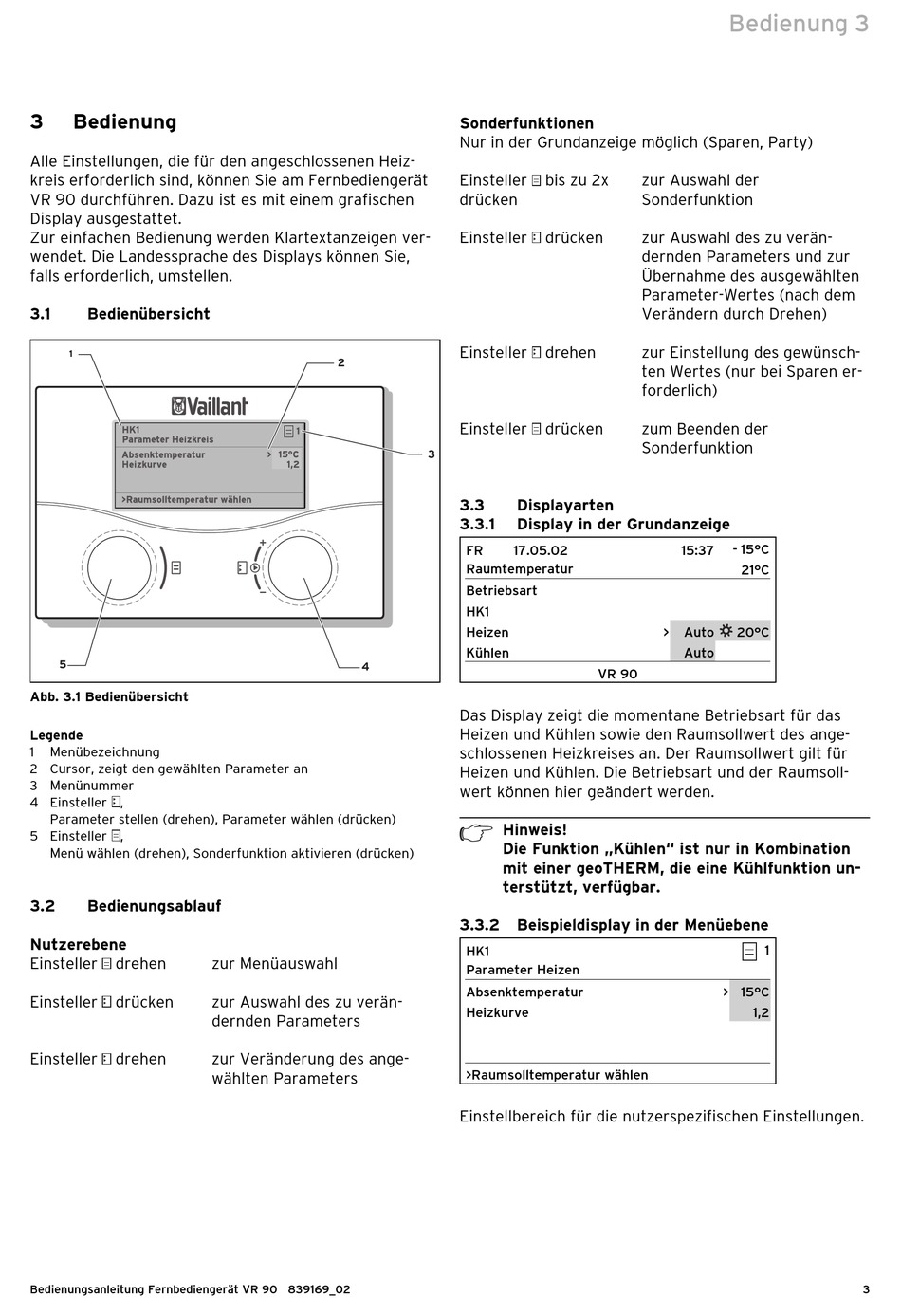

3

Bedienung

Alle Einstellungen, die für den angeschlossenen Heiz-
kreis erforderlich sind, können Sie am Fernbediengerät
VR 90 durchführen. Dazu ist es mit einem grafischen
Display ausgestattet.
Zur einfachen Bedienung werden Klartextanzeigen ver-
wendet. Die Landessprache des Displays können Sie,
falls erforderlich, umstellen.
3.1 Bedienübersicht
1
5
Abb. 3.1 Bedienübersicht
Legende
1 Menübezeichnung
2 Cursor, zeigt den gewählten Parameter an
3 Menünummer
4 Einsteller ,
Parameter stellen (drehen), Parameter wählen (drücken)
5 Einsteller ,
Menü wählen (drehen), Sonderfunktion aktivieren (drücken)
3.2

Bedienungsablauf

Nutzerebene
Einsteller drehen
Einsteller drücken
Einsteller drehen
Bedienungsanleitung Fernbediengerät VR 90 839169_02
2
4
zur Menüauswahl
zur Auswahl des zu verän-
dernden Parameters
zur Veränderung des ange-
wählten Parameters
Sonderfunktionen
Nur in der Grundanzeige möglich (Sparen, Party)
Einsteller bis zu 2x
drücken
Einsteller drücken
Einsteller drehen
Einsteller drücken
3
3.3

Displayarten

3.3.1

Display in der Grundanzeige

FR 17.05.02
Raumtemperatur
Betriebsart
HK1
Heizen
Kühlen
VR 90
Das Display zeigt die momentane Betriebsart für das
Heizen und Kühlen sowie den Raumsollwert des ange-
schlossenen Heizkreises an. Der Raumsollwert gilt für
Heizen und Kühlen. Die Betriebsart und der Raumsoll-
wert können hier geändert werden.
h Hinweis!
Die Funktion „Kühlen" ist nur in Kombination
mit einer geoTHERM, die eine Kühlfunktion un-
terstützt, verfügbar.
3.3.2 Beispieldisplay in der Menüebene
HK1
Parameter Heizen
Absenktemperatur
Heizkurve
>Raumsolltemperatur wählen
Einstellbereich für die nutzerspezifischen Einstellungen.
Bedienung 3
zur Auswahl der
Sonderfunktion
zur Auswahl des zu verän-
dernden Parameters und zur
Übernahme des ausgewählten
Parameter-Wertes (nach dem
Verändern durch Drehen)
zur Einstellung des gewünsch-
ten Wertes (nur bei Sparen er-
forderlich)
zum Beenden der
Sonderfunktion
- 15°C
15:37
21°C
> Auto 20°C
Auto
1
> 15°C
1,2
3
