Minimal- Und Maximalbegrenzung Der Vorlauftemperatur - automix 10 Betriebsanleitung

HEIZKURVE
Vorlauftemperatur
Aussentemperatur
RECHTS- ODER LINKSDREHENDER MOTOR
Rechts- oder linksdrehender Motor ist mit Wähler
E festzulegen. Bei Lieferung ist der Wähler E für-
Rechtsdrehenden Motor auf R = RIGHT
eingestellt. Für linksdrehenden Motor ist Wähler
E auf L = LEFT zu stellen.
Sobald der Motor in Betrieb ist, leuchtet entweder
das rote Licht A (Mischer öffnet) oder das grüne
Licht B (Mischer schliesst).
MINIMAL- UND MAXIMALBEGRENZUNG DER
VORLAUFTEMPERATUR
Minimale Vorlauftemperatur kann zwischen 15
°C – 35 °C und maximale Vorlauftemperatur
zwischen 40 °C – 90 °C eingestellt werden. Wenn
minimale Vorlauftemperatur auf 30 °C oder unter
eingestellt ist, wird die maximale Vorlauftem-
peratur automatisch 40 °C. Wenn minimale
Vorlauftemperatur über 30 °C eingestellt ist, wird
die maximale Vorlauftemperatu automatisch 45 °C.
Minimalbegrenzung der Vorlauftemperatur kann z.B.
bei Fussbodenheizung benutzt werden.
Minimale Vorlauftemperatur wird mit Wähler C
eingestellt.

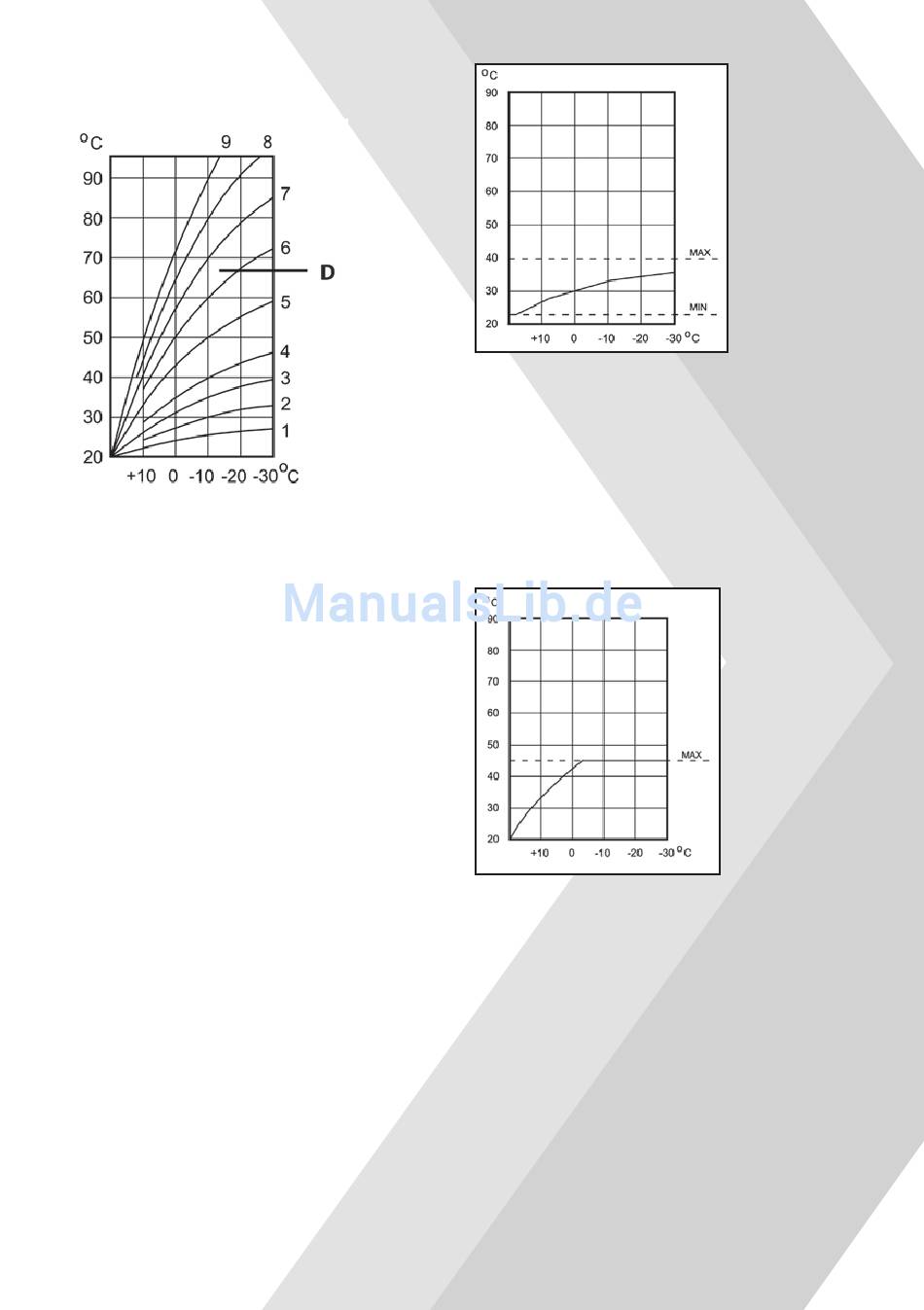

Im Beispiel ist die Heizkurve 3 gewählt worden und
minimale Vorlauf- temperatur ist auf 22 °C eingestellt.
Maximale Vorlauftemperatur wird automatisch 40 °C.
Maximalbegrenzung der Vorlauftemperatur kann z.B.
bei Radiatorenheizung benutzt werden.
Maximale Vorlauftemperatur wird auch mit Wähler C
eingestellt.
Im Beispiel ist die maximale Vorlauftemperatur auf
45 °C eingestellt worden.
