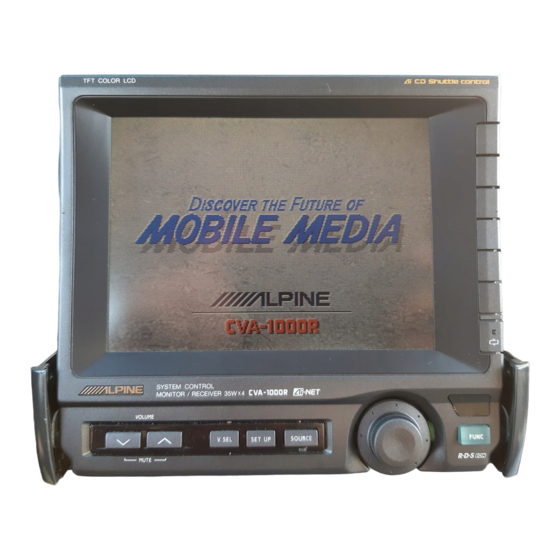

CVA-1000R
System Control Monitor/Receiver
• BEDIENUNGSANLEITUNG (Seite 2 - Seite 99)
Lesen Sie diese Anleitung bitte aufmerksam durch,
um sich mit den fortschrittlichen Funktionen dieses
Gerätes vertraut zu machen und sein Potential voll
ausschöpfen zu können, und bewahren Sie die
Anleitung danach zum späteren Nachschlagen gut auf.
• LIBRETTO DELLE ISTRUZIONI (pagina 100 - pagina 199)
Leggere questo manuale per poter sfruttare al
massimo le eccezionali prestazioni e funzioni di questo
apparecchio e conservare il manuale per riferimenti
futuri.
TFT COLOR LCD
SYSTEM CONTROL
MONITOR / RECEIVER 35Wx4
CVA-1000R
VOLUME
V.SEL
SET UP
SOURCE
MUTE
35W × 4
