Einführung
Das Frontdisplay der USV, bestehend aus einer 2-zeiligen alphanumerischen Anzeige, 6 Statuslampen
und 4 Funktionstasten, erlaubt die vollständige Überwachung des Status der USV. Das Blockdiagramm
hilft, den Betriebsstatus der USV zu erfassen. Durch Verwenden der Funktionstasten kann der Bediener
sich auf unterschiedlichen Menüs bewegen und div. Einstellungen vornehmen.
Netz
Batterie
Bypass
Mech. Bypass.
Wechselrichter
Ausgangs- Schal-
ter.
Es gibt 4 Funktionstasten auf dem Display. Diese sind ENTER, DOWN, PLUS and MINUS.
Mit der DOWN -Taste kommt man in das Menü. Mit der PLUS- und MINUS-Taste wählt man Optionen. Die
ENTER-Taste führt in die gewählte Option oder das gewählte Menü.
Alarme und Fehlersuche
Insgesamt gibt es 64 Alarme und Statusmeldungen (kann ausgeweitet werden, bitte konsultieren Sie uns).
Die Meldungen sind verschlüsselt für einen einfacheren Dialog mit der Serviceorganisation. Allen Meldun-
gen enthalten Nummern A1-A2 A3 .... An. Meldungen und Ereignisse in der USV werden mit Zeit und Da-
tum in einer Protokollakte aufgezeichnet.

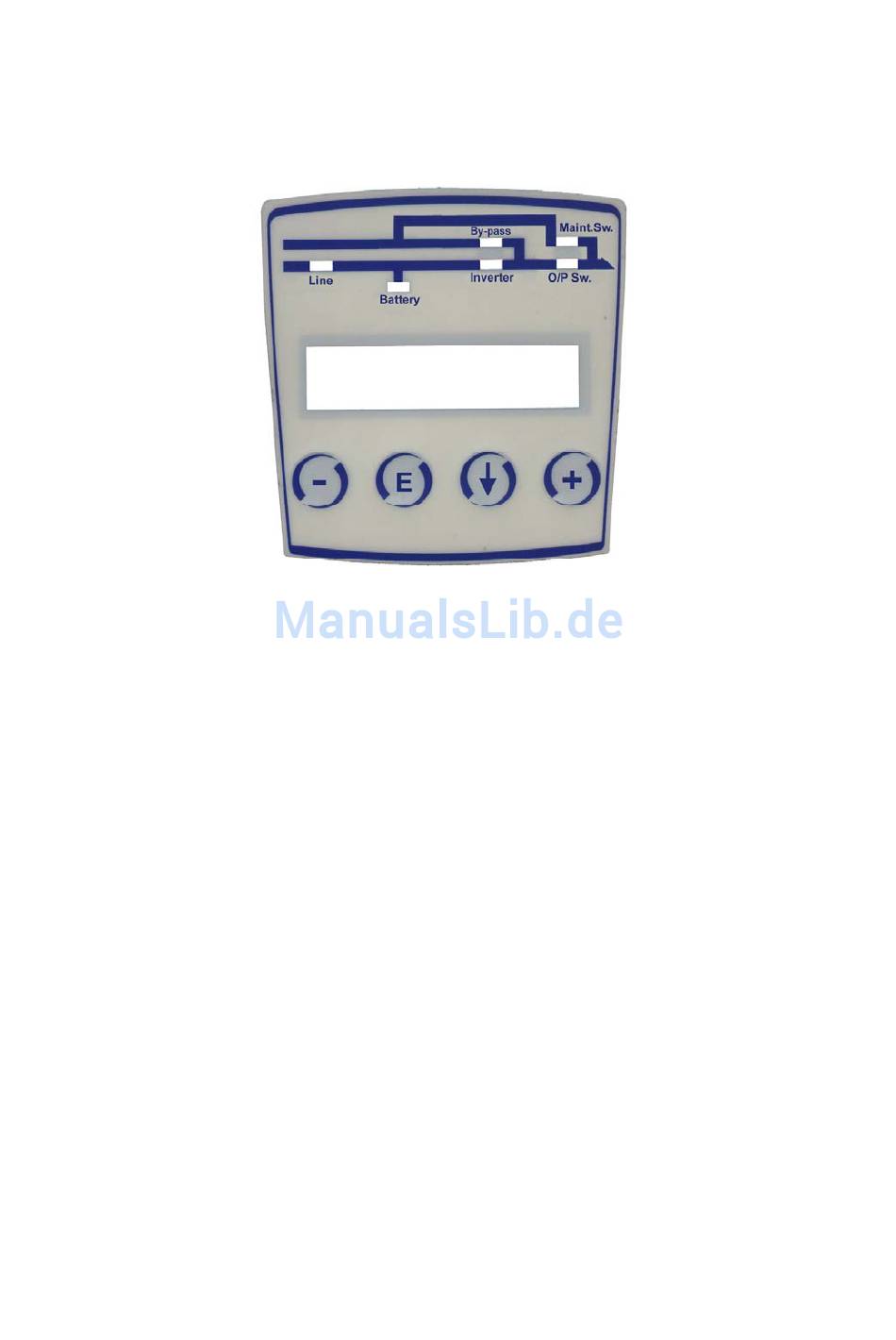

FRONTDISPLAY
Bild 4-1
Wenn die LED leuchtet ist das Netz vorhanden (Normalbetrieb)
Wenn die LED leuchtet arbeitet die USV auf Batteriebetrieb
Wenn die LED leuchtet ist der statische Bypass aktiv und die Last ist ans
Netz geschaltet
Wenn die LED leuchtet ist der mechanische Bypass-Schalter eingeschaltet
Wenn die LED leuchtet versorgt der Wechselrichter die Last (Normalbetrieb)
Wenn die LED leuchtet ist der Schalter S4 Leistungs-Ausgang ein (Normal-
betrieb).
Steuer- und Anzeigekonsole
