CN1
Zur ITF3
Eingang Batterie-
Not-Aus
schutzschalter
C
N3
Die Steuerkabel dieser Option müssen abgeschirmt sein und müssen von den Span-
ACHTUNG!!!
nungskabeln entfernt installiert werden.
Die Definition des RS232 Port (bei RS330 Board und DB9 Buchsen) :
RS232 Signal Gnd (isoliert)
RS232 Receive
RS232 Transmit
17
Elektronisch
gesteuerter Bat-
terieschutz-
schalter
Steuerkabel
Zum
USV-
Schrank
7
6
9

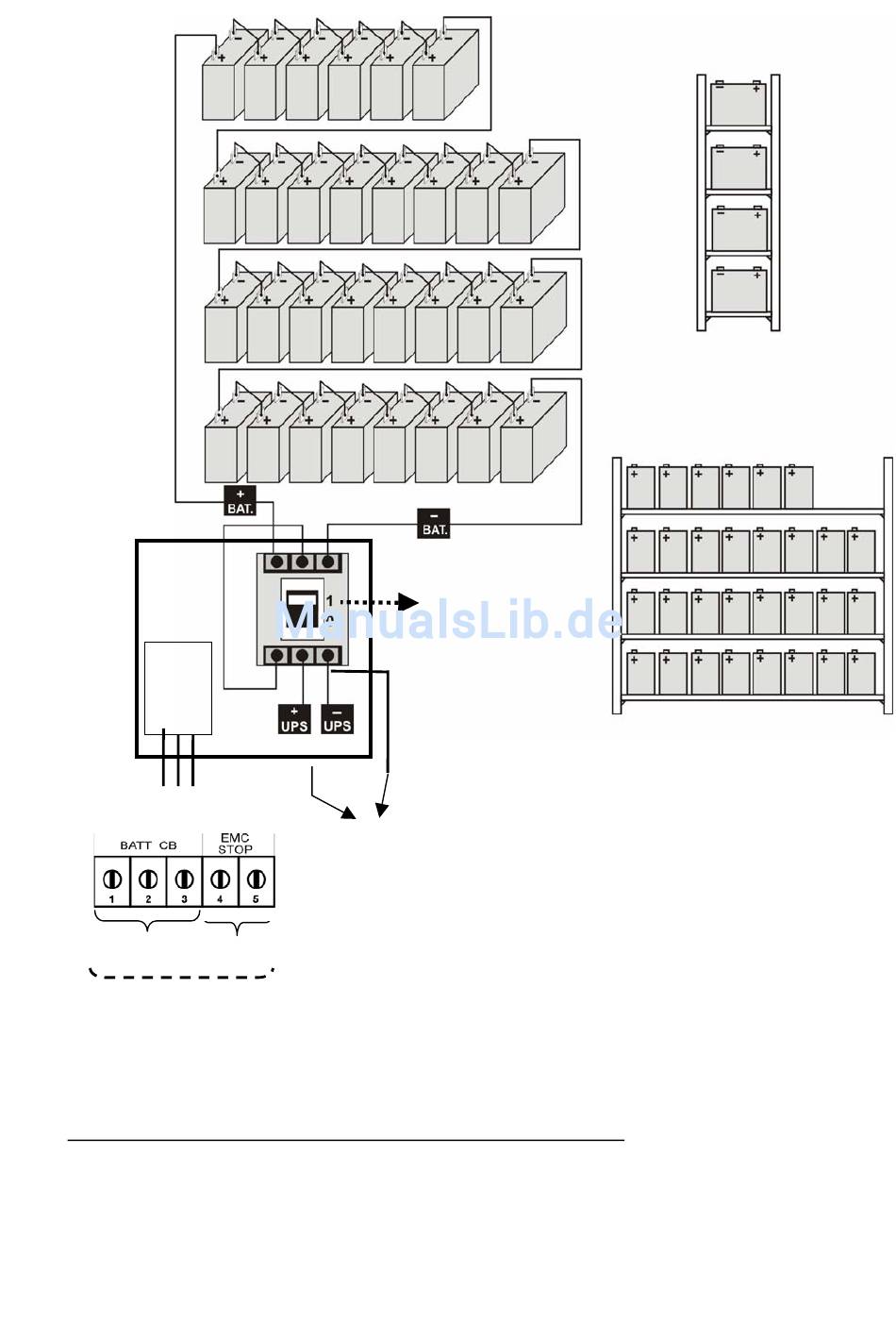

Verbindung der USV Batterie (mit
Bild 3-3-b
Batterieschutzschalter)
(OPTIONAL)
