IO-Adapter
2.3

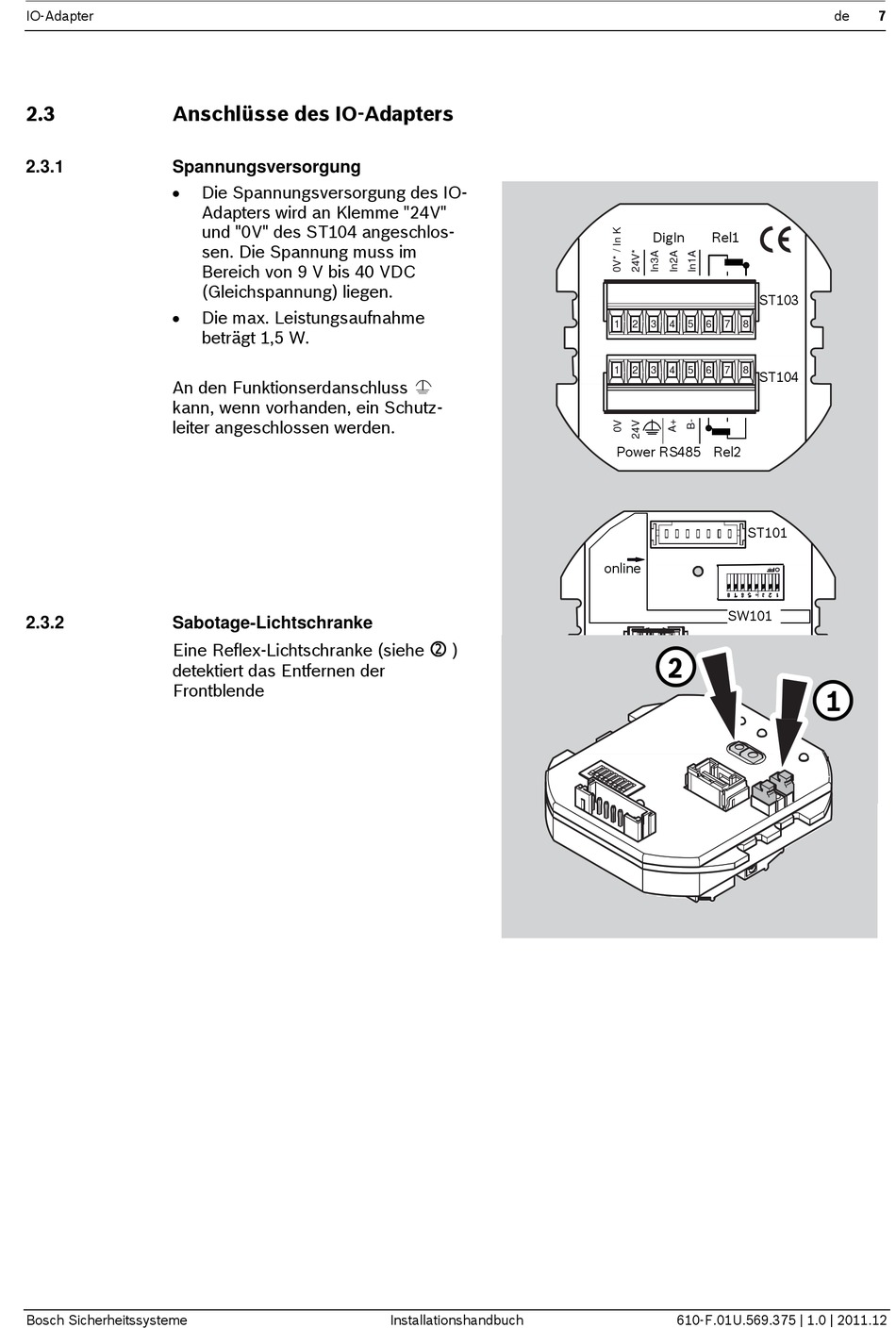

Anschlüsse des IO-Adapters
2.3.1
Spannungsversorgung
An den Funktionserdanschluss
kann, wenn vorhanden, ein Schutz-
leiter angeschlossen werden.
2.3.2
Sabotage-Lichtschranke
Eine Reflex-Lichtschranke (siehe
detektiert das Entfernen der
Frontblende
Bosch Sicherheitssysteme
Die Spannungsversorgung des IO-
Adapters wird an Klemme "24V"
und "0V" des ST104 angeschlos-
sen. Die Spannung muss im
Bereich von 9 V bis 40 VDC
(Gleichspannung) liegen.
Die max. Leistungsaufnahme
beträgt 1,5 W.
)
Installationshandbuch
DigIn
Rel1
2
3
4
5
6
7
8
1
1
2
3
4
5
6
7
8
Power RS485
Rel2
ST101
online
SW101
ST105
2
BU101
DigIn
Relay
3
2
1
2
1
610-F.01U.569.375 | 1.0 | 2011.12
de
7
ST103
ST104
1
