4.4

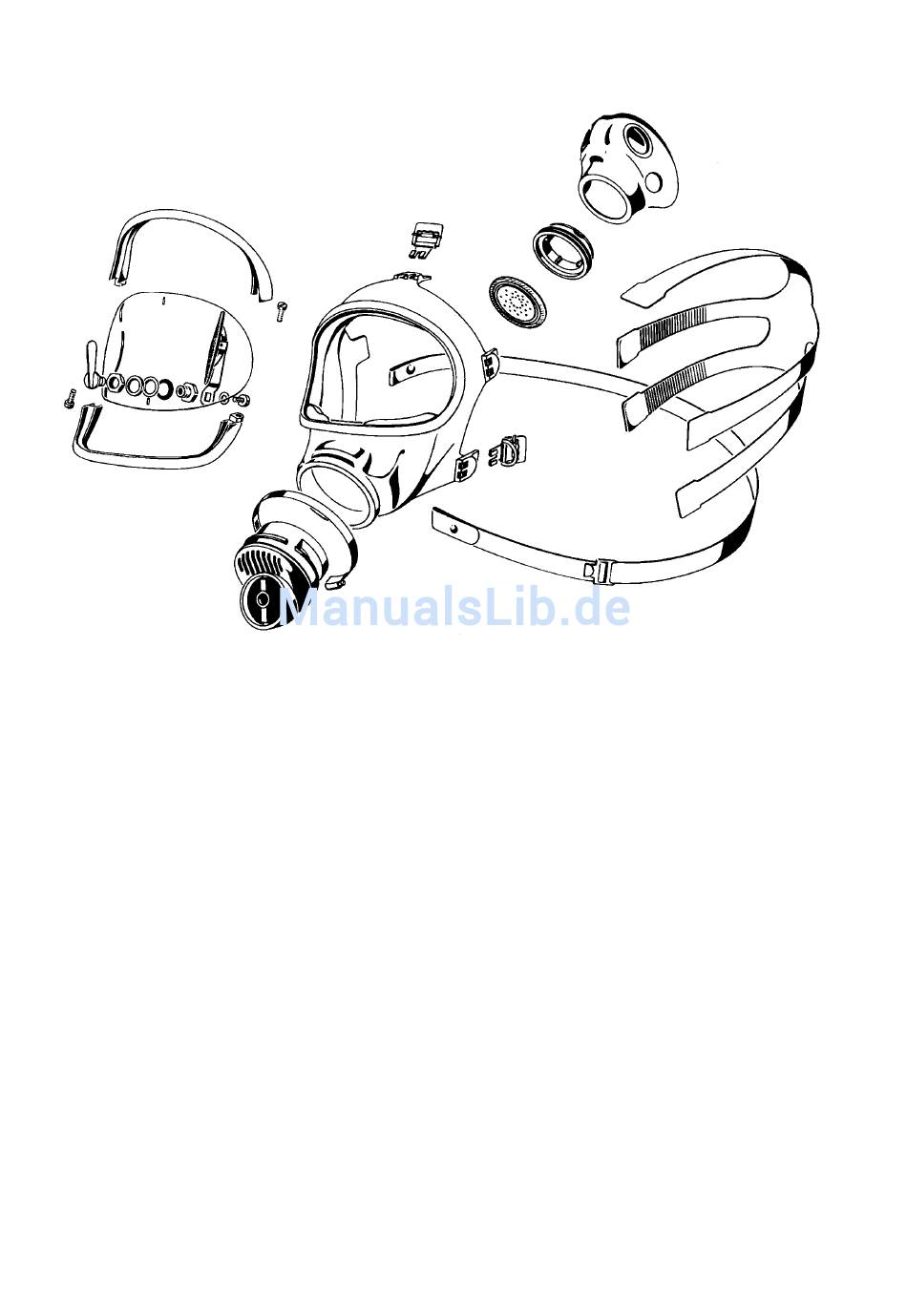

Vollmaske MSA AUER 3S - R

Abb.: 17
4.4.1

Austausch der Sichtscheibe

Scheibenrahmen, wie unter Punkt 4.1.1 beschrieben, demontieren. Sichtscheibe aus
der Maskenkörpernut herausnehmen. Scheibenwischer ausbauen.
Vor dem Einsetzen der neuen Sichtscheibe Scheibenwischer (Montage siehe Punkt
4.4.2) montieren und darauf achten, daß die Nut des Maskenkörper vollkommen sau-
ber ist. Bei der Montage ist darauf zu achten, daß die Mittenmarkierung an der Sicht-
scheibe mit der Formtrennung am Maskenkörper zur Deckung kommt. Die Sicht-
scheibe muß so eingebaut werden, daß die Betätigung des Scheibenwischers unten
ist. Montage der Scheibenrahmen, wie unter Punkt 4.1.1 beschrieben.
4.4.2

Austausch des Scheibenwischer

Die den Wischer haltenden Zylinderkopfschrauben herausschrauben. Unterlegscheibe
und Scheibenwischer von der Welle abnehmen. Welle mit O-Ring aus der Sichtschei-
be herausnehmen.
Vor der Montage des neuen Wischers die Welle leicht mit einem Spezialfett einstrei-
chen. Empfohlen wird BARRIETA 1 AL (siehe Punkt 7). Welle in Sichtscheibe stecken,
Wischer aufstecken und Zylinderkopfschraube einschrauben und Wischer und Griffe-
lement ausrichten. Beide müssen fluchten. Zylinderkopfschraube mit einem handels-
üblichen wieder lösbaren Sicherungslack, z.B. LOCTITE 243 (siehe Punkt 7) sichern.
Es wird empfohlen, den Scheibenwischer bei Lagerung oder Bereitschaft senkrecht zu
stellen. In dieser Stellung wird die Andruckfeder am geringsten belastet.
Sept. 2003
