5.1.9

Austausch der Sprechmembran

Austauschfristen siehe Punkt 2
Zum Austausch der Sprechmembran wird die Innenmaske ausgeknöpft und der Ge-
windering von Hand oder mit dem VM Schlüssel (Best.-Nr. siehe Punkt 7) herausge-
schraubt. Die neue Sprechmembran ist mit dem Dichtring zum Anschlußstück hin ein-
zubauen. Anschließend ist die Innenmaske, wie unter Punkt 5.1.5 beschrieben, zu
montieren.

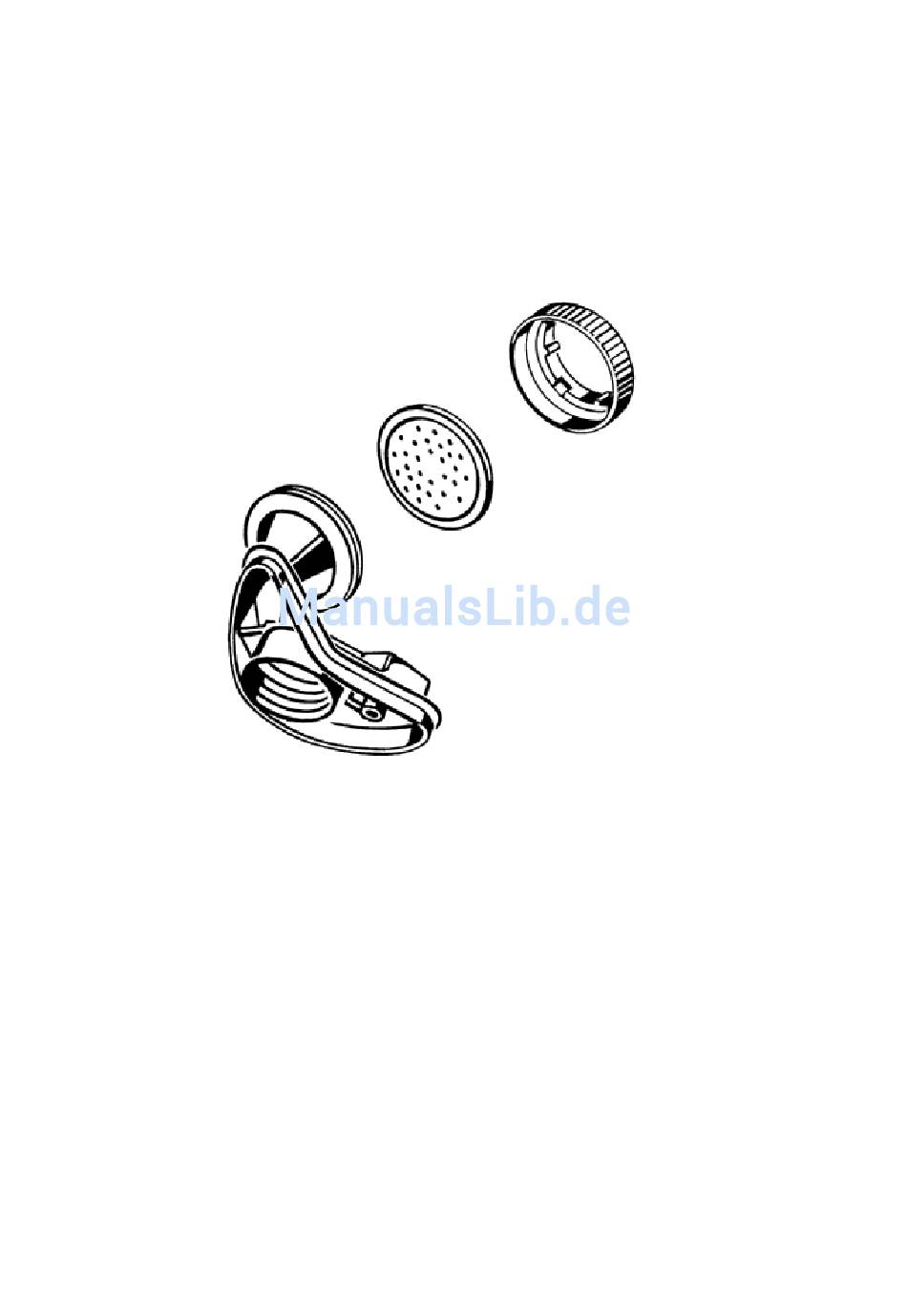

Abb.: 21
5.1.10 Austausch des Anschlußstückes
Prüffristen siehe Punkt 2
Das Anschlußgewinde ist auf Lehrenhaltigkeit mit einem Lehrdorn zu prüfen. Das An-
schlußstück wird nur ausgetauscht wenn es nicht maßhaltig ist.
Wird eine Undichtheit am Anschlußstück festgestellt, so ist das komplette Anschluß-
stück gegen ein Neues auszutauschen. Dazu werden Abdeckung und Klappe demon-
tiert, die Innenmaske ausgeknöpft, die Schelle entfernt und das Anschlußstück aus
dem Maskenkörper geknöpft. Ausatemventil, Einatemventileinsatz, Einatemventil-
scheibe und Sprechmembran werden ausgebaut und können weiter verwendet wer-
den.
Vor der Montage wird empfohlen, das Ausatemventil, den Einatemventileinsatz, die
Einatemventilscheibe und die Sprechmembran in das Anschlußstück komplett zu mon-
tieren, die Innenmaske aufzuknöpfen und dann das Anschlußstück in den Maskenkör-
per einzubauen.
Sept. 2003
