4.3

Vollmasken MSA AUER 3S - H...

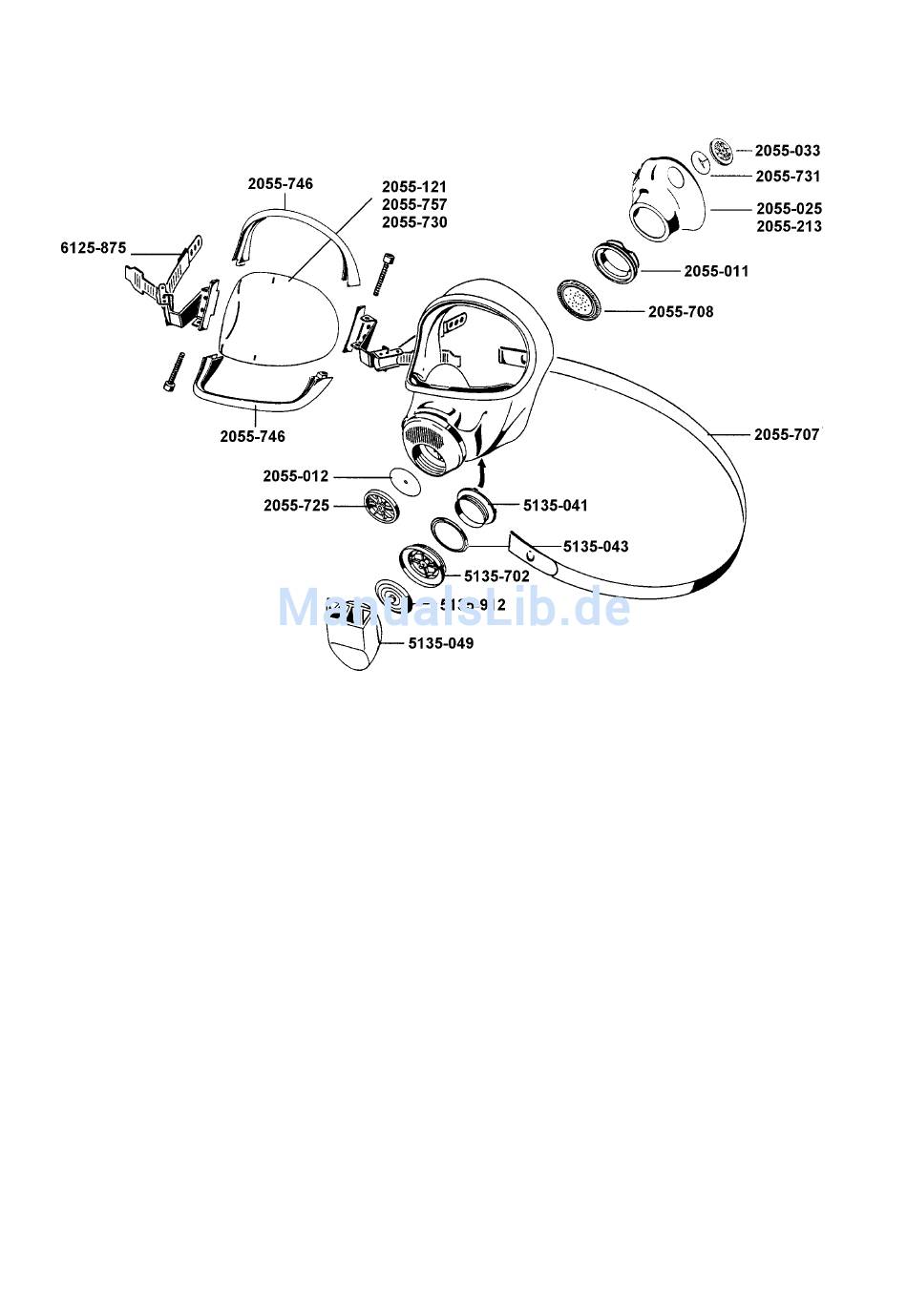

Abb.: 15
4.3.1 Vollmaske MSA AUER 3S - H
Die Prüfung der Maske und des Ausatemventils auf Dichtheit erfolgt mit dem
MSA AUER Prüfgerät und der Prüfplatte (Best.-Nr. D6125 730). Erfolgt die Prüfung mit
einem Prüfkopf, empfehlen wir die Benutzung des Prüfbandes (Best.-Nr. D6125 715).

4.3.1.1 Austausch der Adapter

Zum Austausch der Adapter werden die Schrauben seitlich am Scheibenrahmen gelöst
und anschließend die Adapter abgenommen.
Achtung: Bei der Montage rechten und linken Adapter nicht verwechseln. Adapter
auf Scheibenrahmen positionieren und Schrauben fest anziehen.
4.3.1.2 Austausch der Spannbänder
Alte Spannbänder abschneiden und aus dem Adapter ziehen.
Achtung: Bei der Montage darauf achten, daß die Riffelung des Spannbandes in den
Klemmechanismus des Adapters einrasten kann. Spannband durch den
Klemmechanismus des Adapters ziehen und prüfen, ob Spannband einra-
stet. Bei der Ausführung der Maske 3S H Polizei gesonderte Bestelliste
beachten.
Sept. 2003
