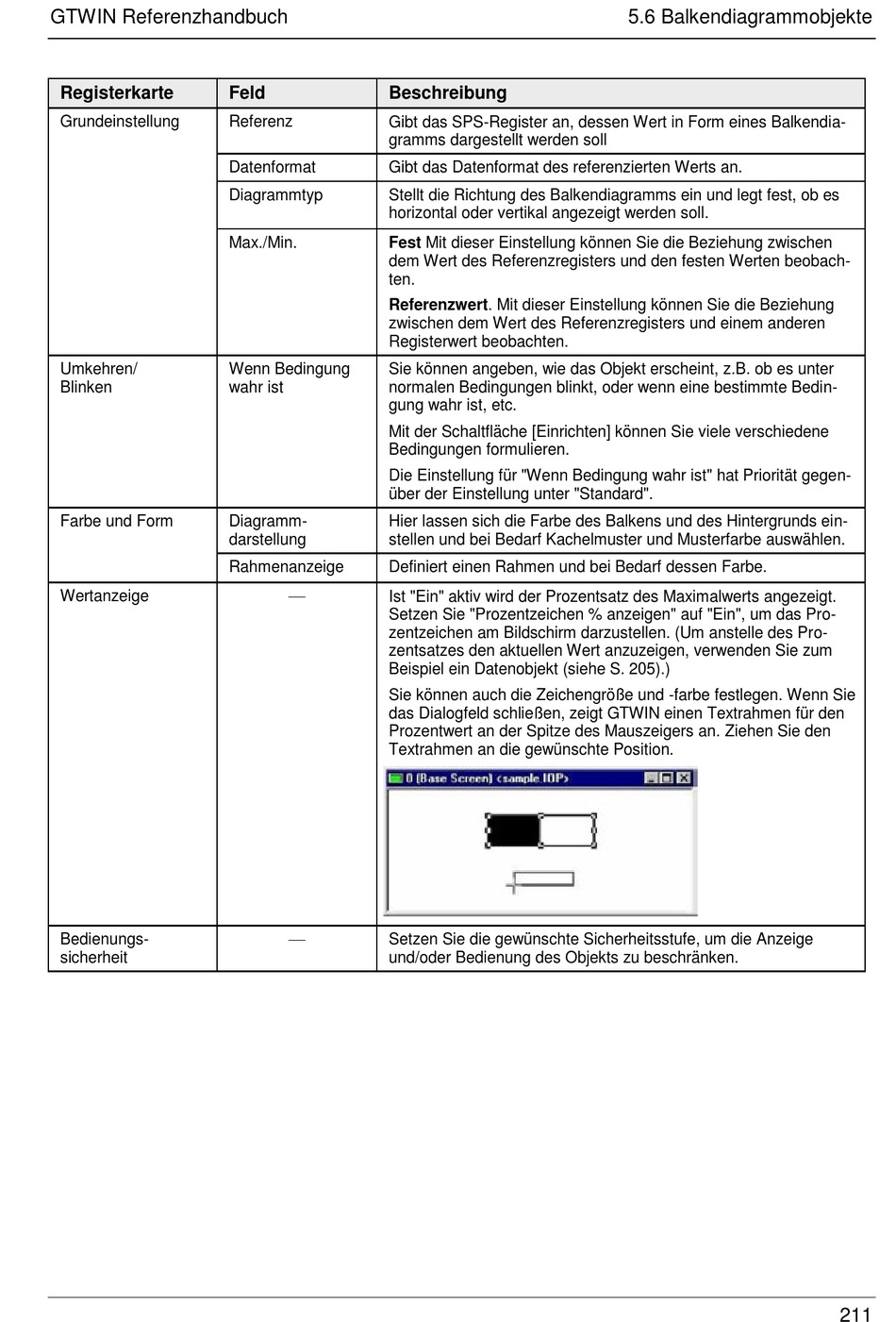

GTWIN Referenzhandbuch
Registerkarte
Grundeinstellung
Umkehren/
Blinken
Farbe und Form
Wertanzeige
Bedienungs-
sicherheit
Feld
Beschreibung
Referenz
Gibt das SPS-Register an, dessen Wert in Form eines Balkendia-
gramms dargestellt werden soll
Datenformat
Gibt das Datenformat des referenzierten Werts an.
Diagrammtyp
Stellt die Richtung des Balkendiagramms ein und legt fest, ob es
horizontal oder vertikal angezeigt werden soll.
Max./Min.
Fest Mit dieser Einstellung können Sie die Beziehung zwischen
dem Wert des Referenzregisters und den festen Werten beobach-
ten.
Referenzwert. Mit dieser Einstellung können Sie die Beziehung
zwischen dem Wert des Referenzregisters und einem anderen
Registerwert beobachten.
Wenn Bedingung
Sie können angeben, wie das Objekt erscheint, z.B. ob es unter
wahr ist
normalen Bedingungen blinkt, oder wenn eine bestimmte Bedin-
gung wahr ist, etc.
Mit der Schaltfläche [Einrichten] können Sie viele verschiedene
Bedingungen formulieren.
Die Einstellung für "Wenn Bedingung wahr ist" hat Priorität gegen-
über der Einstellung unter "Standard".
Diagramm-
Hier lassen sich die Farbe des Balkens und des Hintergrunds ein-
darstellung
stellen und bei Bedarf Kachelmuster und Musterfarbe auswählen.
Rahmenanzeige
Definiert einen Rahmen und bei Bedarf dessen Farbe.
Ist "Ein" aktiv wird der Prozentsatz des Maximalwerts angezeigt.
Setzen Sie "Prozentzeichen % anzeigen" auf "Ein", um das Pro-
zentzeichen am Bildschirm darzustellen. (Um anstelle des Pro-
zentsatzes den aktuellen Wert anzuzeigen, verwenden Sie zum
Beispiel ein Datenobjekt (siehe S. 205).)
Sie können auch die Zeichengröße und -farbe festlegen. Wenn Sie
das Dialogfeld schließen, zeigt GTWIN einen Textrahmen für den
Prozentwert an der Spitze des Mauszeigers an. Ziehen Sie den
Textrahmen an die gewünschte Position.
Setzen Sie die gewünschte Sicherheitsstufe, um die Anzeige
und/oder Bedienung des Objekts zu beschränken.
5.6 Balkendiagrammobjekte
211
