Die DIMM-Konfiguration ist in nachfolgender Abbildung dargestellt.
DIMM D2
DIMM D1
DIMM E2
DIMM E1
DIMM F2
DIMM F1
Unterstützte Speichermodule:
•
1,5-V-DDR-DIMMs, Registered (RDIMMs) oder Unbuffered (UDIMMs, mit oder ohne ECC)
•
Mischen von RDIMMs und UDIMMs ist nicht zulässig
•
Ist mindestens ein UDIMM ohne ECC installiert, so wird der gesamte Speicher ohne ECC
betrieben
•
Die folgenden DIMM- und DRAM-Technologien werden unterstützt:
•
RDIMMs:
- Single-, Dual-, und Quad-Rank
- x-4- oder x8-DRAM mit 1-Gbit- und -Gbit-Technologie, keine Unterstützung für -Gbit-DRAM-
basierte -GB- oder 4-GB-RDIMMs
- DDR 1 (nur Single- und Dual-Rank), DDR 1066 und DDR 800
•
UDIMMs:
- Single- und Dual-Rank
- x8-DRAM mit 1-Gbit- oder -Gbit-Technologie
- DDR 1, DDR 1066 und DDR 800
MAXDATA Server PLATINUM 00 I M7

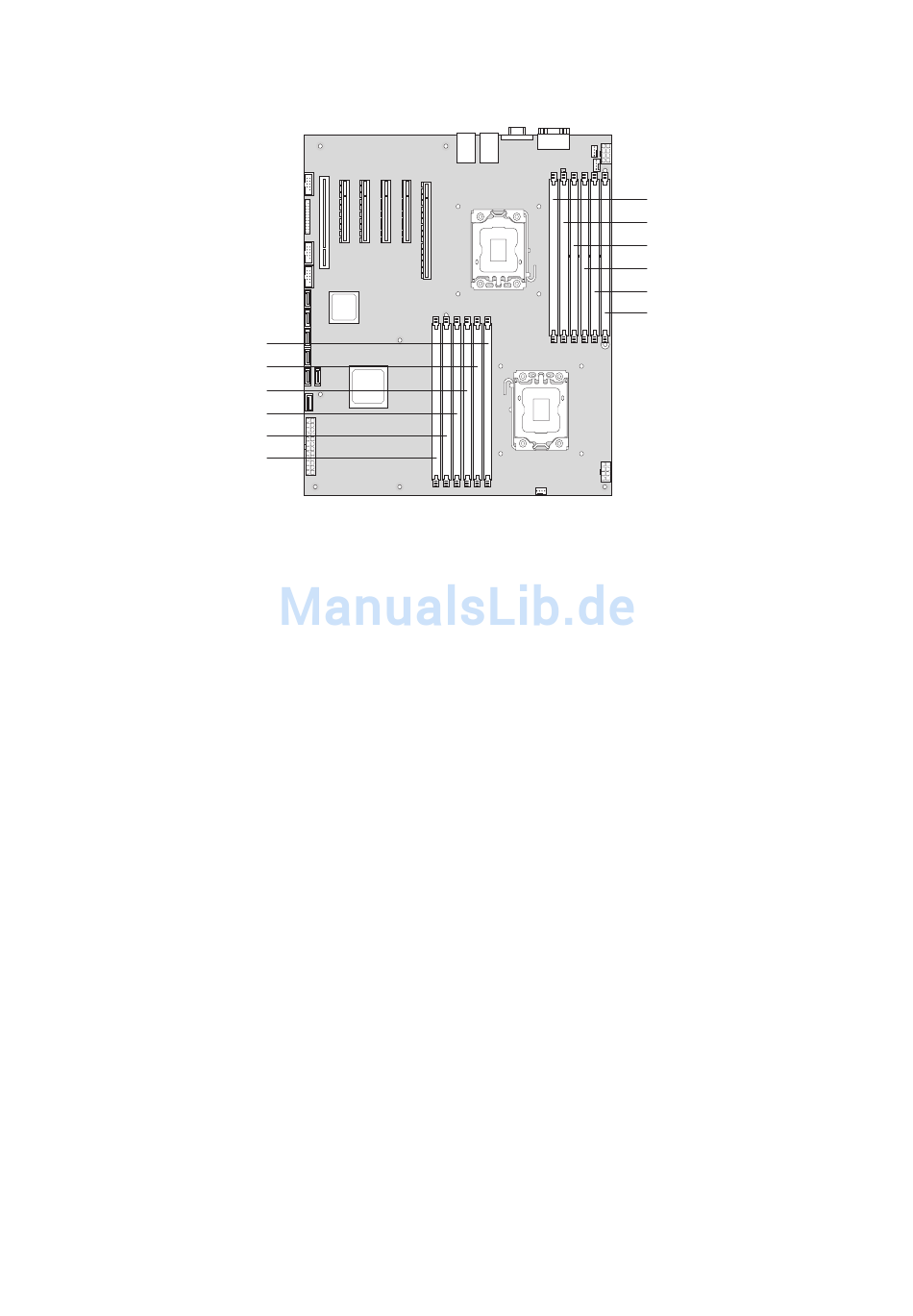

Abbildung 23. DIMMSockel
DIMM A2
DIMM A1
DIMM B2
DIMM B1
DIMM C2
DIMM C1
9
