Montage- und Betriebsvorschrift
ACHTUNG
ACHTUNG
Kompakte Wandgeräte KWL EC 200/300 W R/L
3.3 Kondensatablauf im Gerät
Bei Wartungsmaßnahmen sicherstellen, dass der Kugelsiphon in der Bodenwanne des Gerätes nicht verstopft ist
(Punkt 2.2). Dies kann durch Eingießen einer kleinen Menge Wasser in den Siphon überprüft werden.
Hierbei darf kein Wasser in elektrische Teile gelangen!
Die Überprüfung bzw. Reinigung des Kondensatablaufs muss jährlich erfolgen!
Die Arbeiten nur mit EMV-Schutz durchführen, da sonst ein EMV-Schaden auftreten kann!

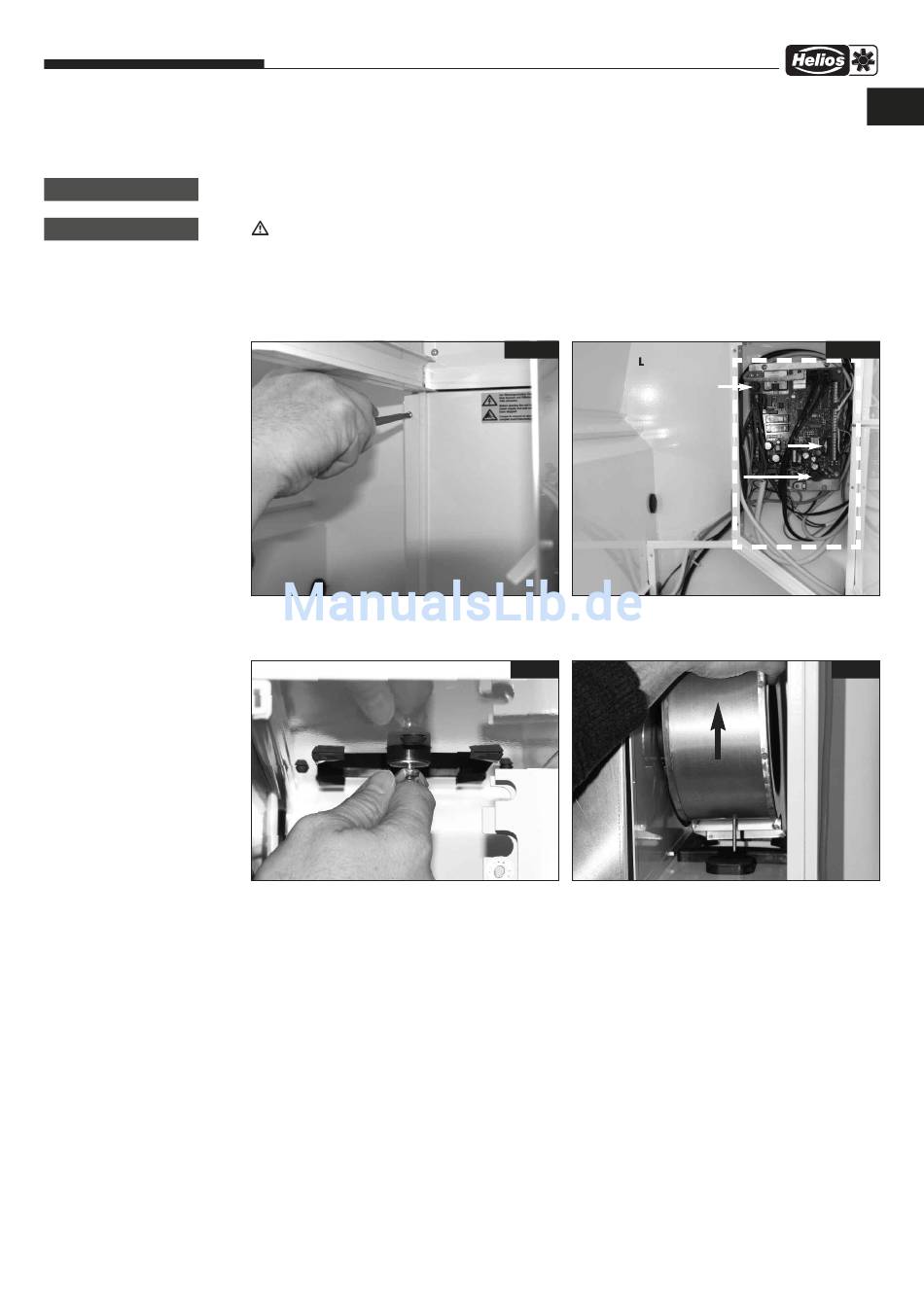

3.4 Zugang zum interner Klemmenkasten
Beide oberen Schnapphaken des Frontdeckels öffnen (Abb.27) und diesen abnehmen und Wärmetauscher demontie-
ren. Schrauben der Klemmenkastenabdeckung an der Rückseite lösen (Abb.29) und Abdeckung entfernen. Somit ist
ein freier Zugang zu den elektronischen Bauteilen (Batterie, Sicherung etc. (Abb.30)) gewährleistet.
Die Leistungseinheit ist komplett austauschbar!
3.5 Demontage Motoreinheit am Beispiel - Außenluftgebläse -
1. Zur Demontage der Motoreinheiten unterhalb Flügelmutter lösen (Abb.31), Motoreinheit nach oben ziehen und aus
dem Gebläseschacht kippen (Abb.32).
Abb.29
Abb.31
11
eistungseinheit
Feinsicherung
5x20 mm
T4A / 250
Batterie
Sicherung
5x20 mm
F2A / 250
D
Abb.30
Abb.32
