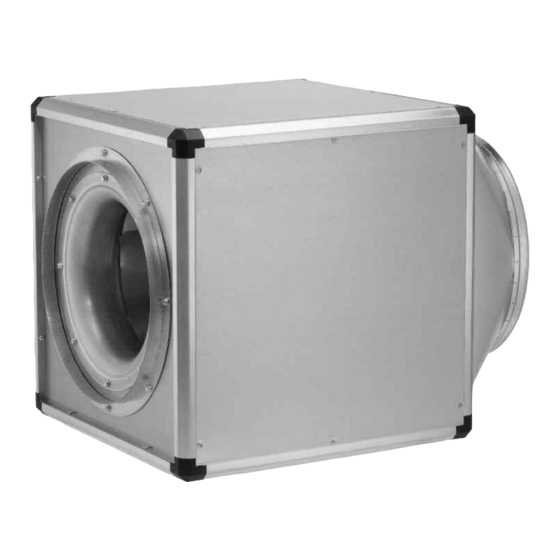

Helios GigaBox GBW EC 250 Montage- Und Betriebsvorschrift
Vorschau ausblenden
Andere Handbücher für GigaBox GBW EC 250:
- Montage- und betriebsvorschrift (40 Seiten)
Verwandte Anleitungen für Helios GigaBox GBW EC 250
Inhaltszusammenfassung für Helios GigaBox GBW EC 250
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 532 EC-Radialventilatoren GigaBox GBW EC ... GBD EC ...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 4: Laufräder
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. – Elektrische Werte Das Typenschild gibt über die elektrischen Werte Aufschluss. Diese sind auf Übereinstimmung mit den örtlichen Gege- benheiten zu überprüfen. – Akustik Das GigaBox-Gehäuse ist schallisoliert. Gehäusevibrationen, ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen. -
Seite 5: Motorschutz
Abb.3 Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung WARNUNG des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! 1.17 Motorschutzeinrichtung Alle GigaBox-Typen sind mit energiesparenden, wartungsfreien EC-Außenläufermotoren (Schutzart IP 54, funk- störungsfrei, kugelgelagert) mit höchstem Wirkungsgrad ausgerüstet. -
Seite 6: Kapitel 2. Lieferumfang Und Zubehör
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. Lieferumfang KAPITEL 2 Abb.4 LIEFERUMFANG UND ZUBEHÖR š œ – ˜ Austritts-Formstück — ist im Anlieferungszu- stand um 180° gedreht! Montage erfolgt wie im ˜ ™ Bild ersichtlich. › Serienteile: Zubehör: –... -
Seite 7: Kapitel 3. Aufstellung/Montage
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. – Aufstellung Abb.6 KAPITEL 3 Die GigaBox EC-Baureihen ermöglichen eine fle- xible Aufstellung durch fünf mögliche, axiale und AUFSTELLUNG/MONTAGE radiale Ausblasrichtungen des Austrittsform- stücks (siehe Abb. 6). Auf eine sichere, dauerhafte Befestigung des Gerätes sowie freie Zugänglichkeit zu Klemmen- kasten und Motorlaufradeinheit auf der Geräte- rückseite ist zu achten. -
Seite 8: Demontage
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. Demontage Die komplette Motor-Laufradeinheit ist ohne Demontage der übrigen Anlagenkomponenten nach hinten (Geräterück- seite) ausbaubar. Elektrischer Anschluss WARNUNG Folgende Kontrollarbeiten sind auszuführen: – Bestimmungsgemäßen Einsatz des Ventilators überprüfen! – Die Baureihen dürfen nicht in explosionsgefährdeten Bereich betrieben werden! –... -
Seite 9: Schaltplan-Übersicht
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. Standard Anschlusspläne KAPITEL 7 SS-973 SCHALTPLAN-ÜBERSICHT für GB.. EC ... GBW EC 250 GBW EC 315 GBW EC 355 Wechselstrom, 1~, 230 V SS-976 GBW EC 400/450 Wechselstrom, 1~, 230 V GBD EC 450/500/560/630/710 Drehstrom, 3~, 400 V... -
Seite 10: Anschlusspläne Mit Pu/A Und Eur Ec
Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. Anschlusspläne mit PU/A und EUR EC SS-974 SS-975... - Seite 11 Montage- und Betriebsvorschrift GigaBox GBW EC.. / GBD EC.. SS-977 SS-978...
- Seite 12 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
