I N S TA L L AT I O N S A N W E I S U N G E N
1 2 1 9 - M M - KO C H M U L D E M I T V E R S I E G E LT E N B R E N N E R N
1216 mm
GESAMTBREITE

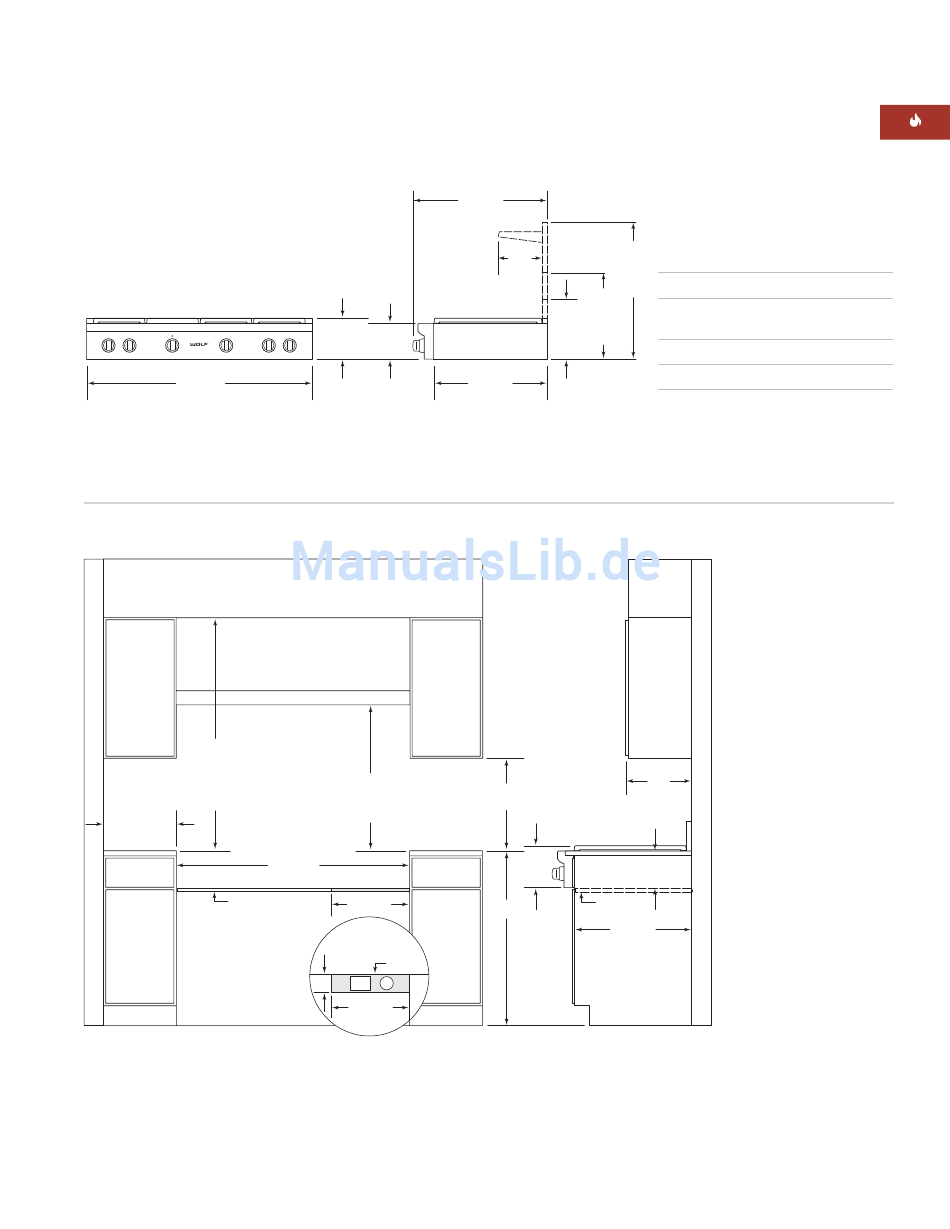

I N S TA L L AT I O N S S P E Z I F I K AT I O N E N
ABZUGSHAUBE
914 mm
min.
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
152 mm 1118 mm
min. min.
ZU FÜR STEAK-GRILL
BRENNBAREN
MATERIALIEN
(BEIDE SEITEN)
BEARBEITETE ROHBAUÖFFNUNGSBREITE
19 mm
PLATTFORM
POSITION DES AUSSCHNITTS
FÜR GAS- UND STROMVER-
SORGUNG IM SCHATTIERTEN
BEREICH DURCH UNTERSEITE
DER PLATTFORM
KOCHFLÄCHE
216 mm
191
GESAMTHÖHE mm
762 mm
min. BIS
914 mm
max.
ZU UNTERSEITE
DER ABZUGSHAUBE
1219 mm
406 mm
DRAUFSICHT
DER PLATTFORM
RÜCK-
102 mm
WAND
E G
406 mm
724 mm
GESAMTTIEFE
699
235
mm
mm
MIT
508-mm-
SOCKEL
445
mm
318
mm MIT
254-mm-
MIT
SOCKEL
127-mm-
SOCKEL
616 mm
457 mm
min.
ZUR ARBEITSPLATTE
KOCHFLÄCHE
216
mm
19 mm
914 mm
PLATTFORM
610 mm
INSELINSTALLATIONEN: 305 mm MINDESTFREIRAUM
VON HINTERSEITE DES KOCHFELDS ZU BRENNBARER
HINTERWAND ÜBER ARBEITSPLATTE –
min. 0 ZU NICHT BRENNBAREN MATERIALIEN
G E S A M TA B M E S S U N G E N
Gesamtbreite
Gesamthöhe
(zur Kochfläche)
Gesamttiefe
Öffnungsbreite
Abmessungen können bis zu ± 3 mm
abweichen.
WICHTIGER HINWEIS:
Bei 1219-mm-
Kochmulden mit
versiegelten Brennern
ist ein Sockel von
mindestens 254 mm
Höhe erforderlich,
wenn Steakgrill- (C)
oder Griddleflächen-
modelle (G) an einer
brennbaren Fläche
installiert werden.
max.
330 mm
191 mm
1216 mm
216 mm
724 mm
1219 mm
