D ' I N S TA L L AT I O N
I N S T R U C T I O N S
7 6 2 m m
E N TA B L E M E N T A B R U L E U R S E TA N C H E S
SURFACE
DE CUISSON
216 mm
HAUTEUR
HORS TOUT
759 mm
LARGEUR HORS TOUT

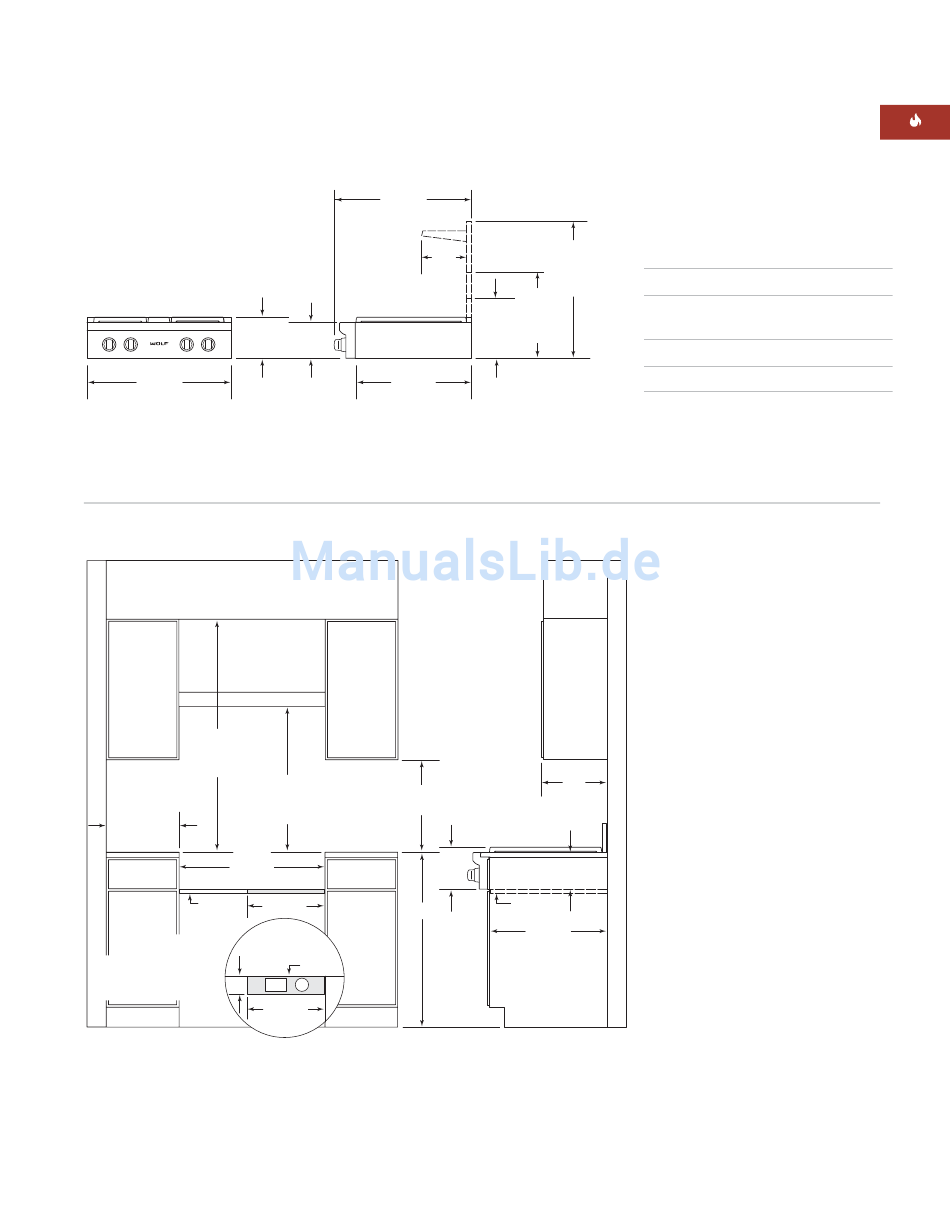

S P E C I F I C AT I O N S D ' I N S TA L L AT I O N
HOTTE DE
VENTILATION
762 mm min. DU
PLAN DE TRAVAIL
AUX MATERIAUX
COMBUSTIBLES
762 mm min.
152 mm min. A 914 mm max.
JUSQU'AUX
JUSQU'AU BAS
MATERIAUX
DE LA HOTTE
COMBUSTIBLES
(DES DEUX
COTES)
762 mm
LARGEUR D'OUVERTURE
19 mm
PLATE-FORME
VUE EN PLAN
EMPLACEMENT DE LA PLATE-FORME
DE LA DECOUPE
102 mm
DE L'ALIMENTATION EN GAZ
ET EN ELECTRICITE DANS
LA ZONE OMBREE SUR LE
BAS DE LA PLATE-FORME
724 mm
PROFONDEUR HORS TOUT
235
mm
191
mm
616 mm
457 mm min.
JUSQU'AU PLAN
DE TRAVAIL
216
mm
406 mm
914 mm
MUR
ARRIERE
E G
406 mm
305 mm DEGAGEMENT MINIMUM DE L'ARRIERE
DE L'ENTABLEMENT AU MUR ARRIERE
DES MATERIAUX COMBUSTIBLES AU-DESSUS
DU PLAN DE TRAVAIL – 0 min JUSQU'AUX
MATERIAUX NON COMBUSTIBLES
699 mm
AVEC
DOSSERET
DE
508 mm
445 mm
AVEC
318 mm
DOSSERET
AVEC
DE
DOSSERET
254 mm
DE
127 mm
330 mm
max.
SURFACE
DE CUISSON
191 mm
19 mm
PLATE-FORME
610 mm
INSTALLATIONS EN ILOT :
D I M E N S I O N S H O R S T O U T
Largeur hors tout
Hauteur hors tout (jusqu'à
la surface de cuisson)
Profondeur hors tout
Largeur d'ouverture
Les dimensions peuvent varier de ± 3 mm.
759 mm
216 mm
724 mm
762 mm
