Anschlusselemente - T+A Elektroakustik POWER PLANT balanced Betriebsanleitung

A1 / PH
GND
Masse-Anschluss
A2 / TV
A3 / TUNER
DISC / MUSIC PLAYER
RECORD
PRE OUT
BALANCED 1
(DISC / MUSIC PLAYER)
BALANCED 2
A2 / TV oder A3 / TUNER)
(
12

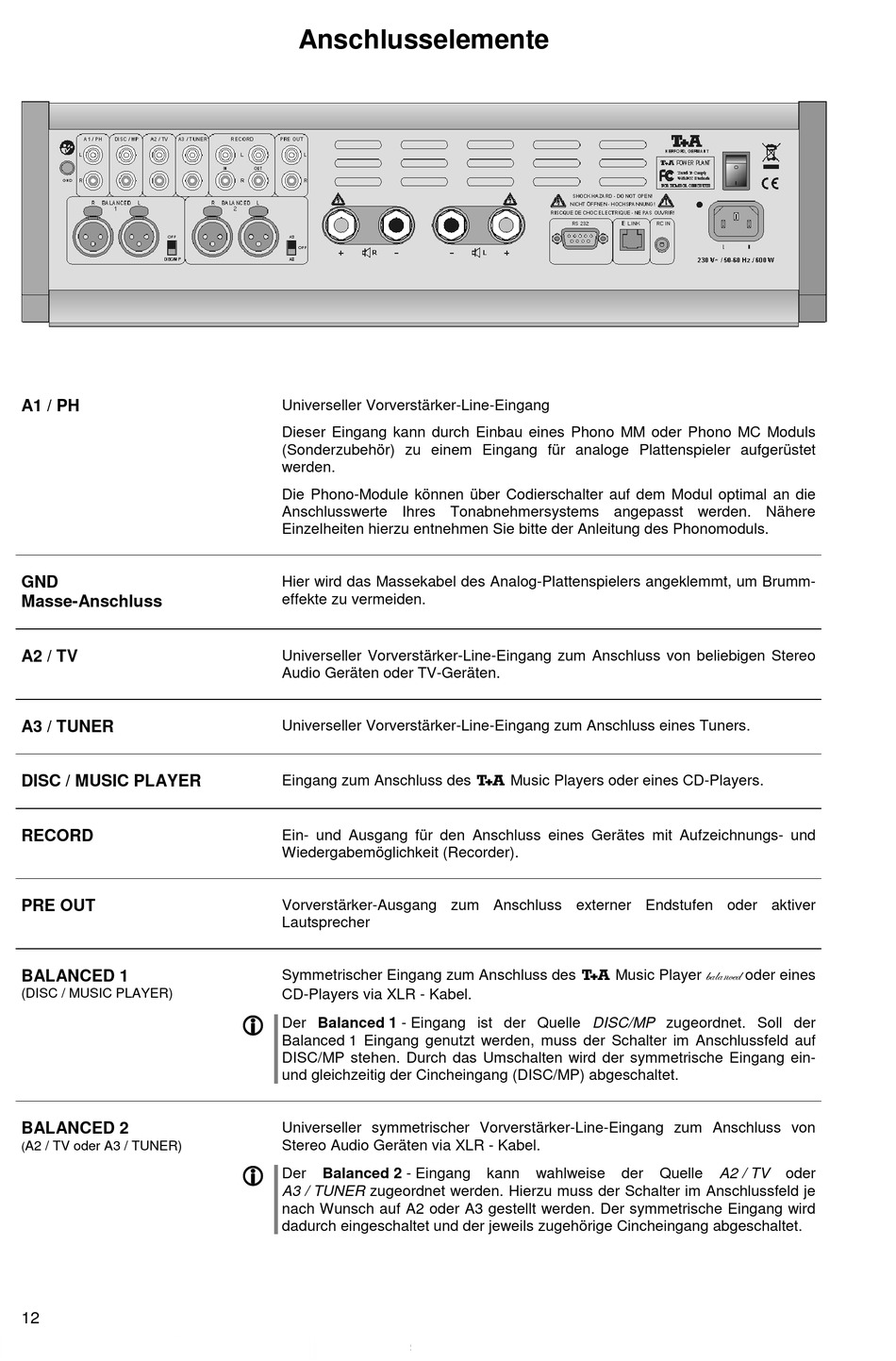

Anschlusselemente

Universeller Vorverstärker-Line-Eingang
Dieser Eingang kann durch Einbau eines Phono MM oder Phono MC Moduls
(Sonderzubehör) zu einem Eingang für analoge Plattenspieler aufgerüstet
werden.
Die Phono-Module können über Codierschalter auf dem Modul optimal an die
Anschlusswerte Ihres Tonabnehmersystems angepasst werden. Nähere
Einzelheiten hierzu entnehmen Sie bitte der Anleitung des Phonomoduls.
Hier wird das Massekabel des Analog-Plattenspielers angeklemmt, um Brumm-
effekte zu vermeiden.
Universeller Vorverstärker-Line-Eingang zum Anschluss von beliebigen Stereo
Audio Geräten oder TV-Geräten.
Universeller Vorverstärker-Line-Eingang zum Anschluss eines Tuners.
Eingang zum Anschluss des  Music Players oder eines CD-Players.
Ein- und Ausgang für den Anschluss eines Gerätes mit Aufzeichnungs- und
Wiedergabemöglichkeit (Recorder).
Vorverstärker-Ausgang zum Anschluss externer Endstufen oder aktiver
Lautsprecher
Symmetrischer Eingang zum Anschluss des  Music Player utÄtÇvxw oder eines
CD-Players via XLR - Kabel.
Der Balanced 1 - Eingang ist der Quelle DISC/MP zugeordnet. Soll der
 
 
Balanced 1 Eingang genutzt werden, muss der Schalter im Anschlussfeld auf
DISC/MP stehen. Durch das Umschalten wird der symmetrische Eingang ein-
und gleichzeitig der Cincheingang (DISC/MP) abgeschaltet.
Universeller symmetrischer Vorverstärker-Line-Eingang zum Anschluss von
Stereo Audio Geräten via XLR - Kabel.
Der Balanced 2 - Eingang
   
A3 / TUNER zugeordnet werden. Hierzu muss der Schalter im Anschlussfeld je
nach Wunsch auf A2 oder A3 gestellt werden. Der symmetrische Eingang wird
dadurch eingeschaltet und der jeweils zugehörige Cincheingang abgeschaltet.
kann wahlweise der Quelle oder
A2 / TV
