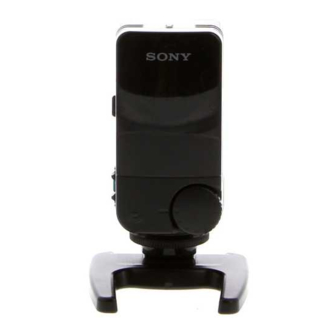

Sony HVL-IRC Bedienungsanleitung

3-865-582-21(1)
Battery IR
Light
Bendienungsanleitung
Gebruiksaanwijzing
Manual de instruções
Bruksanvisning
HVL-IRC
Sony Corporation © 1998 Printed in Japan
A
BATT-
B
1, 2 3
mit der – Seite
nach oben/
- kant boven
mit der + Seite
1
nach oben/
2
+ kant
boven
+
–
–
+
BATT-
C –1
1 2
C –2
3
D
3
1
A
Deutsch
Vorsicht
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, darf das Gerät weder
Regen noch Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf
das Gehäuse nicht geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur einem Fachmann.
Besondere Merkmale
• Die Batterie-Infrarotleuchte ist für Camcorder
mit NightShot-Funktion bestimmt. Die Leuchte
vergrößert den Bereich, in dem bei Dunkelheit
aufgenommen werden kann.
• Wenn Ihr Camcorder keinen Zubehörschuh
besitzt, bringen Sie die Batterie-Infrarotleuchter
auf der Schuhhalterung an.
Zur besonderen Beachtung
• Legen Sie die Infrarotleuchte nicht in die Nähe
von leicht entflammbaren oder flüchtigen
Materialien wie Alkohol oder Benzin.
• Achten Sie darauf, daß keine Flüssigkeit und
kein Fremdkörper in die Infrarotleuchte gelang.
• Fassen Sie beim Tragen des Camcorders nicht an
der Infrarotleuchte an.
• Nehmen Sie die Infrarotleuchte und die
Schuhhalterung ab, bevor Sie den Camcorder in
die Tasche stecken.
• Halten Sie die Infrarotleuchte stets von folgenden
Plätzen fern:
– Plätze mit sehr hohen Temperaturen (wie sie
beispielsweise auch in einem in der Sonne
geparkten Wagen auftreten können);
– Plätze, die direktem Sonnenlicht oder anderen
Wärmequellen wie Heizungen usw. ausgesetzt
sind;
– Plätze, die Vibrationen ausgesetzt sind.
• Nehmen Sie nach dem Betrieb und vor einem
Transport den Akku heraus.
Nach dem Betrieb
• Stellen Sie den POWER-Schalter auf OFF.
• Lassen Sie die Leuchte abkühlen, und stecken
Sie sie dann in die Schutztasche.
4, 5
Zur Reinigung
Verwenden Sie ein weiches, trockenes Tuch.
4
Hartnäckige Verschmutzungen können mit einem
3 leicht mit milder Reinigungslösung angefeuchteten
Tuch entfernt werden. Wischen Sie die Leuchte
danach mit einem weichen Tuch trocken.
Starke Lösungsmittel wie Verdünner oder Benzin
dürfen nicht verwendet werden, da sie das
Gehäuse angreifen.
Technische Daten
Infrarotleuchte
Stromversorgung 7,2 V Gleichspannung
Max. Leistungsaufnahme 2 W
Durchgehende Leuchtdauer
Leuchtdauer
Akkutyp
NP-F330
NP-F550
NP-F750
NP-F950
(Ungefähre Angaben in Minuten für den Fall,
daß der Akku voll geladen ist.)
Leuchtdauer in Minuten
Batterietyp
LR6 (Größe AA)
(Ungefähre Angaben in Minuten für den Fall,
daß zwei neue Trockenbatterien verwendet
werden.)
Empfohlener Abstand ca. 3-20 m
ca. 46 × 102 × 43 mm
Abmessungen
(B/H/T)
Gewicht ca. 90 g
Mitgeliefertes Zubehör Schuhhalterung (1)
Bedienungsanleitung (1)
Änderungen, die dem technischen Fortschritt
dienen, bleiben vorbehalten.
Diese Markierung zeigt an, daß es sich um ein
spezialles Zubehör für Sony Videogeräte handelt.
Beim Kauf von Zubehörteilen für Sony
Videogeräte empfehlen wir, darauf zu achten, daß
die Teile mit „GENUINE VIDEO ACCESSORIES"
gekennzeichnet sind.
A Betrieb mit Akku
Der Akku wird hinten an der Leuchte angebracht.
Beachten Sie die Markierung BATT- .
Anbringen des Akkus
Schieben Sie den vollgeladenen Akku in
Pfeilrichtung auf die Infrarotleuchte.
Abnehmen des Akkus
Halten Sie BATT RELEASE-Taste an der
Infrarotleuchte gedrückt, und schieben Sie
den Akku in Pfeilrichtung.
B Betrieb mit
Trockenbatterien
Die Trockenbatterien werden in die Infrarotleuchte
eingesetzt. Beachten Sie die Markierung BATT-
(in der Mitte des Batteriefachs).
1 Schieben Sie den Deckel in Pfeilrichtung
1.
2 Öffnen Sie den Deckel in Pfeilrichtung 2.
3 Legen Sie die beiden Mignonzellen (LR6,
AA) mit richtiger Polarität ein.
4 Schließen Sie den Deckel in Richtung von
Pfeil 3.
5 Schieben Sie den Deckel bis zum Klicken
in Richtung von Pfeil 4.
Hinweis zu Trockenbatterien
Setzen Sie die Batterien mit richtiger Polarität ein.
C Anbringen und
Abnehmen der
Infrarotleuchte vom
Camcorder
Anbringen des Leuchte an der
mitgelieferten Schuhhalterung
(siehe Abb. C-1)
1 Schieben Sie die Infrarotleuchte in
Pfeilrichtung ganz bis zum Ende auf dem
Schuh.
2 Drehen Sie die Schraube in Pfeilrichtung
zu, um die Leuchte zu befestigen.
3 Richten Sie die Schraube auf die
Gewindebohrung an der Unterseite des
Camcorders aus, und drehen Sie die
Schraube gut zu.
Anbringen der Leuchte am
Zubehörschuh des Camcorders
(siehe Abb. C-2)
1 Schieben Sie die Leuchte auf den Schuh
des Camcorders.
2 Führen Sie den obigen Vorgang ab Schritt
2 aus.
Abnehmen der Infrarotleuchte
Lösen Sie die Befestigungsschraube, und
schieben Sie die Infrarotleuchte in
entgegengesetzte Pfeilrichtung.
(min.)
180
D Verwendung der
360
760 Infrarotleuchte zum
1,120
Aufnehmen bei
Dunkelheit
Die Infrarotleuchte ist für Camcorder, die mit
ausgestattet sind, bestimmt. Einzelheiten zur
NightShot-Funktion entnehmen Sie bitte der
(min.)
Anleitung des Camcorders.
60
Hinweis
Für normales Aufnehmen in dunkler Umgebung
verwenden Sie eine Videoleuchte (nicht
mitgeliefert).
1 Während Sie die kleine grüne Taste
gedrückt halten, stellen Sie den POWER-
Schalter an der Infrarotleuchte auf BATT-
oder BATT- .
Die IR-Anzeige A leuchtet auf.
2 Stellen Sie den NightShot-Schalter am
Camcorder auf ON.
3 Kontrollieren Sie das Bild im Sucher oder
auf dem LC-Display, und justieren Sie die
Helligkeit mit IR CONTROL ein.
Tip
Das Motiv sollte zwischen 3 m und 20 m von der
Infrarotleuchte entfernt sein. Wenn das Motiv zu
nahe ist, wird es von der Infrarotleuchte nicht
vollständig ausgeleuchtet.
Die Reichweite der Infrarotleuchte hängt von den
Umgebungsbedingungen ab. Stellen Sie Sie die
Helligkeit ein (siehe Schritt 3), bevor Sie mit der
Aufnahme beginnen.
Hinweis zur Infrarotleuchte
• Beim Aufnehmen mit der Infrarotleuchte gehen
die Farben fast vollständig verloren.
• Infrarotlicht ist für das menschliche Auge nicht
sichtbar.
Der Infrarotstrahler schimmert manchmal
rötlich.
Nach dem Betrieb
Stellen Sie den POWER-Schalter auf OFF.
Nederlands
Losmaken van het batterijpak
WAARSCHUWING
Schuif het BATT RELEASE knopje op de
Stel het apparaat niet bloot aan regen of vocht, om
infrarode batterijlamp opzij en schuif het
gevaar voor brand of een elektrische schok te
batterijpak in de richting van de pijl van de
voorkomen.
batterijlamp af.
Open om dezelfde reden ook niet de behuizing.
Laat reparaties over aan hiertoe bevoegd
vakpersoneel.
B Gebruik met gewone
staafbatterijen
Kenmerken
De gewone staafbatterijen kunnen binnenin de
• De infrarode batterijlamp is speciaal geschikt
infrarode batterijlamp worden aangebracht; ze zijn
voor gebruik op een camcorder met NightShot
aangeduid als BATT- . (Zie de markering op het
nachtopnamefunctie. Met deze infrarode
midden van het batterijvak.)
batterijlamp zult u in het donker verder
verwijderde onderwerpen kunnen opnemen.
1 Schuif het deksel van het batterijvak
• Als uw camcorder niet beschikt over een vaste
omhoog in de richting van de pijl 1.
accessoireschoen, dan kunt u voor het opnemen
de infrarode batterijlamp op de accessoirebeugel 2 Klap het deksel open in de richting van de
bevestigen.
pijl 2.
3 Plaats twee LR6 (AA-formaat) batterijen
met de juiste polariteit van plus en min in
Voorzorgsmaatregelen
het batterijvak.
• Plaats de infrarode batterijlamp niet te dicht in
4 Til het deksel op en sluit het in de richting
de buurt van licht ontvlambare stoffen als
van de pijl 3.
alcohol (spiritus) of benzine.
5 Schuif het deksel in de richting van de pijl
• Pas op dat er geen vloeistof of kleine voorwerpen
4 tot het dicht klikt.
in de infrarode batterijlamp terechtkomen.
• Til nooit de camcorder op aan de kop van de
Bij inleggen van de gewone
infrarode batterijlamp.
• Verwijder de infrarode batterijlamp en de
staafbatterijen
accessoirebeugel van de camcorder voor u deze
Let goed op de juiste polariteit van plus en min.
in een draagtas of koffer plaatst.
• Leg de infrarode batterijlamp niet op de
volgende plaatsen:
C Aanbrengen van de
– In een in de zon geparkeerde auto, etc. waar het
apparaat erg heet kan worden.
infrarode
– In direct zonlicht of dicht in de buurt van een
warmtebron zoals een verwarmingsradiator.
batterijlamp op de
– Op plaatsen onderhevig aan trillingen.
camcorder
• Verwijder het batterijpak na het gebruik en voor
het meenemen van de infrarode batterijlamp.
Bij gebruik van de bijgeleverde
Na afloop van het gebruik
accessoirebeugel
• Zorg dat u de POWER knop weer op "OFF"
(zie afb. C-1)
zet.
• Wacht tot het apparaat voldoende is
1 Schuif de infrarode batterijlamp in de
afgekoeld en steek het dan in het
richting van de pijl zo ver mogelijk tussen
draaghoesje.
de gleuven van de accessoireschoen op de
beugel.
Reinigen
2 Draai de borgschroef vast in de richting
van de pijl.
Gebruik voor het reinigen van de batterijlamp een
3 Plaats de beugel zo onder de camcorder
zacht, droog doekje. Hardnekkig vuil kunt u
dat de montageschroef precies in de
verwijderen door een doekje licht te bevochtigen
met milde vloeibare zeep, maar droog daarna in schroefopening van de camcorder komt
elk geval de batterijlamp na met een zacht, droog
en draai de montageschroef stevig vast.
doekje. Maak de batterijlamp niet te nat en gebruik
geen vluchtige stoffen als alcohol (spiritus) of
Bij gebruik van de
benzine, aangezien deze de afwerking kunnen
accessoireschoen van de
aantasten.
camcorder
(zie afb. C-2)
Technische gegevens
1 Schuif de infrarode batterijlamp op de
Infraroodlamp-functies
accessoireschoen van de camcorder.
Stroomvereiste 7,2 volt gelijkstroom
2 Volg de aanwijzingen in de bovenstaande
Maximaal stroomverbruik 2 watt
stap 2.
Continue belichtingsduur
Belichtingsduur
Losmaken van de infrarode
Type batterijpak
(in minuten)
batterijlamp
NP-F330 180
Draai de borgschroef tegen de richting van
NP-F550 360
de pijl in los om de infrarode batterijlamp te
NP-F750 760
verwijderen.
NP-F950
1,120
(Aantal minuten bij benadering, bij gebruik van
D Opnemen in het donker
een volledig opgeladen batterijpak.)
(met de infrarode lamp)
Type Belichtingsduur
De infrarode videolamp is geschikt voor gebruik
staafbatterijen (in minuten)
op een camcorder met NightShot
LR6 (AA-formaat)
nachtopnamefunctie. Zie voor nadere
60
batterijen
bijzonderheden over de NightShot nachtopname
de gebruiksaanwijzing die bij uw camcorder is
(Aantal minuten bij benadering, met twee
geleverd.
nieuwe staafbatterijen)
1 Druk (op de infrarode batterijlamp) het
Aanbevolen afstand voor gebruik
kleine groene knopje van de POWER
Ca. 3-20 meter
schakelaar in en zet de schakelaar in de
Ca. 46 × 102 × 43 mm
Afmetingen
"BATT- " voor een batterijpak of de
(w/h/d)
"BATT- " stand voor staafbatterijen.
Gewicht Ca. 90 gram
Toebehoren (bijgeleverd)
Het infrarood-indicatorlampje A gaat branden.
Accessoirebeugel (1)
2 Schuif de NIGHTSHOT schakelaar van de
Gebruiksaanwijzing (1)
camcorder in de "ON" stand.
3 Bekijk het beeld in de zoeker of op het
Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving. LCD scherm en stel de helderheid naar
wens in met de IR CONTROL regelaar.
Tip
De juiste afstand van de infrarode videolamp tot
Dit merkteken geeft aan dat dit een origineel een onderwerp in het donker loopt van ongeveer 3
accessoire is voor Sony videoproducten. Bij
meter tot ongeveer 20 meter. Als het onderwerp te
aankoop van Sony video-apparatuur raadt Sony
dichtbij is, kan het infraroodlicht het onderwerp
u dan ook aan accessoires met dit "GENUINE
niet volledig verlichten.
VIDEO ACCESSORIES" merkteken te kopen.
De optimale afstand verschilt afhankelijk van de
opname-omstandigheden, dus controleert u vooral
eerst de helderheid van het beeld zoals in stap 3
A Gebruik met het
hierboven, voor u gaat opnemen.
oplaadbare
Opmerkingen betreffende de
batterijpak
infrarode lamp
• Het beeld opgenomen met behulp van de
Het oplaadbare batterijpak kan achterop de
infrarode lamp is praktisch zwartwit.
infrarode batterijlamp worden aangebracht; het is
• Het licht van de infrarode lamp is niet zichtbaar.
aangeduid als BATT- .
De infraroodstraler kan roodgekleurd zijn.
Bevestigen van het batterijpak
Na afloop van het gebruik
Schuif het volledig opgeladen batterijpak in
Zet de POWER knop terug op "OFF".
de richting van de pijl op de infrarode
batterijlamp vast.
