Szerelési utasítás
1. Lépés
1
11
21
22
A
(x4)

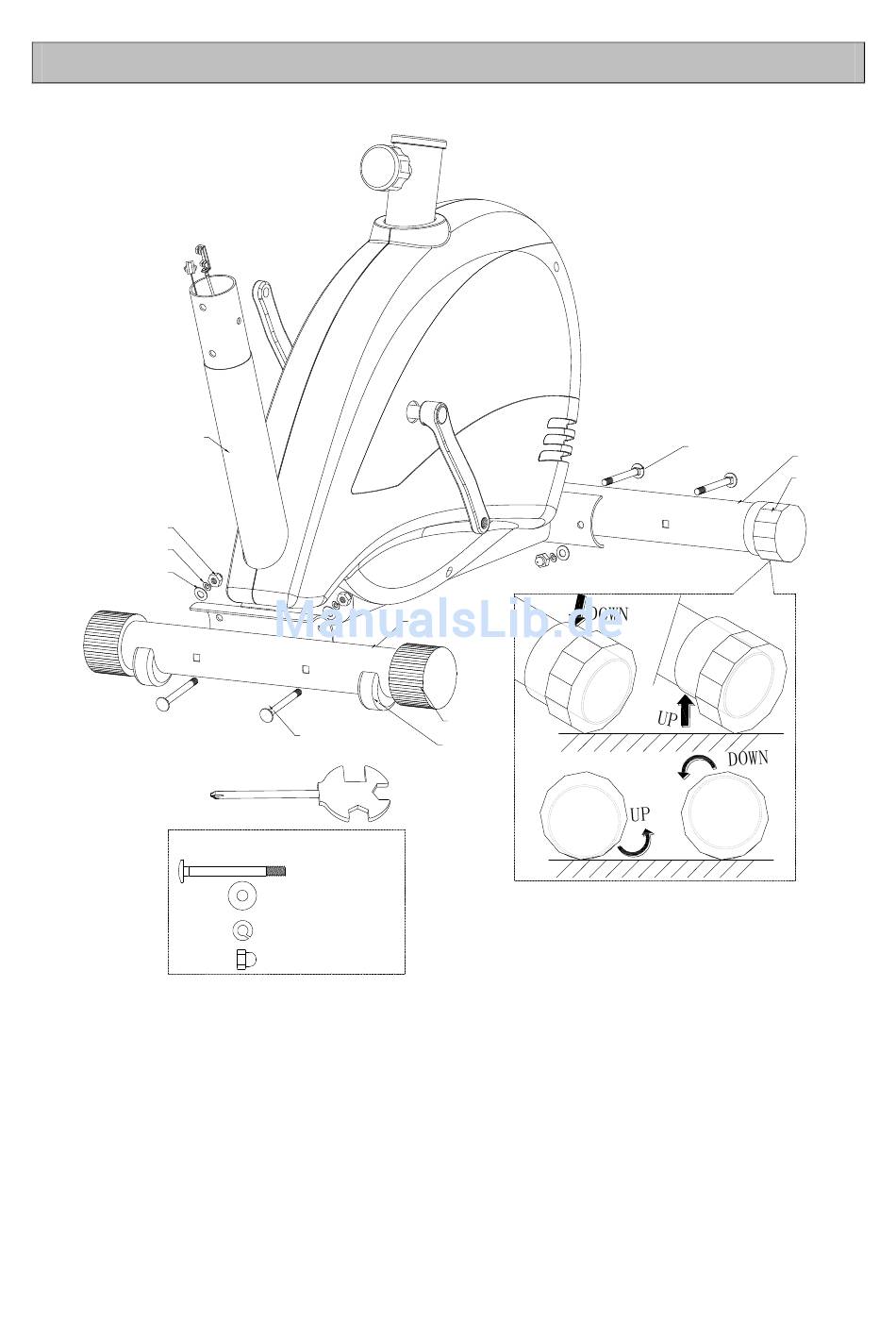

Erősítse az alapvázhoz (1) az elülső (2) és hátsó (3) keresztmerevítőt. Használja hozzá a csavarokat
(10), hullámos alátétet (22), biztosító gyűrűt (21) és a biztosító anyákat (11).
Megjegyzés: A záró-sapkák (7) segítségével a hátsó keresztmerevítőn kiegyenlítheti a padlózat
esetleges egyenlőtlenségeit, ahogy ez a képen is ábrázolva van.
2
8
10
9
M8*1.25*75L
D22*D8.5*1.5T
D15.4*D8.2*2T
M8*1.25*15L
