Aufbauanleitung
Schritt 1
1
11
21
22
A
(x4)

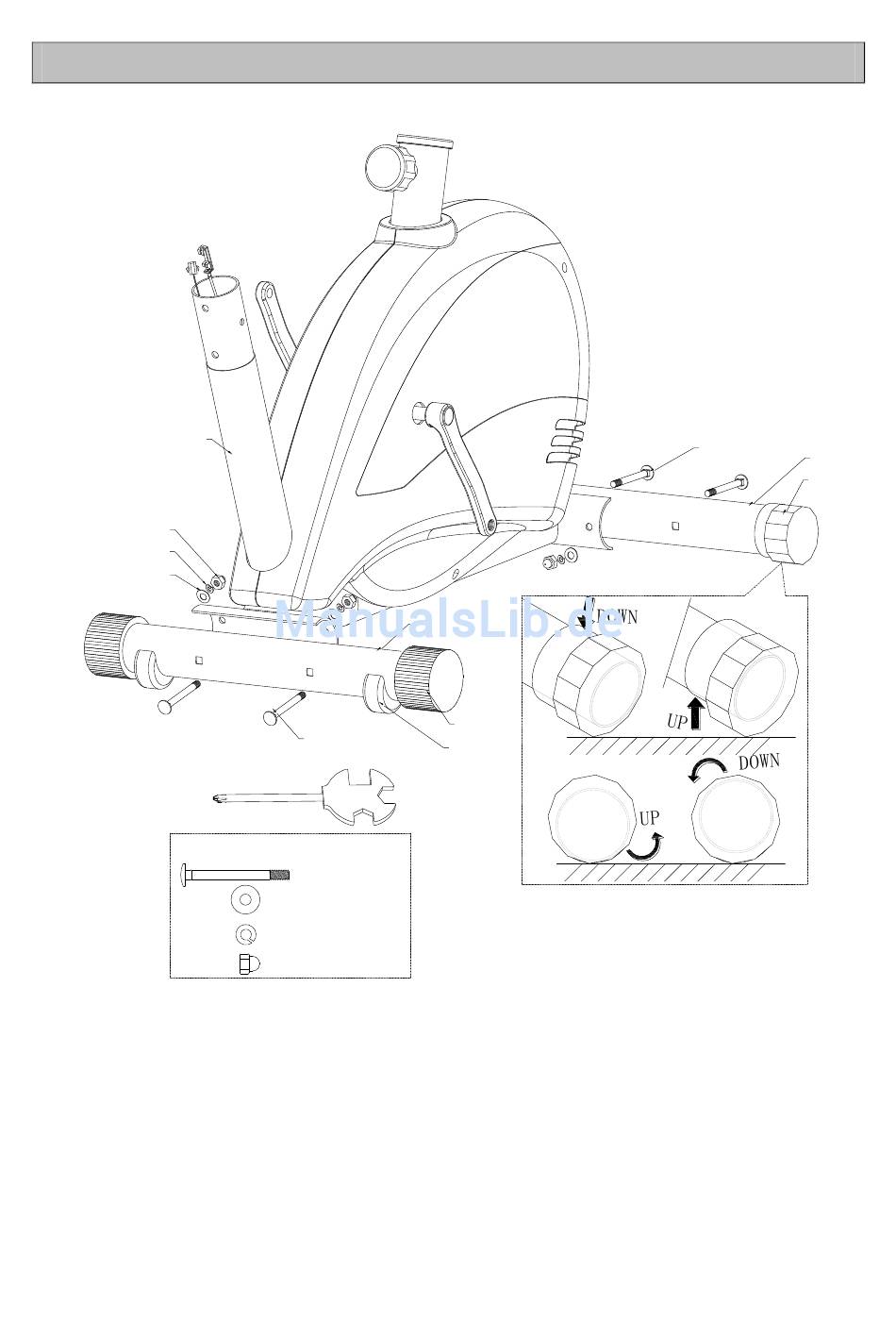

Montieren Sie die vordere Querstütze (2) und die hintere Querstütze (3) am Hauptrahmen (1).
Verwenden Sie dazu die Schrauben (10), Wellenscheiben (22), Sicherungsring (21) und die
Sicherungsmuttern (11).
Anmerkung: Sie können eventuelle Bodenunebenheiten mit den Endkappen (7) der hinteren
Querstütze wie in Abb. a abgebildet ausgleichen.
2
8
10
9
M8*1.25*75L
D22*D8.5*1.5T
D15.4*D8.2*2T
M8*1.25*15L
18
10
a
3
7
