Krok 3
5
20
21
22
24
25
1

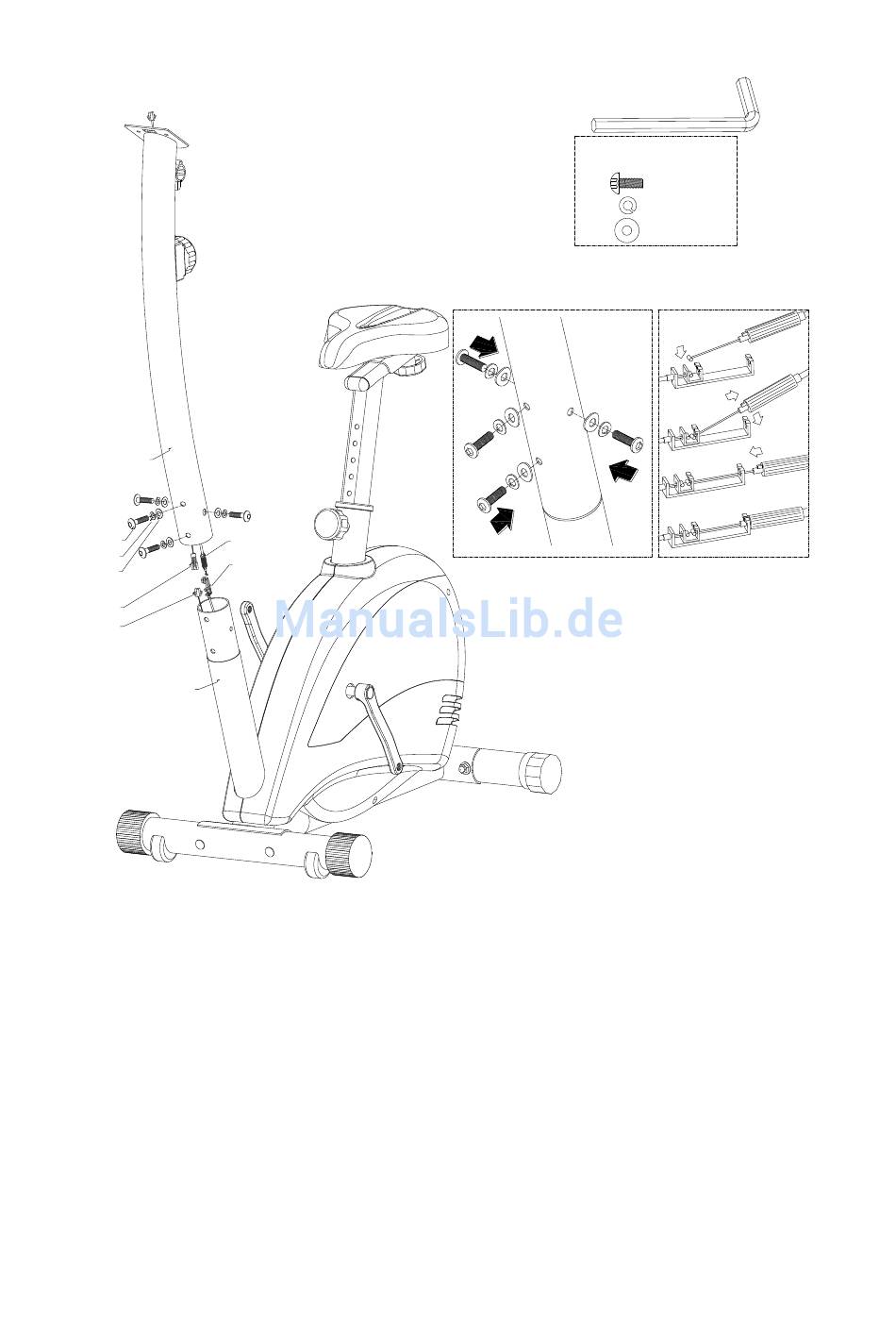

1. Spojte horní a dolní kabel počítače (24 & 25) a také horní a dolní bowden regulace zátěže (34
& 26). Dodržte přitom postup znázorněný na obr. A-1 až A-4.
2. Namontujte podpěru řidítek (5) na hlavní rám (1). Použijte k tomu šrouby (20), pojistný
kroužek (21) a vlnovitou podložku (22).
34
26
C
(B)
31
(x4)
M8*1.25*20L
D15.4*D8.2*2T
D22*D8.5*1.5T
(A)
A-1
A-2
A-3
A-4
