DEUTSCH

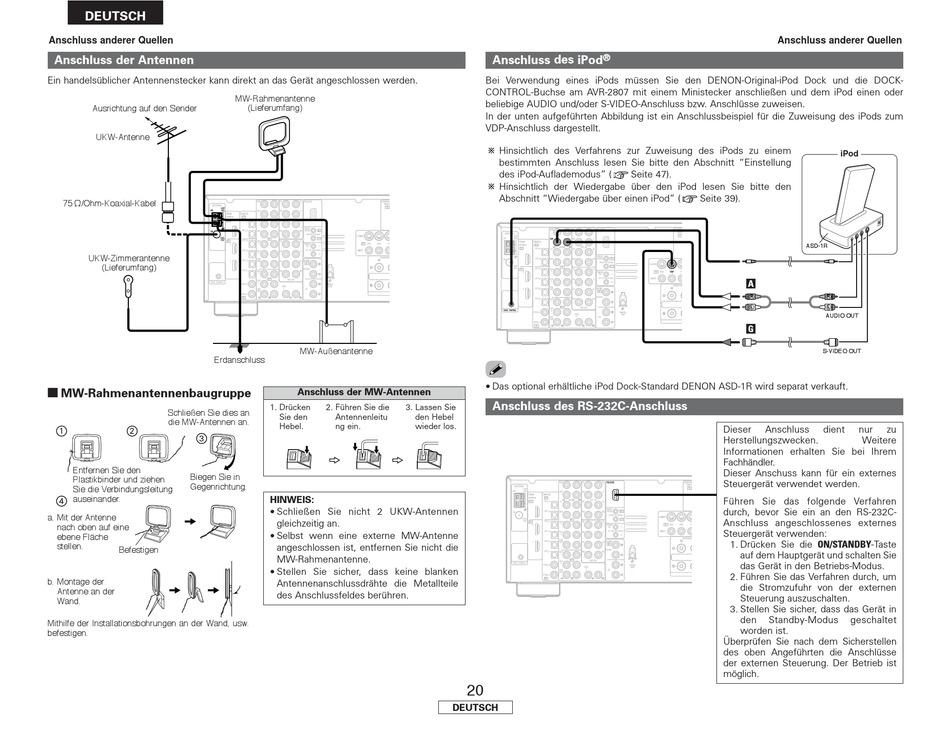

Anschluss anderer Quellen
Anschluss der Antennen
Ein handelsüblicher Antennenstecker kann direkt an das Gerät angeschlossen werden.
Ausrichtung auf den Sender
UKW-Antenne
75 Ω/Ohm-Koaxial-Kabel
UKW-Zimmerantenne
(Lieferumfang)
Erdanschluss
2 MW-Rahmenantennenbaugruppe
Schließen Sie dies an
die MW-Antennen an.
1
2
3
Entfernen Sie den
Biegen Sie in
Plastikbinder und ziehen
Gegenrichtung.
Sie die Verbindungsleitung
auseinander.
4
a. Mit der Antenne
nach oben auf eine
ebene Fläche
stellen.
Befestigen
b. Montage der
Antenne an der
Wand.
Mithilfe der Installationsbohrungen an der Wand, usw.
befestigen.
MW-Rahmenantenne
(Lieferumfang)
MW-Außenantenne
Anschluss der MW-Antennen
1. Drücken
2. Führen Sie die
3. Lassen Sie
Sie den
Antennenleitu
Hebel.
ng ein.
HINWEIS:
• Schließen Sie nicht 2 UKW-Antennen
gleichzeitig an.
• Selbst wenn eine externe MW-Antenne
angeschlossen ist, entfernen Sie nicht die
MW-Rahmenantenne.
• Stellen Sie sicher, dass keine blanken
Antennenanschlussdrähte die Metallteile
des Anschlussfeldes berühren.
Anschluss des iPod
Bei Verwendung eines iPods müssen Sie den DENON-Original-iPod Dock und die DOCK-
CONTROL-Buchse am AVR-2807 mit einem Ministecker anschließen und dem iPod einen oder
beliebige AUDIO und/oder S-VIDEO-Anschluss bzw. Anschlüsse zuweisen.
In der unten aufgeführten Abbildung ist ein Anschlussbeispiel für die Zuweisung des iPods zum
VDP-Anschluss dargestellt.
Hinsichtlich des Verfahrens zur Zuweisung des iPods zu einem
bestimmten Anschluss lesen Sie bitte den Abschnitt "Einstellung
des iPod-Auflademodus" (
Hinsichtlich der Wiedergabe über den iPod lesen Sie bitte den
Abschnitt "Wiedergabe über einen iPod" (
• Das optional erhältliche iPod Dock-Standard DENON ASD-1R wird separat verkauft.
Anschluss des RS-232C-Anschluss
den Hebel
wieder los.
20
DEUTSCH
Anschluss anderer Quellen
®
Seite 47).
Seite 39).
A
R
L
G
Dieser
Anschluss
Herstellungszwecken.
Informationen erhalten Sie bei Ihrem
Fachhändler.
Dieser Anschuss kann für ein externes
Steuergerät verwendet werden.
Führen Sie das folgende Verfahren
durch, bevor Sie ein an den RS-232C-
Anschluss angeschlossenes externes
Steuergerät verwenden:
1. Drücken Sie die ON/STANDBY-Taste
auf dem Hauptgerät und schalten Sie
das Gerät in den Betriebs-Modus.
2. Führen Sie das Verfahren durch, um
die Stromzufuhr von der externen
Steuerung auszuschalten.
3. Stellen Sie sicher, dass das Gerät in
den
Standby-Modus
worden ist.
Überprüfen Sie nach dem Sicherstellen
des oben Angeführten die Anschlüsse
der externen Steuerung. Der Betrieb ist
möglich.
iPod
ASD-1R
R
L
AUDIO OUT
S-VIDEO OUT
dient
nur
zu
Weitere
geschaltet
