Il livello ottimale di oscillazione per la rispettive
applicazione deve essere rilevata eseguendo
delle prove pratiche. Per tale operazione si ten-
ga presente quanto segue:
– Quanto più fine e pulito deve essere il taglio
richiesto, tanto minore deve essere il livello
di oscillazione regolato event. fino a disatti-
varlo completamente.
– In caso di lavorazione di materiali sottili co-
me (p.es. lamiere) disattivare l'oscillazione.
– In caso di materiali duri (p.es. acciaio) lavo-
rare con una bassa oscillazione.
– In caso di materiali teneri e durante l'opera-
zione di taglio di legname nella direzione del-
le fibre è possibile lavorare al massimo livello
di oscillazione.
Impostazione dell'angolo obliquo
In caso di tagli obliqui fino a 45°, il piedino 7
può essere spostato verso destra o verso sini-
stra.
In caso di tagli obliqui non è possibile impiegare
né la cuffia di copertura 10 né il dispositivo an-
tistrappo 22.
Togliere eventualmente il paratrucioli 10 (vedi
«Paratrucioli», pagina 72) e togliere il dispositi-
vo antistrappo 22 (vedi «Dispositivo antistrap-
po», pagina 71).
PST 900 PEL (vedi figura G):
– Estrarre il deposito per lame 21 dal piedino 7.
– Allentare la vite 24 e spingere il piedino 7 leg-
germente in direzione del montante di aspi-
razione 5.
– Per una precisa regolazione dell'angolo obli-
quo, sul lato destro e su quello sinistro del
piedino sono disponibili punti di scatto in po-
sizione a 0°, 22,5° e 45°. Basandosi sulla
scala 25 graduata ribaltare il piedino 7 alla
posizione richiesta. Altri angoli obliqui pos-
sono essere regolati utilizzando un goniome-
tro.
– Una volta conclusa questa operazione, spin-
gere il piedino 7 fino alla battuta di arresto in
direzione della lama 19.
– Avvitare di nuovo bene la vite 24.
Bosch Power Tools
PST 1000 PEL (vedi figura H):
– Aprire la levetta di fissaggio 6 del piedino e
spingere il piedino 7 leggermente in direzio-
ne dell'innesto per aspirazione 5.
– Per una precisa regolazione dell'angolo obli-
quo, sul lato destro e su quello sinistro del
piedino sono disponibili punti di scatto in po-
sizione a 0°, 22,5° e 45°. Basandosi sulla
scala 25 graduata ribaltare il piedino 7 alla
posizione richiesta. Altri angoli obliqui pos-
sono essere regolati utilizzando un goniome-
tro.
– Una volta conclusa questa operazione, spin-
gere il piedino 7 fino alla battuta di arresto in
direzione della lama 19.
– Chiudere la levetta di fissaggio 6 per blocca-
re il piedino nella posizione regolata.

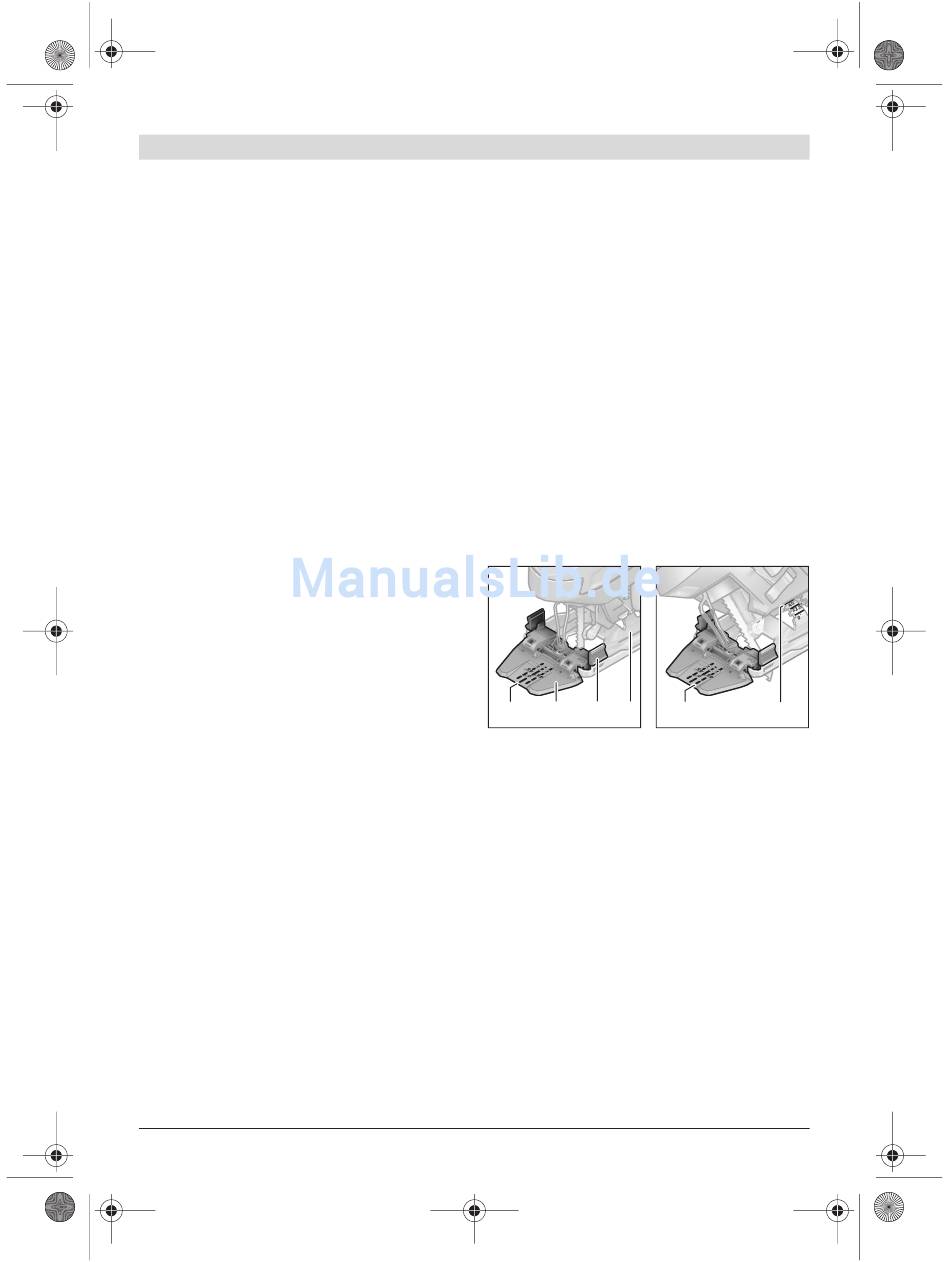

Controllo della linea di taglio per tagli obliqui
(PST 900 PEL)
29 12 13 7
Per il controllo della linea di taglio, la finestrella
per «Cut Control» 12 ha una marcatura 29 per il
taglio perpendicolare a 0° ed una marcatura 30
per il taglio obliquo destro o sinistro a 45° se-
condo la scala 25.
La marcatura di taglio per angoli obliqui tra 0° e
45° è proporzionale. Questa marcatura di taglio
può essere applicata in modo non permanente
sulla finestrella per «Cut Control» 12 con un evi-
denziatore e può essere cancellata facilmente.
Eseguire un taglio di prova per verificare la pre-
cisione del taglio.
2 609 003 953 | (29.9.09)
Italiano | 73
30 25
