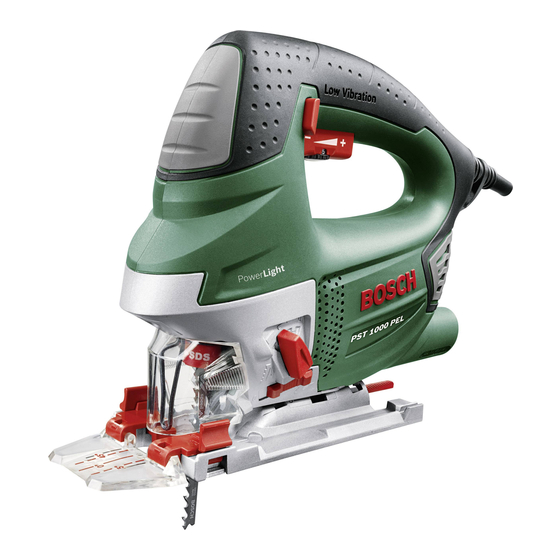

Bosch 06033A0300 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Handsägen
  5. 06033A0300
  6. Originalbetriebsanleitung

Bosch 06033A0300 Originalbetriebsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

Diese Anleitung herunterladen
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
2 609 003 953 (2009.09) T / 159 WEU
PST
900 PEL | 1000 PEL
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it
Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi
Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat

Werbung

loading

Verwandte Anleitungen für Bosch 06033A0300

Inhaltszusammenfassung für Bosch 06033A0300

  • Seite 1 Robert Bosch GmbH Power Tools Division 70745 Leinfelden-Echterdingen Germany www.bosch-pt.com 900 PEL | 1000 PEL 2 609 003 953 (2009.09) T / 159 WEU de Originalbetriebsanleitung da Original brugsanvisning en Original instructions sv Bruksanvisning i original fr Notice originale no Original driftsinstruks es Manual original Alkuperäiset ohjeet...
  • Seite 2 PST 1000 PEL 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 3 PST 900 PEL PST 1000 PEL PST 1000 PEL Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 4 PST 900 PEL PST 1000 PEL PST 1000 PEL PST 1000 PEL 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 5 Türkçe ......Sayfa 146 Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 6 Vergewissern Sie sich, dass gen, Herden und Kühlschränken. Es be- steht ein erhöhtes Risiko durch elektri- das Elektrowerkzeug ausgeschaltet ist, schen Schlag, wenn Ihr Körper geerdet ist. bevor Sie es an die Stromversorgung 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 7 Fachpersonal und nur mit zeug, das sich nicht mehr ein- oder aus- Original-Ersatzteilen reparieren. Damit schalten lässt, ist gefährlich und muss wird sichergestellt, dass die Sicherheit repariert werden. des Elektrowerkzeuges erhalten bleibt. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 8 Schlag führen. Beschädigung einer Gaslei- 1 Arretierung des Ein-/Ausschalters tung kann zur Explosion führen. Eindringen in 2 Stellrad Hubzahlvorwahl eine Wasserleitung verursacht Sachbeschä- 3 Ein-/Ausschalter digung oder kann einen elektrischen Schlag 4 Absaugschlauch* verursachen. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 9 Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausfüh- rungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel- ner Elektrowerkzeuge können variieren. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 10 Head of Product tiven Dokumenten übereinstimmt: EN 60745 ge- Engineering Certification mäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 21.08.2009 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 11 Drehen Sie den SDS-Hebel 17 bis zum Anschlag hören das Sichtfenster 12 mit Schnittmarkierun- in Richtung Berührungsschutz 20 nach vorn. Das gen und der Sockel 13 zur Befestigung am Sägeblatt wird gelöst und ausgeworfen. Elektrowerkzeug. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 12 – Sorgen Sie für gute Belüftung des Arbeits- platzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 13 Die Abdeckhaube 10 und der Spanreißschutz 22 können bei Gehrungsschnitten nicht eingesetzt werden. Nehmen Sie gegebenenfalls die Abdeckhaube 10 ab (siehe „Abdeckhaube“, Seite 12) und ent- fernen Sie den Spanreißschutz 22 (siehe „Span- reißschutz“, Seite 11). Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 14 Markierung 30. Bei der Befestigung Metall sowie bei angeschlosse- des Sichtfensters für „Cut Control“ 12 direkt am ner Staubabsaugung den Schal- Gleitschuh 11 gilt die äußere Markierung 31. ter 9 in Richtung Sägeblatt. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 15 Elektrowerkzeug eingeschaltet und das Arbeits- Verwenden Sie beim Bearbeiten kleiner licht leuchtet weiter. oder dünner Werkstücke immer eine stabile Blicken Sie nicht direkt in das Arbeitslicht, Unterlage oder eine Sägestation (Bosch es kann Sie blenden. PLS 300). Ein-/Ausschalten Tauchsägen (siehe Bild I) Zum Einschalten des Elektrowerkzeugs drücken...
  • Seite 16 Parallelanschlags durch die Führung 23 in der mäßig. Ist sie abgenutzt, muss sie von einer Fußplatte. Bohren Sie im Werkstück in der Mitte autorisierten Bosch-Kundendienststelle ersetzt des zu sägenden Ausschnittes ein Loch. Stecken werden. Sie die Zentrierspitze 28 durch die innere Öff- Sollte das Elektrowerkzeug trotz sorgfältiger...
  • Seite 17 Ersatzteilen. Explosionszeichnungen und Infor- tung zugeführt werden. mationen zu Ersatzteilen finden Sie auch unter: Nur für EU-Länder: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne Werfen Sie Elektrowerkzeuge bei Fragen zu Kauf, Anwendung und Einstellung nicht in den Hausmüll! von Produkten und Zubehören.
  • Seite 18 Loose clothes, jewellery or long hair can Damaged or entangled cords increase the be caught in moving parts. risk of electric shock. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 19 Use of the power tool for electric shock. operations different from those intended could result in a hazardous situation. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 20 It is suitable for straight and curved cuts with mitre angles to 45°. The saw blade recommendations are to be observed. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 21 The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries, these values can vary. Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 22 EN 60745 accord- Engineering Certification ing to the provisions of the directives 2004/108/EC, 98/37/EC (until 28 Dec 2009), 2006/42/EC (from 29 Dec 2009). Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 21.08.2009 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 23 20 to the stop. The saw blade is workpiece. The “Cut Control” kit includes the released and ejected. viewing window 12 with cutting marks and the base 13 for attachment to the power tool. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 24 – Provide for good ventilation of the work- ing place. – It is recommended to wear a P2 filter- class respirator. Observe the relevant regulations in your country for the materials to be worked. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 25 7. For accurate working, it is best to carry out a – Loosen the screw 24 and lightly slide the test cut. base plate 7 toward the vacuum connection 5. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 26 13, the parallel guide with circle cutter 26 (accesso- ry), as well as the splinter guard 22. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 27 Adjust the radius as (Bosch PLS 300). scale value at the inside edge of the base plate. Plunge Cutting (see figure I) Tighten the locking screw 27.
  • Seite 28 Clayton South VIC 3169 Check the guide roller 18 regularly. If worn, it Customer Contact Center must be replaced through an authorised Bosch Inside Australia: after-sales service agent. Phone: +61 (01300) 307 044 If the machine should fail despite the care taken...
  • Seite 29 Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner. Subject to change without notice. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 30 Il existe un risque ac- cher des outils dont l’interrupteur est en cru de choc électrique si votre corps est position marche est source d’accidents. relié à la terre. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 31 à travailler que quand l’appareil est en fonctionner. Les outils sont dangereux marche. Sinon, il y a risque d’un contrecoup, entre les mains d’utilisateurs novices. au cas où l’outil se coince dans la pièce. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 32 15 Poignée (surface de préhension isolante) courant, au cas où le câble aurait été en- dommagé lors du travail. Un câble endom- 16 Porte-outil magé augmente le risque de choc électrique. 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 33 à certains pays. Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 34 : EN 60745 Engineering Certification conformément aux termes des réglementations en vigueur 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 21.08.2009 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 35 électroportatif font partie du kit « Cut Tournez le levier SDS 17 à fond jusqu’à la butée Control ». en direction du protège-mains 20. La lame de scie est desserrée et éjectée. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 36 P2. sans mouvement pendulaire petit mouvement pendulaire Respectez les règlements en vigueur dans vo- mouvement pendulaire moyen tre pays spécifiques aux matériaux à traiter. mouvement pendulaire impor- tant 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 37 être sélectionnés à l’aide d’un rapporteur. – Repoussez ensuite la plaque de base 7 à fond en direction de la lame de scie 19. – Resserrez la vis 24. Bosch Power Tools 2 609 003 953 | (29.9.09)
  • Seite 38 – Verrouillez le levier de serrage 6 pour blo- Ne pas regarder directement la diode quer la plaque de base dans la position pré- d’éclairage de la zone de travail. Risque sélectionnée. d’éblouissement ! 2 609 003 953 | (29.9.09) Bosch Power Tools...
  • Seite 39 Travaillez l’alésage à l’aide d’une une station de sciage (Bosch PLS 300). fraise ou d’une lime pour permettre à la lame de Bosch Power Tools...
  • Seite 40 Un fort encrassement de l’outil électroportatif www.bosch-pt.com risque d’entraver le bon fonctionnement de ce- Les conseillers techniques Bosch sont à votre lui-ci. Pour cette raison, ne pas scier les maté- disposition pour répondre à vos questions con- riaux produisant beaucoup de poussières par cernant l’achat, l’utilisation et le réglage de vos...
  • Seite 41 France Elimination des déchets Vous êtes un utilisateur, contactez : Les outils électroportatifs, ainsi que leurs acces- Le Service Clientèle Bosch Outillage Electro- soires et emballages, doivent pouvoir suivre portatif chacun une voie de recyclage appropriée. Tel. : 0 811 36 01 22 (coût d’une communication locale)
