PG-A20X

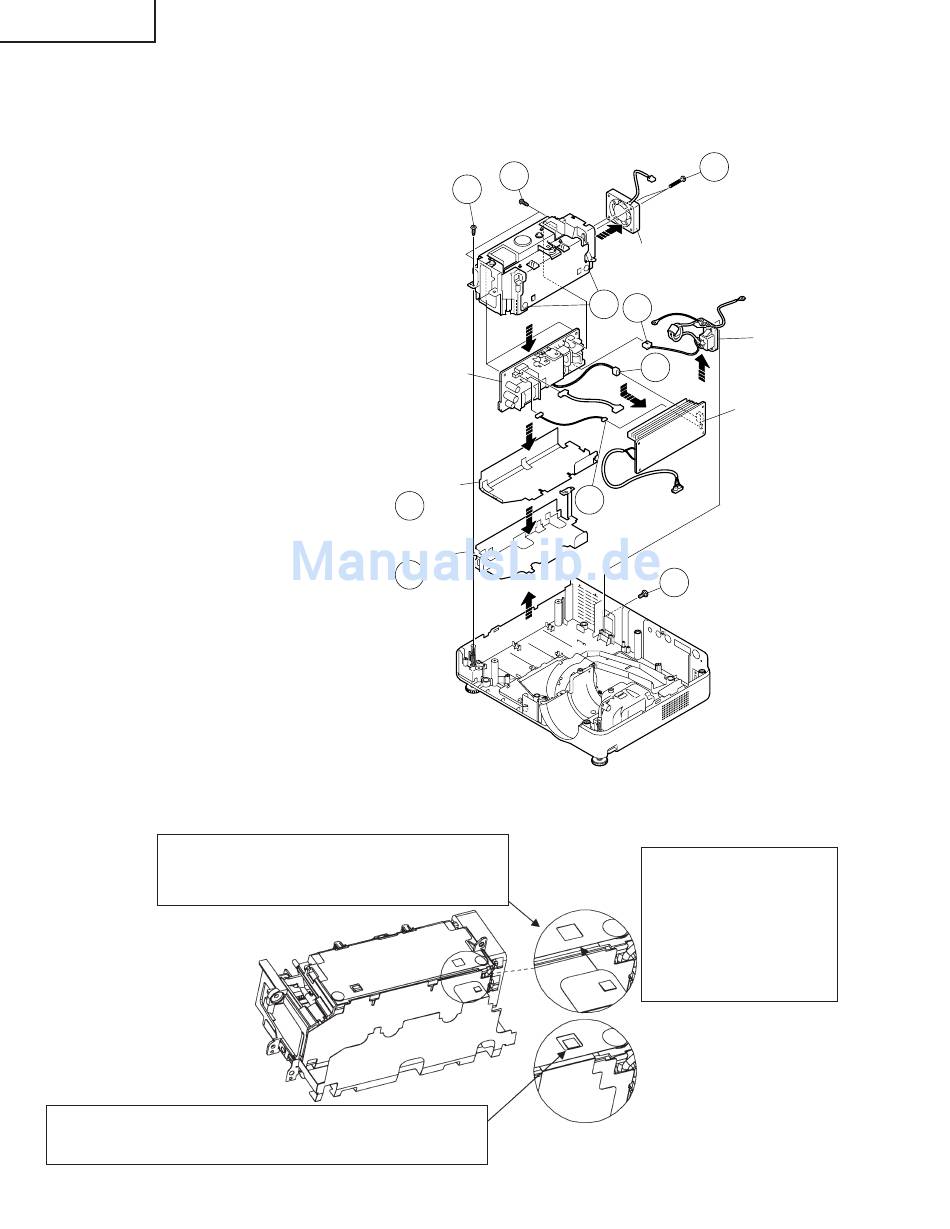

5. Ausbau der AC-Netzsteckdose, Netzgerät-/Vorschaltwiderstands-Einheit und
des Kühlgebläses
5-1. Die Schraube an der Rückseite des Geräts entfernen.
5-2. Die Schraube entfernen, dann die Netzgerät-/Vorschaltwiderstands-Einheit herausnehmen.
5-3. Die Abschirmungsabdeckung entfernen.
5-4. Den Stecker abziehen, dann die
AC-Netzsteckdose abnehmen.
5-5. Die beiden Haken lösen, dann die
Vorschaltwiderstands-Einheit aus
dem Gehäuse der Netzgerät-/
Vorschaltwiderstands-Einheit
herausnehmen. Alle Stecker von
der Leistungsleiterplatte abziehen.
5-6. Die beiden Schrauben entfernen,
dann die Leistungsleiterplatte
abnehmen.
5-7. Die beiden Schrauben entfernen,
d a n n d a s K ü h l g e b l ä s e
herausnehmen.
Hinweis: Wenn die Abschirmung (unten) der Netzgerät-/Vorschaltwiderstands-Einheit (PSLDMA189WJFW) an der
Halter-Baugruppe des Netzgerät-/Vorschaltwiderstands (CHLDZA 135WJ01) montiert wird, muß sichergestellt
werden, daß diese wie unten beschrieben angebracht wird.
Unbedingt die Klaue der unteren Abschirmung in
den Spalt zwischen der oberen Abschirmung und
dem Halter einführen.
Nach dem Zusammenbau sich vergewissern, daß die Klaue
der unteren Abschirmung in der viereckigen Öffnung der oberen
Abschirmung sichtbar ist.
5-2
Leistungsleiterplatte Power PWB
Bottom Shield
Abschirmungsabdeckung
5-3
Shield Cover
Untere Abschirmung
5-3
50
5-6
Cooling Fan
Kühlgebläse
5-5
5-4
5-5
5-5
5-1
* N i e m a l s d i e K l a u e
zwischen der Isolierplatte
u n d
einpassen, da in diesem
Fa l l e i n z u g e r i n g e r
I s o l i e r a b s t a n d z u r
Vorschaltwiderstands-
Leiterplatte besteht.
5-7
AC Inlet
AC-
Netzsteckdose
Ballast Unit
Vorschaltwider-
stands-Einheit
d e m H a l t e r
