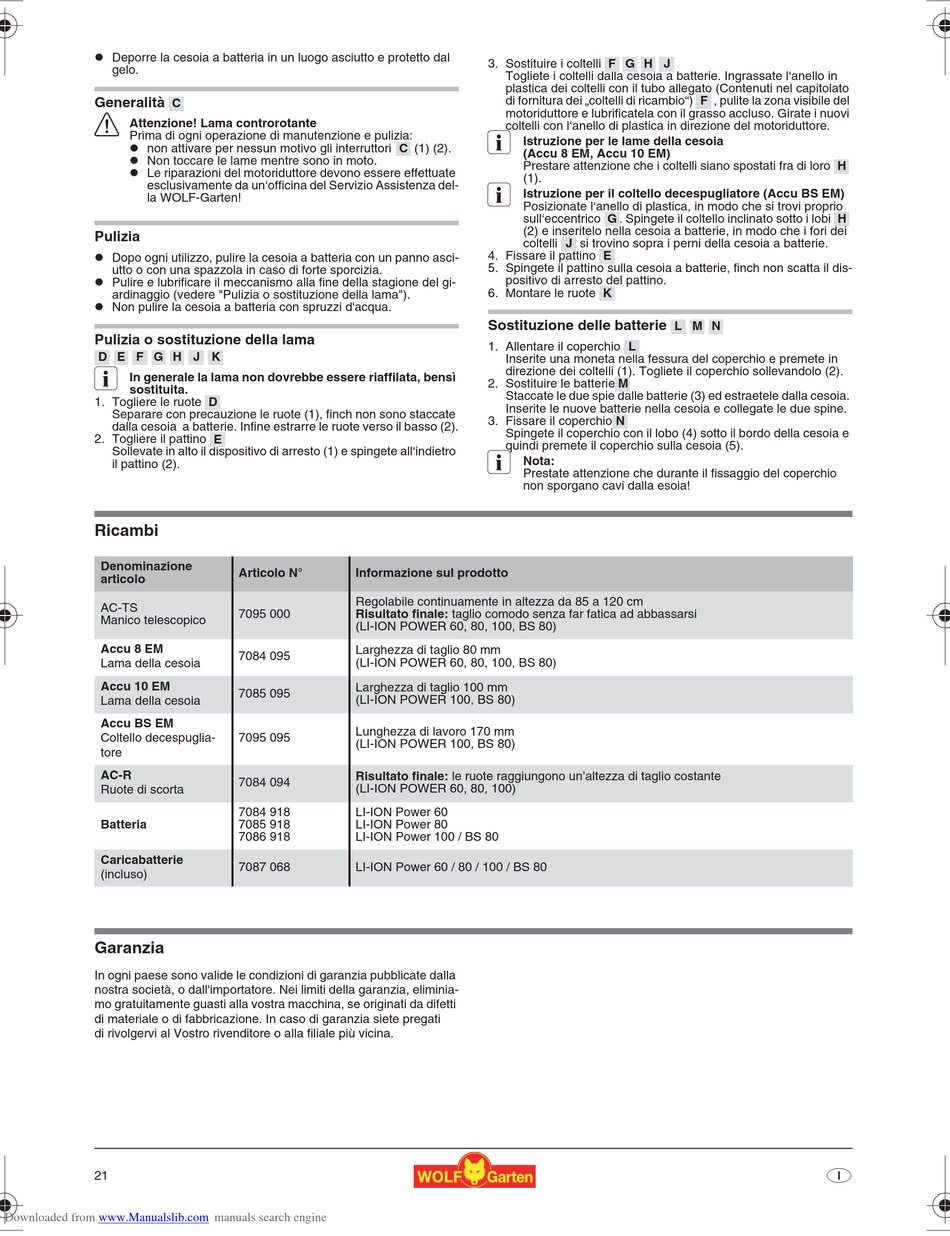

Wolf Garten LI-ION POWER 60 Originalbetriebsanleitung Seite 21

z Deporre la cesoia a batteria in un luogo asciutto e protetto dal
gelo.
Generalità
C
1
Attenzione! Lama controrotante
Prima di ogni operazione di manutenzione e pulizia:
z non attivare per nessun motivo gli interruttori
z Non toccare le lame mentre sono in moto.
z Le riparazioni del motoriduttore devono essere effettuate
esclusivamente da un'officina del Servizio Assistenza del-
la WOLF-Garten!
Pulizia
z Dopo ogni utilizzo, pulire la cesoia a batteria con un panno asci-
utto o con una spazzola in caso di forte sporcizia.
z Pulire e lubrificare il meccanismo alla fine della stagione del gi-
ardinaggio (vedere "Pulizia o sostituzione della lama").
z Non pulire la cesoia a batteria con spruzzi d'acqua.
Pulizia o sostituzione della lama
D E F G H J K
3
In generale la lama non dovrebbe essere riaffilata, bensì
sostituita.
1. Togliere le ruote
Separare con precauzione le ruote (1), finch non sono staccate
dalla cesoia a batterie. Infine estrarre le ruote verso il basso (2).
2. Togliere il pattino
Sollevate in alto il dispositivo di arresto (1) e spingete all'indietro
il pattino (2).
Ricambi
Denominazione
articolo
AC-TS
Manico telescopico
Accu 8 EM
Lama della cesoia
Accu 10 EM
Lama della cesoia
Accu BS EM
Coltello decespuglia-
tore
AC-R
Ruote di scorta
Batteria
Caricabatterie
(incluso)
Garanzia
In ogni paese sono valide le condizioni di garanzia pubblicate dalla
nostra società, o dall'importatore. Nei limiti della garanzia, eliminia-
mo gratuitamente guasti alla vostra macchina, se originati da difetti
di materiale o di fabbricazione. In caso di garanzia siete pregati
di rivolgervi al Vostro rivenditore o alla filiale più vicina.
21
Downloaded from www.Manualslib.com
D
E
Articolo N° Informazione sul prodotto
Regolabile continuamente in altezza da 85 a 120 cm
7095 000 Risultato finale: taglio comodo senza far fatica ad abbassarsi
(LI-ION POWER 60, 80, 100, BS 80)
Larghezza di taglio 80 mm
7084 095
(LI-ION POWER 60, 80, 100, BS 80)
Larghezza di taglio 100 mm
7085 095
(LI-ION POWER 100, BS 80)
Lunghezza di lavoro 170 mm
7095 095
(LI-ION POWER 100, BS 80)
Risultato finale: le ruote raggiungono un'altezza di taglio costante
7084 094
(LI-ION POWER 60, 80, 100)
7084 918 LI-ION Power 60
7085 918 LI-ION Power 80
7086 918 LI-ION Power 100 / BS 80
7087 068 LI-ION Power 60 / 80 / 100 / BS 80
manuals search engine
3. Sostituire i coltelli
Togliete i coltelli dalla cesoia a batterie. Ingrassate l'anello in
plastica dei coltelli con il tubo allegato (Contenuti nel capitolato
di fornitura dei „coltelli di ricambio")
motoriduttore e lubrificatela con il grasso accluso. Girate i nuovi
coltelli con l'anello di plastica in direzione del motoriduttore.
3
Istruzione per le lame della cesoia
C (1) (2).
(Accu 8 EM, Accu 10 EM)
Prestare attenzione che i coltelli siano spostati fra di loro
3 (1).
Istruzione per il coltello decespugliatore (Accu BS EM)
Posizionate l'anello di plastica, in modo che si trovi proprio
sull'eccentrico
(2) e inseritelo nella cesoia a batterie, in modo che i fori dei
coltelli J
4. Fissare il pattino
5. Spingete il pattino sulla cesoia a batterie, finch non scatta il dis-
positivo di arresto del pattino.
6. Montare le ruote
Sostituzione delle batterie
1. Allentare il coperchio
Inserite una moneta nella fessura del coperchio e premete in
direzione dei coltelli (1). Togliete il coperchio sollevandolo (2).
2. Sostituire le batterie
Staccate le due spie dalle batterie (3) ed estraetele dalla cesoia.
Inserite le nuove batterie nella cesoia e collegate le due spine.
3. Fissare il coperchio
Spingete il coperchio con il lobo (4) sotto il bordo della cesoia e
3 quindi premete il coperchio sulla cesoia (5).
Nota:
Prestate attenzione che durante il fissaggio del coperchio
non sporgano cavi dalla esoia!
F G H J
F , pulite la zona visibile del
G . Spingete il coltello inclinato sotto i lobi
si trovino sopra i perni della cesoia a batterie.
E
K
L M N
L
M
N
H
H
I
