Folgend finden Sie die Anleitung, wie der Pumpenkörper geöffnet werden kann. Dies
kann notwendig sein, um diverse O-Ringe oder Wellendichtringe zu tauschen.
Lesen Sie sich die komplette Demontage durch um die für Sie notwendigen Schritte
vorab zu kennen. Zerlegen Sie den Pumpenkörper nur so weit als notwendig!
Bei Fragen bzw. Unklarheiten kontaktieren Sie bitte Ihren Händler.
! ACHTUNG ! 400 VOLT LEBENSGEFAHR ! ACHTUNG !
Stellen Sie unbedingt vor Beginn dieser Tätigkeiten fest, dass die Pumpe vom
Stromnetz getrennt und vor einem unbeabsichtigten Einschalten geschützt
ist!
A
Demontage des Pumpenkörpers
B

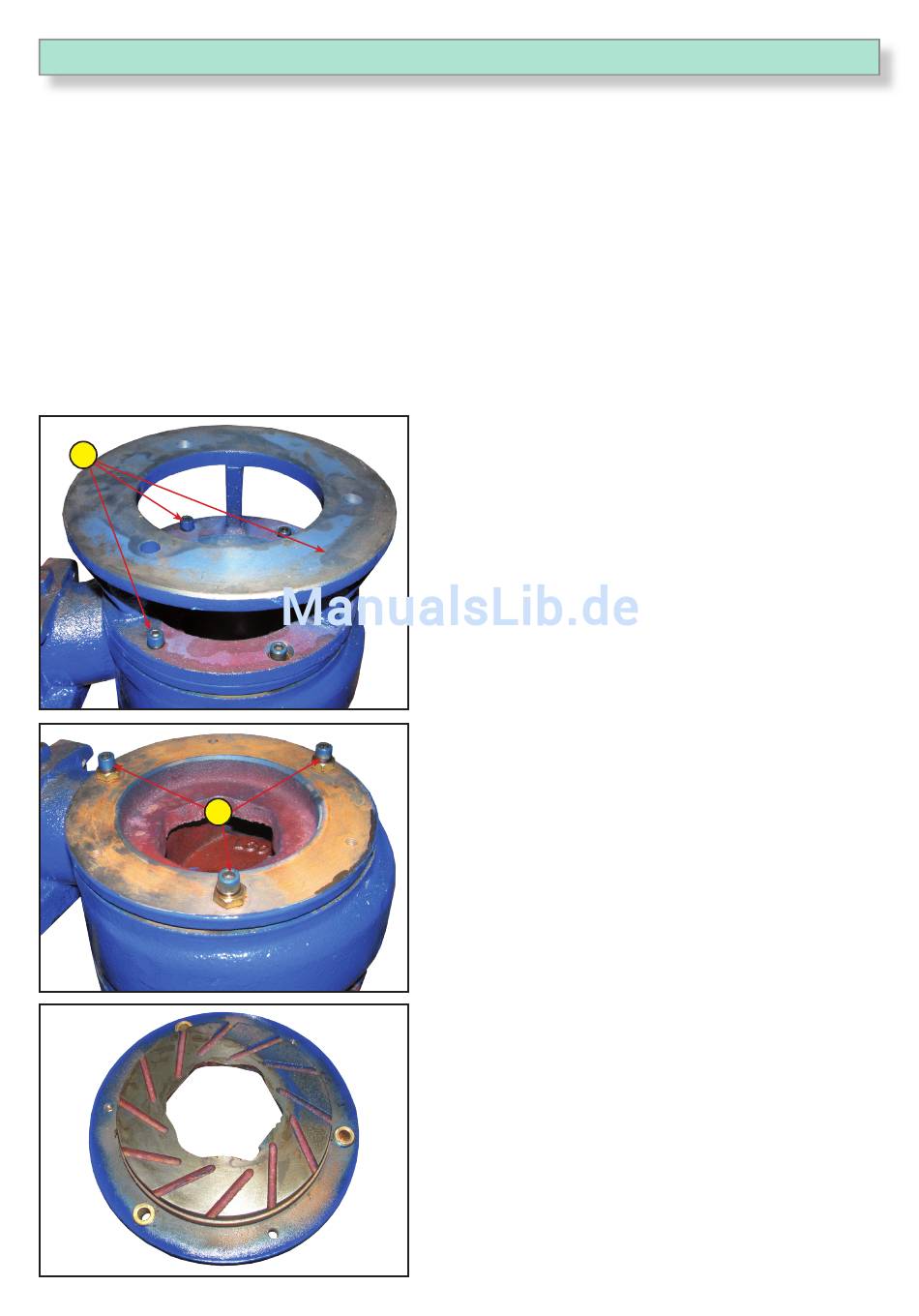

Öffnen Sie die 3 Imbusschrauben (A) und ent-
fernen Sie den Standfuss.
Im Anschluss öffnen Sie die 3 Imbusschrauben
(B). Nun kann der Diffusor samt Schneidkante
abgenommen werden.
Die Abbildung zeigt die Rückseite des Diffusors
samt Schneidkanten.
