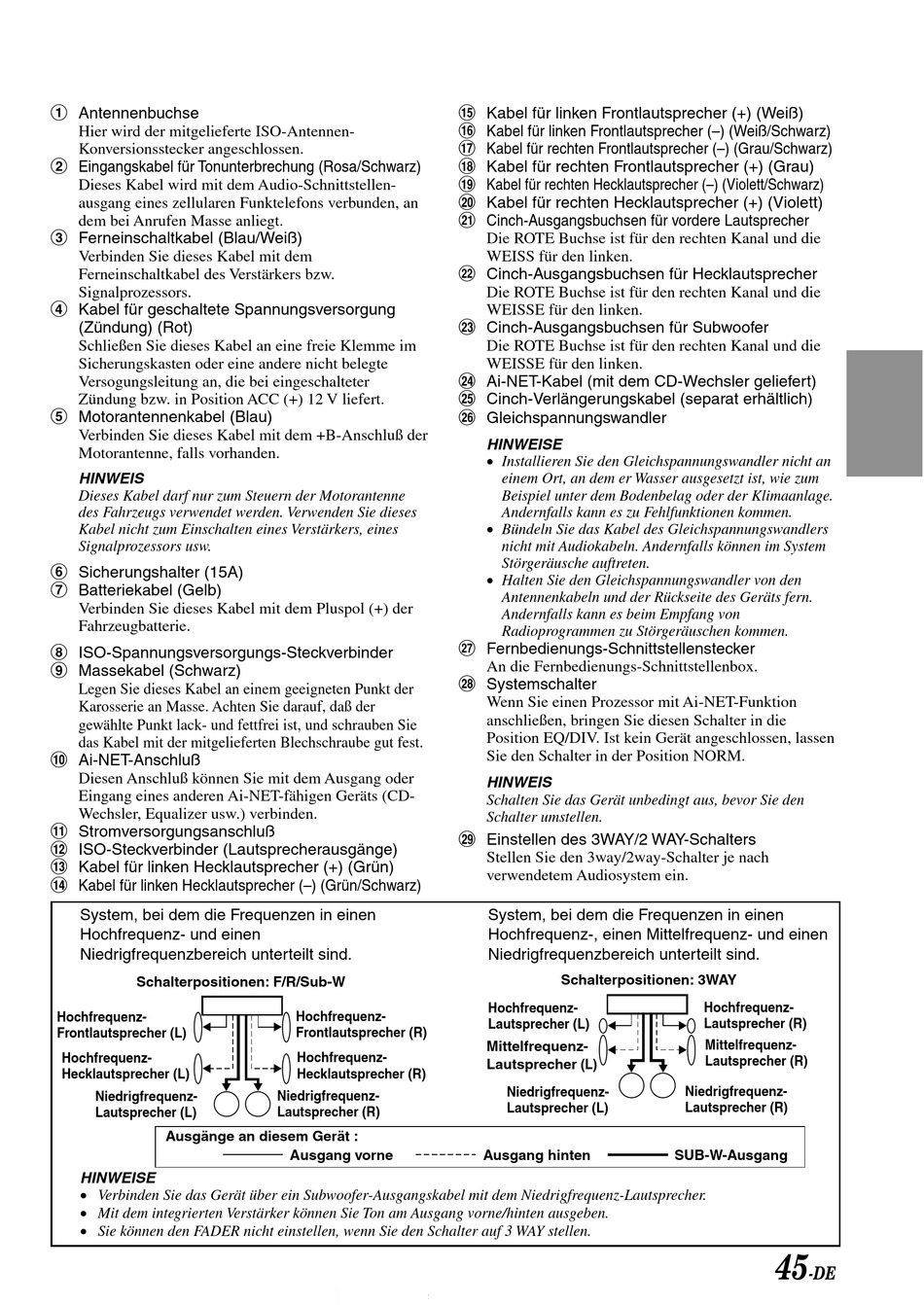

Alpine CDA-7878R Bedienungsanleitung Seite 46

1 Antennenbuchse
Hier wird der mitgelieferte ISO-Antennen-
Konversionsstecker angeschlossen.
2 Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellen-
ausgang eines zellularen Funktelefons verbunden, an
dem bei Anrufen Masse anliegt.
3 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem
Ferneinschaltkabel des Verstärkers bzw.
Signalprozessors.
4 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter
Zündung bzw. in Position ACC (+) 12 V liefert.
5 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluß der
Motorantenne, falls vorhanden.
HINWEIS
Dieses Kabel darf nur zum Steuern der Motorantenne
des Fahrzeugs verwendet werden. Verwenden Sie dieses
Kabel nicht zum Einschalten eines Verstärkers, eines
Signalprozessors usw.
6 Sicherungshalter (15A)
7 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
8 ISO-Spannungsversorgungs-Steckverbinder
9 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, daß der
gewählte Punkt lack- und fettfrei ist, und schrauben Sie
das Kabel mit der mitgelieferten Blechschraube gut fest.
! Ai-NET-Anschluß
Diesen Anschluß können Sie mit dem Ausgang oder
Eingang eines anderen Ai-NET-fähigen Geräts (CD-
Wechsler, Equalizer usw.) verbinden.
" Stromversorgungsanschluß
# ISO-Steckverbinder (Lautsprecherausgänge)
$ Kabel für linken Hecklautsprecher (+) (Grün)
% Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
System, bei dem die Frequenzen in einen
Hochfrequenz- und einen
Niedrigfrequenzbereich unterteilt sind.
Schalterpositionen: F/R/Sub-W
Hochfrequenz-
Frontlautsprecher (L)
Hochfrequenz-
Hecklautsprecher (L)
Niedrigfrequenz-
Lautsprecher (L)
Ausgänge an diesem Gerät :
HINWEISE
• Verbinden Sie das Gerät über ein Subwoofer-Ausgangskabel mit dem Niedrigfrequenz-Lautsprecher.
• Mit dem integrierten Verstärker können Sie Ton am Ausgang vorne/hinten ausgeben.
• Sie können den FADER nicht einstellen, wenn Sie den Schalter auf 3 WAY stellen.
Hochfrequenz-
Frontlautsprecher (R)
Hochfrequenz-
Hecklautsprecher (R)
Niedrigfrequenz-
Lautsprecher (R)
Ausgang vorne
& Kabel für linken Frontlautsprecher (+) (Weiß)
( Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
) Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
~ Kabel für rechten Frontlautsprecher (+) (Grau)
+ Kabel für rechten Hecklautsprecher (–) (Violett/Schwarz)
, Kabel für rechten Hecklautsprecher (+) (Violett)
- Cinch-Ausgangsbuchsen für vordere Lautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISS für den linken.
. Cinch-Ausgangsbuchsen für Hecklautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
/ Cinch-Ausgangsbuchsen für Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
: Ai-NET-Kabel (mit dem CD-Wechsler geliefert)
; Cinch-Verlängerungskabel (separat erhältlich)
< Gleichspannungswandler
HINWEISE
• Installieren Sie den Gleichspannungswandler nicht an
einem Ort, an dem er Wasser ausgesetzt ist, wie zum
Beispiel unter dem Bodenbelag oder der Klimaanlage.
Andernfalls kann es zu Fehlfunktionen kommen.
• Bündeln Sie das Kabel des Gleichspannungswandlers
nicht mit Audiokabeln. Andernfalls können im System
Störgeräusche auftreten.
• Halten Sie den Gleichspannungswandler von den
Antennenkabeln und der Rückseite des Geräts fern.
Andernfalls kann es beim Empfang von
Radioprogrammen zu Störgeräuschen kommen.
= Fernbedienungs-Schnittstellenstecker
An die Fernbedienungs-Schnittstellenbox.
> Systemschalter
Wenn Sie einen Prozessor mit Ai-NET-Funktion
anschließen, bringen Sie diesen Schalter in die
Position EQ/DIV. Ist kein Gerät angeschlossen, lassen
Sie den Schalter in der Position NORM.
HINWEIS
Schalten Sie das Gerät unbedingt aus, bevor Sie den
Schalter umstellen.
? Einstellen des 3WAY/2 WAY-Schalters
Stellen Sie den 3way/2way-Schalter je nach
verwendetem Audiosystem ein.
System, bei dem die Frequenzen in einen
Hochfrequenz-, einen Mittelfrequenz- und einen
Niedrigfrequenzbereich unterteilt sind.
Schalterpositionen: 3WAY
Hochfrequenz-
Lautsprecher (L)
Mittelfrequenz-
Lautsprecher (L)
Niedrigfrequenz-
Lautsprecher (L)
Ausgang hinten
Hochfrequenz-
Lautsprecher (R)
Mittelfrequenz-
Lautsprecher (R)
Niedrigfrequenz-
Lautsprecher (R)
SUB-W-Ausgang
