Zeitverzögerung:
In einem Fahrzeug sind die Abstände zwischen
Zuhörern und Lautsprechern naturgemäß sehr
unterschiedlich. Die unterschiedlichen Abstände der
Zuhörer zu den Lautsprechern führen zu einer
Verschiebung der Klangbilder und der Frequenz-
merkmale. Dies ist darauf zurückzuführen, daß die
Tonsignale das rechte Ohr eines Zuhörers nicht
zeitgleich mit dem linken Ohr erreichen.
Um diesen Effekt zu korrigieren, kann der CDA-
7878R das Tonsignal an die Lautsprecher, die sich
der jeweiligen Hörposition am nächsten befinden,
zeitverzögert ausgeben. Dadurch entsteht effektiv
der Eindruck, daß sich diese Lautsprecher weiter
von der Hörposition entfernt befinden. Der Zuhörer
wird so gewissermaßen genau in die Mitte zwischen
die Lautsprecher rechts und links gerückt.
Die Einstellung erfolgt für jeden Lautsprecher in
Schritten von je 0,1 ms.

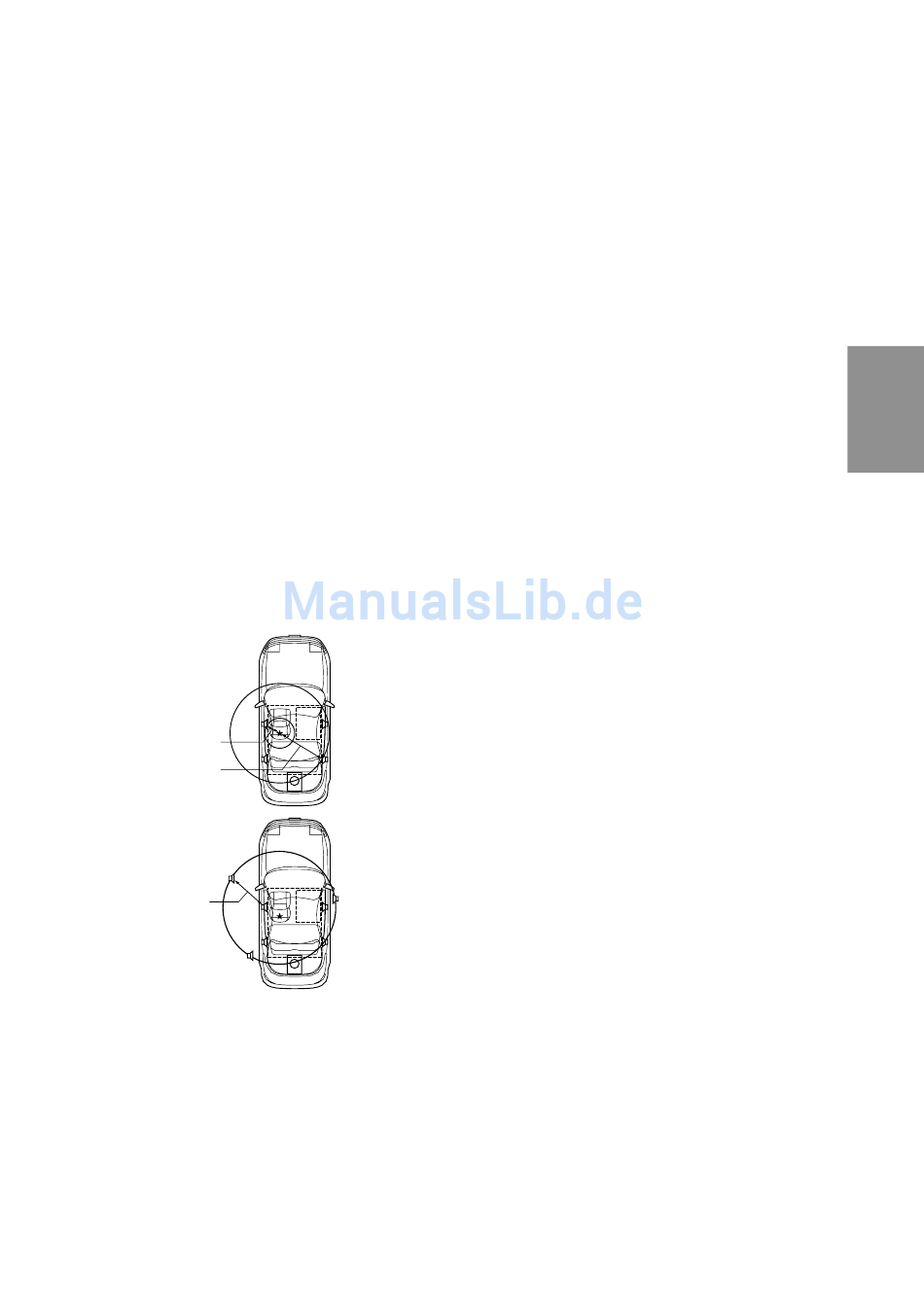

Beispiel 1. Hörposition: Sitz vorne links
Stellen Sie für den Frontlautsprecher links eine
große Zeitverzögerung, für den Hecklautsprecher
rechts eine geringe oder keine Verzögerung ein.
0.5 m
(19-11/16")
2.25 m
(88-9/16")
5.1 ms
Im folgenden wird der Zeitverzögerungswert für den
Frontlautsprecher links (siehe Diagramm links)
berechnet.
Bedingungen:
Größter Abstand Lautsprecher – Hörposition: 2,25 m
Abstand Hochtöner vorne rechts – Hörposition: 0,5 m
Berechnung: L = 2,25 m – 0,5 m = 1,75 m
Zeitverzögerung = 1,75 ÷ 343* × 1000 = 5,1 (ms)
*Schallgeschwindigkeit: 343 m/s bei 20˚C
Dies bedeutet folgendes: Bei einem
Zeitverzögerungswert von 5,1 ms für den Frontlaut-
sprecher links scheint der Abstand zwischen
Hörposition und Frontlautsprecher links identisch mit
dem Abstand zwischen der Hörposition und dem am
weitesten entfernten Lautsprecher zu sein.
Das Klangbild ist nicht ausgewogen, da die
verschiedenen Lautsprecher unterschiedlich weit von
der Hörposition entfernt sind.
Die Differenz im Abstand zur Hörposition zwischen
dem Frontlautsprecher rechts und dem
Hecklautsprecher rechts beträgt 1,75 m.
Durch eine verzögerte Signalausgabe läßt sich die
Zeitdifferenz ausgleichen, mit der die Tonsignale die
Hörposition erreichen.
Die Tonsignale werden am Frontlautsprecher links
um 5,1 ms verzögert ausgegeben, so daß sie die
Hörposition zeitgleich mit den Tonsignalen von den
anderen Lautsprechern erreichen.
Beispiel 2. Hörposition: alle Sitze
Stellen Sie die Zeitverzögerung für alle Lautsprecher
auf fast denselben Wert ein.
1
Messen Sie in der Hörposition (Fahrersitz usw.)
den Abstand (in Metern) zwischen Ihrem Kopf
und den verschiedenen Lautsprechern.
2
Berechnen Sie die Differenz zwischen dem
Abstand zum am weitesten entfernen
Lautsprecher und dem Abstand zu den übrigen
Lautsprechern.
L = (Abstand zum am weitesten entfernten
Lautsprecher) – (Abstand zu anderen
Lautsprechern)
3
Teilen Sie die für die Lautsprecher berechneten
Abstände durch die Schallgeschwindigkeit (343
m/s bei 20˚C).
Dies ergibt die Zeitverzögerungswerte für die
verschiedenen Lautsprecher.
