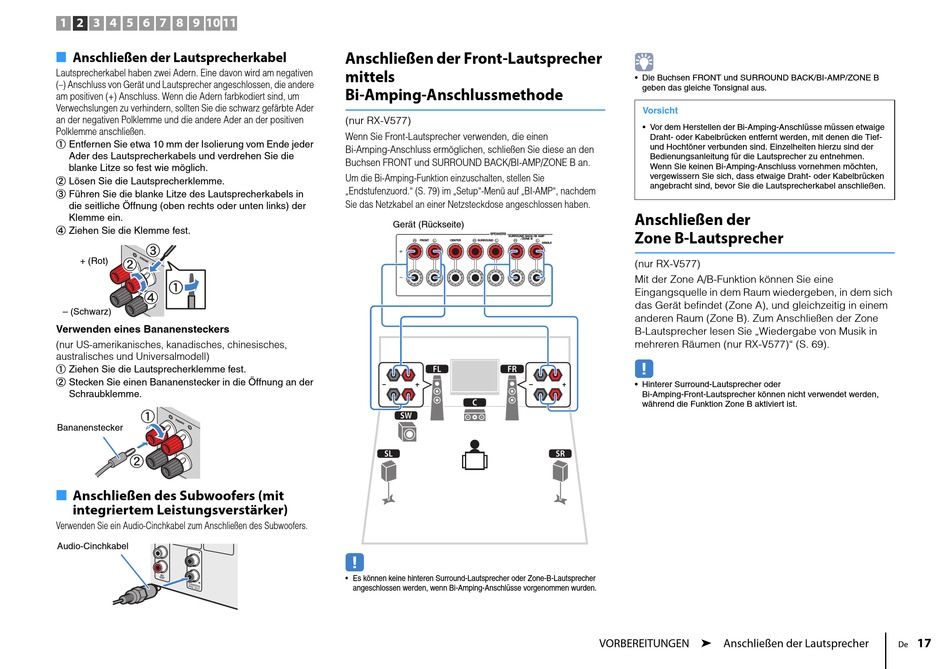

Anschließen der Lautsprecherkabel
Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen
(–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere
am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um
Verwechslungen zu verhindern, sollten Sie die schwarz gefärbte Ader
an der negativen Polklemme und die andere Ader an der positiven
Polklemme anschließen.
a Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder
Ader des Lautsprecherkabels und verdrehen Sie die
blanke Litze so fest wie möglich.
b Lösen Sie die Lautsprecherklemme.
c Führen Sie die blanke Litze des Lautsprecherkabels in
die seitliche Öffnung (oben rechts oder unten links) der
Klemme ein.
d Ziehen Sie die Klemme fest.
c
F R
+ (Rot) b
O N
T
a a
d
– (Schwarz)

Verwenden eines Bananensteckers

(nur US-amerikanisches, kanadisches, chinesisches,
australisches und Universalmodell)
a Ziehen Sie die Lautsprecherklemme fest.
b Stecken Sie einen Bananenstecker in die Öffnung an der
Schraubklemme.
a
F R
O N
T
Bananenstecker
b
■
Anschließen des Subwoofers (mit
integriertem Leistungsverstärker)
Verwenden Sie ein Audio-Cinchkabel zum Anschließen des Subwoofers.
Audio-Cinchkabel
1
AV
OU T
2
Anschließen der Front-Lautsprecher
mittels
Bi-Amping-Anschlussmethode
(nur RX-V577)
Wenn Sie Front-Lautsprecher verwenden, die einen
Bi-Amping-Anschluss ermöglichen, schließen Sie diese an den
Buchsen FRONT und SURROUND BACK/BI-AMP/ZONE B an.
Um die Bi-Amping-Funktion einzuschalten, stellen Sie
„Endstufenzuord." (S. 79) im „Setup"-Menü auf „BI-AMP", nachdem
Sie das Netzkabel an einer Netzsteckdose angeschlossen haben.
Gerät (Rückseite)
SPEAKERS
SURROUND BACK/BI AMP
/ZONE B
FRONT CENTER SURROUND
1 2
3
9
4
• Es können keine hinteren Surround-Lautsprecher oder Zone-B-Lautsprecher
angeschlossen werden, wenn Bi-Amping-Anschlüsse vorgenommen wurden.
• Die Buchsen FRONT und SURROUND BACK/BI-AMP/ZONE B
geben das gleiche Tonsignal aus.
Vorsicht
• Vor dem Herstellen der Bi-Amping-Anschlüsse müssen etwaige
Draht- oder Kabelbrücken entfernt werden, mit denen die Tief-
und Hochtöner verbunden sind. Einzelheiten hierzu sind der
Bedienungsanleitung für die Lautsprecher zu entnehmen.
Wenn Sie keinen Bi-Amping-Anschluss vornehmen möchten,
vergewissern Sie sich, dass etwaige Draht- oder Kabelbrücken
angebracht sind, bevor Sie die Lautsprecherkabel anschließen.
Anschließen der
Zone B-Lautsprecher
SINGLE
(nur RX-V577)
Mit der Zone A/B-Funktion können Sie eine
Eingangsquelle in dem Raum wiedergeben, in dem sich
das Gerät befindet (Zone A), und gleichzeitig in einem
anderen Raum (Zone B). Zum Anschließen der Zone
B-Lautsprecher lesen Sie „Wiedergabe von Musik in
mehreren Räumen (nur RX-V577)" (S. 69).
• Hinterer Surround-Lautsprecher oder
Bi-Amping-Front-Lautsprecher können nicht verwendet werden,
während die Funktion Zone B aktiviert ist.
5
VORBEREITUNGEN ➤ Anschließen der Lautsprecher
17
