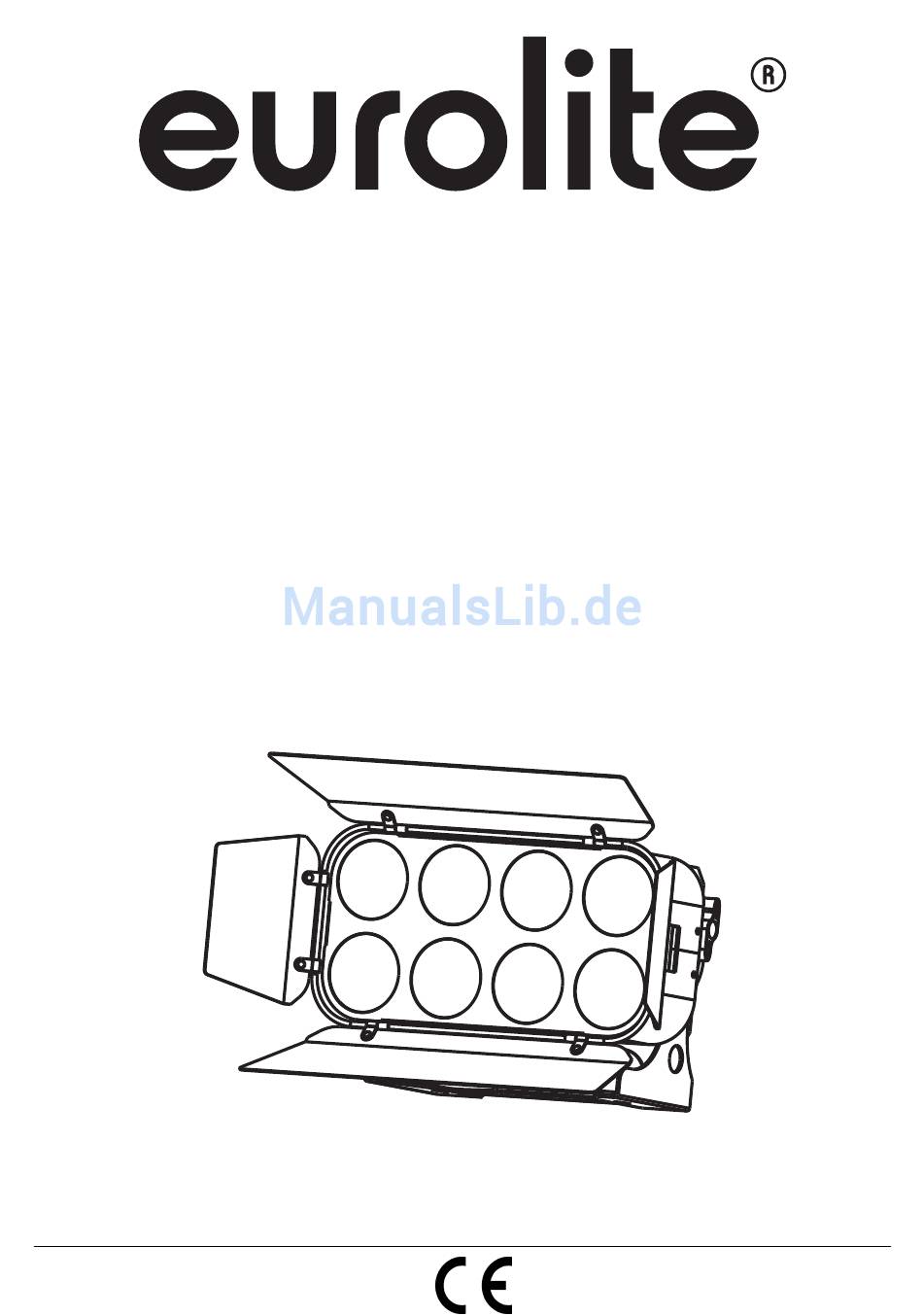

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PMC-8x30W COB RGB MFL Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41606450 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00080137.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PMC-8x30W COB RGB MFL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Professionelles MFL COB-Performance-Cluster mit 25° Abstrahlwinkel Bedienbar im Standalone-Modus über Steuereinheit mit LCD-Anzeige oder im DMX Modus über • jeden handelsüblichen DMX-Controller (belegt max. 33 Kanäle) 3, 4, 5, 6, 12, 24, 28 oder 33 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten •... -
Seite 7: Installation
INSTALLATION Der LED PMC-8x30W COB RGB MFL kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Bodenbefestigung
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. -
Seite 9: Dmx-512 Ansteuerung
DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX- Kabel erfolgen. -
Seite 10: Anschluss Zwischen Geräten
Ausgang mit dem Netzanschluss des nächsten Gerätes bis alle Geräte angeschlossen sind. Bitte beachten: Es dürfen max. 8 EUROLITE LED PMC-8x30W COB RGB MFL Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. -
Seite 11: Auto-Modus
Auswählen eines Chasers Drücken Sie die MODE Taste um den internen Programm Modus zu wählen. Wählen Sie den gewünschten Chaser (P02 – P14) über die UP oder DOWN Tasten aus. (Siehe folgende Tabelle). Drücken Sie die ENTER Taste um jeweils die Geschwindigkeit und Flash Einstellungen zu wählen. Über die UP oder DOWN Tasten können Sie die gewünschten Werte eingeben. -
Seite 12: Weißabgleich
Dimmergeschwindigkeit (Sprungantwort) Um die Dimmergeschwindigkeit einzustellen, drücken Sie die MODE-Taste und wählen Sie DIMMER. Drücken Sie die ENTER-Taste. Über die UP-/DOWN-Taste stellen Sie die Dimmergeschwindigkeit: RESPON01 (Ansprechverhalten von LEDs) oder RESPON02 (Ansprechverhalten von Halogenlampen) ein. Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und um diesen Modus zu verlassen. Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. -
Seite 13: Dmx-Protokoll
Adressierung des Geräts Um die Startadresse einzustellen drücken Sie die MODE Taste bis das Display DMX MODE anzeigt Drücken Sie die ENTER Taste und das Display zeigt 001 an. Sie können nun die gewünschte Adresse über die UP oder DOWN Tasten auswählen. Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung, und um einen DMX Kanal Modus auswählen. -
Seite 14: Kanal-Modus
12-Kanal-Modus: Kanal: Wert: Funktion: 000-255 Rot 1 Grün 1 000-255 000-255 Blau 1 000-255 Rot 2 000-255 Grün 2 Blau 2 000-255 000-255 Rot 3 000-255 Grün 3 Blau 3 000-255 Rot 4 000-255 000-255 Grün 4 000-255 Blau 4 24-Kanal-Modus: Kanal: Wert:... - Seite 15 28-Kanal-Modus CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 27 0 - 15 Dimmer 16 - 23 (0-255) (0-255) (0-255) (0-255) 24 – 31 32 – 39 40 – 47 48 – 55 56 – 63 64 –...
- Seite 16 33-Kanal-Modus: Kanal: Wert: Funktion: 000-255 Rot 1 Grün 1 000-255 000-255 Blau 1 000-255 Dimmer 1 000-255 Rot 2 Grün 2 000-255 000-255 Blau 2 000-255 Dimmer 2 Rot 3 000-255 Grün 3 000-255 000-255 Blau 3 000-255 Dimmer 3 Rot 4 000-255 000-255...
-
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. - Seite 18 EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE TH-150 Theaterhaken, silber 58000735 EUROLITE TH-150S Theaterhaken, schwarz 58000736 EUROLITE DMX Operator 192 Controller 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE LED SAP-512 Standalone-Player 51860152...
-
Seite 19: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PMC-8x30W COB RGB MFL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 20: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Seite 21: Description Of The Device
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters. -
Seite 22: Overview
Overview 1. DMX IN, 5-pin 2. DMX IN, 3-pin 3. Barndoors 4. LCD display with operating buttons 5. DMX OUT, 5-pin DMX occup ation : DMX IN 1: Grou nd DMX OUT 2: Signa l (-) 6. DMX OUT, 3-pin 3: Signa l (+) DMX occup ation: DMX IN... -
Seite 23: Floor Mounting
The device has to be installed out of the reach of people. If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used. The device must never be fixed swinging freely in the room. Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have doubts concerning the safety of a possible installation, do NOT install the device! Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's... -
Seite 24: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin, or 5-pin, XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 25: Connection Between Devices
On the rear panel, there is a Neutrik PowerCon socket (Power Out). Connect the output with the input of the next fixture until all fixtures are connected. Please note: A maximum of 8 EUROLITE LED PMC-8x30W COB RGB MFL devices may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Seite 26: Auto Mode
Please press the ENTER button to confirm and to exit this mode. Note: Under Chasers FLOW 8 and FLOW 9 there are 2 sub-programs to choose from (C1, C2). Please press the ENTER button twice to reach the sub-programs. The desired color combinations can be selected via the UP or DOWN buttons. -
Seite 27: White Balance
Manual settings like adjusting the DMX starting address are no longer needed. This is especially useful when the device is installed in a remote area. RDM is integrated n the DMX-protocol without influencing the connections. The RDM-data is transmitted via the standard XLR-poles 1 and 2 –... -
Seite 28: Dmx-Protocol
DMX-Protocol 3-channel mode Channel: Value: Function: CH 1 000-255 Red (0 - 100 %) CH 2 000-255 Green (0 - 100 %) CH 3 000-255 Blue (0 - 100 %) 4-channel mode Channel: Value: Function: CH 1 000-255 Red (0 - 100 %) CH 2 000-255 Green (0 - 100 %) -
Seite 29: Channel Mode
24- Channel mode: Channel: Value: Function: Red 1 000-255 Green 1 000-255 000-255 Blue 1 000-255 Red 2 Green 2 000-255 000-255 Blue 2 000-255 Red 3 Green 3 000-255 Blue 3 000-255 000-255 Red 4 000-255 Green 4 Blue 4 000-255 Red 5 000-255... - Seite 30 Note: When FLOW 8 or FLOW 9 under channel 1 is chosen, you can select the desired color under channel 4 or 5 (0-255). Channel 28 White Balance Value: Function: 000-150 No function White balance – red 151-180 Red flashes, adjust the brightness with channel 27 and save it with the values 251-255 White balance –...
-
Seite 31: Cleaning And Maintenance
Channel 33 White Balance Value: Function: 000-150 No function White balance – red 151-180 Red flashes, adjust the brightness with channel 32 and save it with the values 251-255 White balance – green 181-210 Green flashes, adjust the brightness with channel 32 and save it with the values 251-255 White balance –... -
Seite 32: Technical Specifications
Weight: 6.5 kg Accessories: No.: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 EUROLITE TH-150 Theatre hook, silver 58000735 EUROLITE TH-150S Theatre hook, black 58000736 EUROLITE DMX operator 192 controller 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024...
