MONT GE

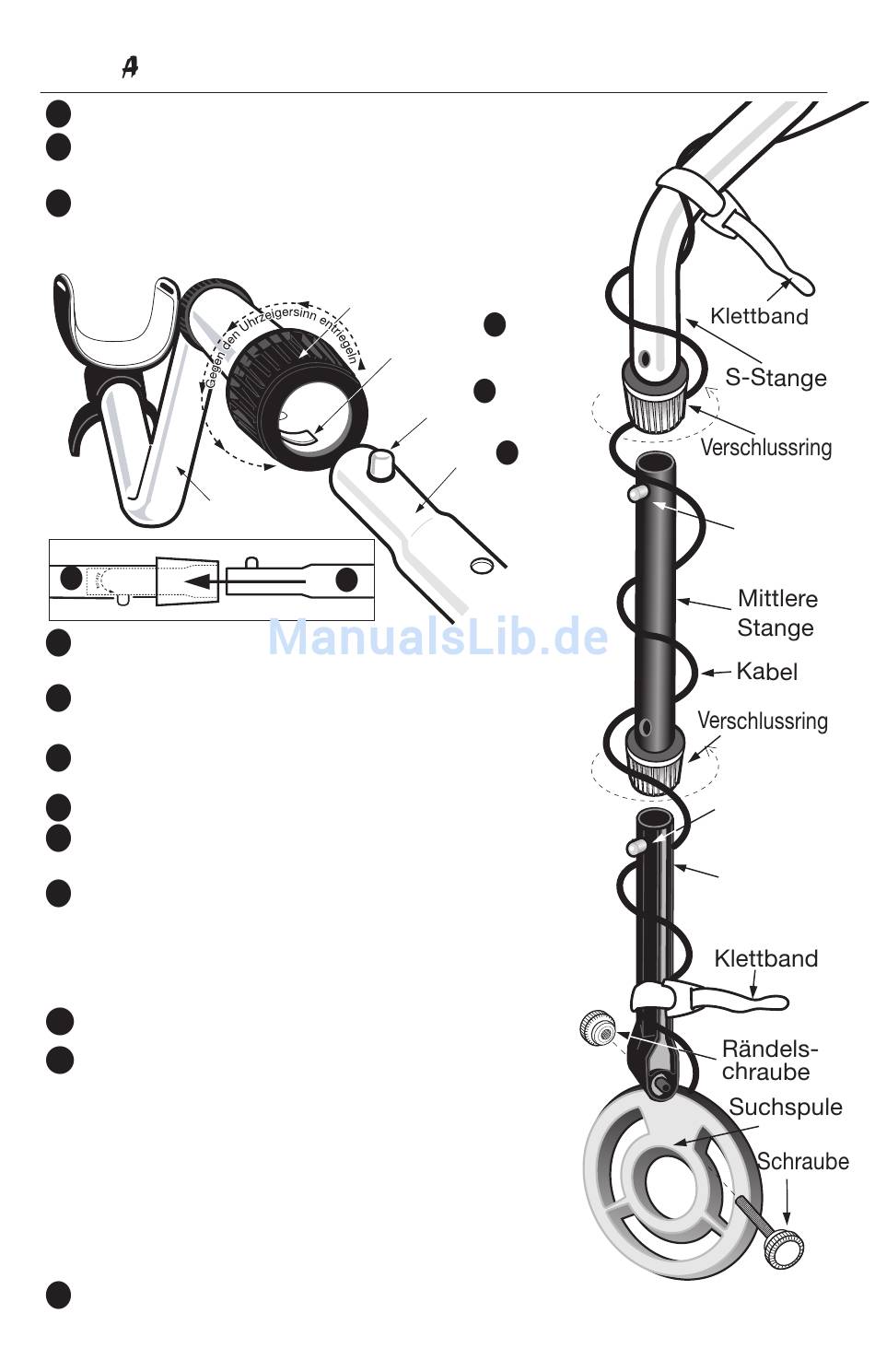

Die S-Stange senkrecht positionieren.
Drehen Sie den SICHERUNGSRING gegen den
1
Uhrzeigersinn.
2
Führen Sie Ihren Finger in das Rohr und vergewissern
Sie sich, dass die INNERE NOCKENSICHERUNG auf
3
der Innenseite des Rohrs bündig sitzt.
Obere Stange
Obere Stange
5
Führen Sie die MITTLERE STANGE in das S-Rohr, der
SILBERNE BOLZEN muss dabei nach oben zeigen
4
Drehen Sie die MITTLERE STANGE, bis sich der
SILBERNE BOLZEN in dem Bolzenanker befindet.
5
Drehen
Sie
Uhrzeigersinn, bis er einrastet.
6
Wiederholen Sie diesen Vorgang an der UNTEREN STANGE.
Bringen Sie die SUCHSPULE mit der SCHRAUBE und
7
RÄNDELSCHRAUBE an der UNTEREN STANGE an.
8
Stellen Sie die Länge der UNTEREN STANGE so ein,
dass Sie eine bequeme aufrechte Körperhaltung
9
einnehmen, lassen Sie Ihren Arm entspannt an der Seite
hinab hängen und halten Sie die SUCHSPULE vor sich
parallel zum Boden.
Das KABEL fest um die STANGEN wickeln.
10
KABELSTECKER an das Gehäuse anschließen. Kabel
oder Stecker nicht verdrehen. Nur den Sicherungsring
11
drehen. Geringen Fingerdruck ausüben, damit er in das
Gewinde eingreift. Das Gewinde nicht verkanten. Wenn
der Sicherungsring an der Verschraubung in das
Gewinde greift, ihn fest drehen, damit sichergestellt ist,
dass er sehr fest sitzt. Wenn der Sicherungsring an der
Verschraubung in das Gewinde greift, befindet er sich
möglicherweise nicht über allen Gewinden.
Beide VERSCHLUSSRINGE festziehen.
*
Hinweis: Sehr große Anwender können die optional erhältliche Verlängerungsstange (TUBE5X) kaufen, um die Reichweite zu erhöhen.
12
Das gezwungene Hineintreiben der MITTLEREN STANGE mit angehobener
NOCKENSICHERUNG kann ein Grat an der Nockensicherung verursachen. Falls dies
Achtung:
geschieht, den Grat mit einem Messer entfernen, damit ein einfaches Einführen möglich ist.
Sicherungskragen
Haltenocken
Mittlere Stange
4
den
SICHERUNGSRING
Innerer
2
Silberner
3
Knopf
Mittlere
Stange
4
im
Silberner
Bolzen
Silberner
Bolzen
Untere
Stange
5
