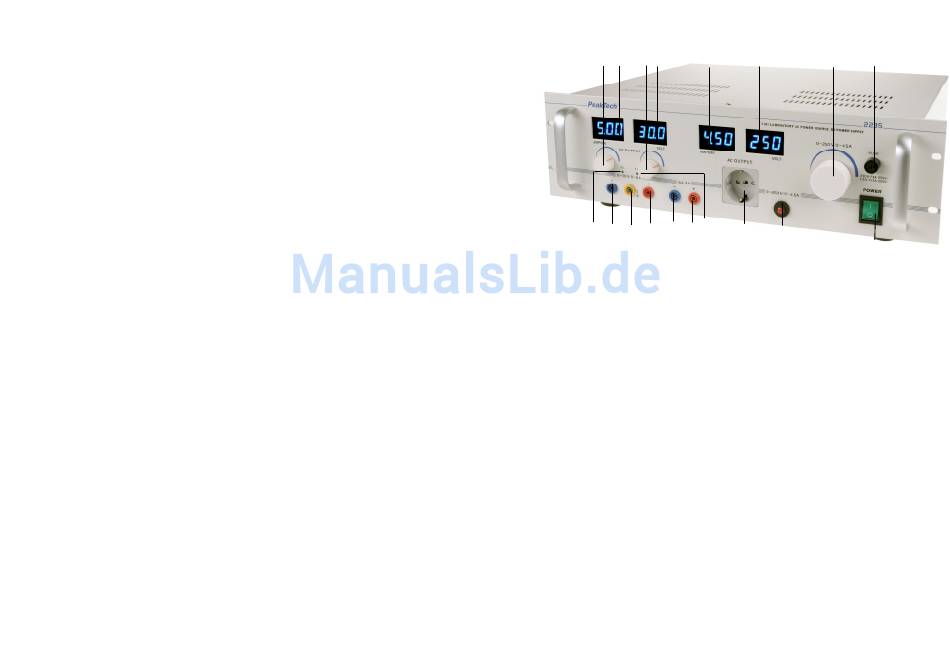

3. Bedienelemente
1
3
2 4
6
13
12
18
17
16 15
14
1. DC-Konstantstromeinstellung: Einstellung des DC-
Ausgangsstroms (Einstellung des Strombegrenzungswerts)
2. DC-Konstantspannungseinstellung: Einstellung der DC-
Ausgangsspannung
3. DC-Stromanzeige: zeigt den Ausgangsstrom auf der LED-
Anzeige an
4. DC-Spannungsanzeige: zeigt die Ausgangsspannung auf der
LED-Anzeige an
5. AC-Konstantspannungseinstellung: Einstellung der AC-Ausgangs-
spannung
6. AC-Stromanzeige: zeigt den Ausgangsstrom auf der LED-Anzeige an
7. AC-Spannungsanzeige: zeigt die Ausgangsspannung auf der LED-
Anzeige an
8. Sicherungshalter für das Gerät
9. Hauptschalter: die LED leuchtet, wenn das Gerät eingeschaltet ist
10. Sicherungshalter für den AC-Ausgang
11. Regelbarer AC-Spannungsausgang (0~250 V/4,5 A)
12. 5 V-Festspannungsausgangsklemme (+): zum Anschluss an den
Pluspol der Last
13. 5 V-Festspannungsausgangsklemme (-): zum Anschluss an den
Minuspol der Last
14. DC-Ausgangsklemme (+): zum Anschluss an den Pluspol der Last
15. Geräteerde: zur Erdung des Gehäuse
16. DC-Ausgangsklemme (-): zum Anschluss an den Minuspol der Last
5
7
8
11
10
9
