- Seite 1 Produkt-Datenblatt - Technische Daten, Spezifikationen Weitere Informationen im Web-Shop www.meilhaus.de und in unserem Download-Bereich. Kontakt Technischer und kaufmännischer Vertrieb, Preisauskünfte, Angebote, Test-Geräte, Beratung vor Ort: Tel: 0 81 41 - 52 71-0 0 81 41 - 52 71-129 FAX: E-Mail: sales@meilhaus.de Downloads: www.meilhaus.de/infos/download.htm...

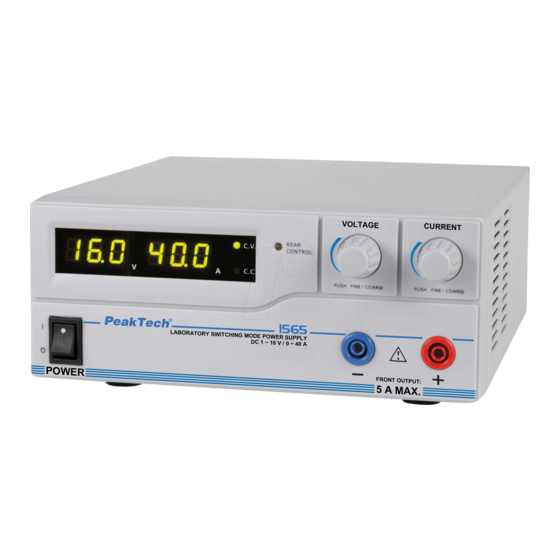

- Seite 2 1565 / 1570 / 1575 1580 / 1585 Bedienungsanleitung / Operation manual DC – Schaltnetzteile mit USB-Schnittstelle / Switching Mode DC Power Supplies with USB-interface...
-
Seite 3: Sicherheitshinweise
Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Das Gerät nicht mit Strömen über 40 A (P 1565), 60 A (P 1570), 20 A (P 1575), 30 A (P 1580), 15 A (P 1585) belasten, ansonsten könnte dies zu Beschädigungen des Gerätes führen. -
Seite 4: Technische Merkmale
Schaltnetzteile hohe Effizienz von bis zu 85% (P 1565/1570); 87% (P 1575); 86% (P 1580); 88% (P 1585) Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert somit die Beschädigung interner Schaltkreise. - Seite 5 6. Anschlüsse des AUX-Ausganges für Belastungen bis max. 5A (Front) Hinweis: Die maximale Strombelastung beträgt 40 A (P 1565); 20 A (P 1575); 15 A (P 1585) (AUX+Hauptausgang) 7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1565);...
- Seite 6 4. Anschlüsse und Bedienelemente am Gerät (P 1570 und 1580) 1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen 2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden 3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs 4.
- Seite 7 Auswechseln einer defekten Sicherung Ursache des Defektes bestimmen und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. (P 1565/1575/1585) = T4AL250V; P 1570/1580 = T8AL250V) bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestellen.
-
Seite 8: Zusätzliche Funktionen
5.2. Anschluss und Inbetriebnahme des Gerätes 1. Vor Anschluss des Netzsteckers an eine Steckdose sicherstellen, dass die verfügbare Netzspannung mit der für das Schaltnetzteil erforderlichen Netzspannung (siehe Spannungsangabe an der Rückseite des Gerätes) übereinstimmt. Vor Anschluss des Netzkabels an das Schaltnetzteil Gerät ausschalten. 2. - Seite 9 Das Netzgerät verfügt über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung). Stellen Sie den Moduswähler 8 (P 1565/1575/1585) bzw. 9 (P 1570/1580) auf den gewünschten Modus. Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.
- Seite 10 1. In diesem Modus leuchtet die „Rear Control“-Lampe um anzuzeigen, dass die Einstellknöpfe der Vorderseite deaktiviert sind. 2. Über den RECALL-Auswahlschalter (9) (P 1565/1575/1585) bzw. 10 (P 1570/1580) stehen 3 voreingestellte Ausgabewerte P1/ P2/ P3 zur Verfügung. 3. Die werkseitig voreingestellten Werte werden in der nachstehenden Tabelle aufgeführt.
- Seite 11 6.5.2. So stellen Sie das Gerät auf die Werkseinstellung zurück Im Abschnitt 6.5.1.. wird beschrieben, wie 3 Voreinstellungen abgespeichert werden können. Wenn Sie diese Voreinstellungen zurücksetzen wollen, können Sie dies im MENU-Modus ausführen: Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren. Wird „CCO“...
- Seite 12 6.5.3. Manuelle Nullstellung der Stromanzeige Das Netzgerät führt bei jedem Neustart eine automatische Nullstellung der Stromanzeige durch. Sollte diese Nulleinstellung während des normalen Betriebes benötigt werden und es ist nicht gewünscht das Gerät neu zu starten, kann dies auch manuell durchgeführt werden. Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren.
-
Seite 13: Betrieb
7. Betrieb 1. Diese Serie aus vier Modellen verfügt über verschiedene Ausgangsspannungen und Ströme. Modell Ausgangsspannung Maximaler Belastungsstrom ® PeakTech 1565 0 - 40 A 1 – 16 V ® PeakTech 1570 0 - 60 A ® PeakTech 1575 0 - 20 A 1 –... -
Seite 14: Benutzung Der Einstellregler
6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät. 9. Fernsteuerung 9.1. Fernsteuerung (P 1565 / 1575) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus... - Seite 15 Methode B: Verwenden Sie zwei 0-5kOhm Potentiometer Hinweis: Potentiometer 5kOhm PIN-Belegung des Remote-Steckers für Potentiometer Funktionen Beschreibung interne DC +5V Potentiometer Ende Spannungseinstellung Schleiferkontakt des Potentiometers Stromeinstellung Schleiferkontakt des Potentiometers Ground Anderes Potentiometer Ende Ausgang Aus mit Ground kurzschließen N.A. N.A.
- Seite 16 9.2. Remote Ausgang ON/OFF (PeakTech 1565/1575/1585) Die Remote Ausgang ON/OFF-Steuerung kann in allen auswählbaren Betriebsmodi (Normal, Preset, Remote und Set-Modus) aktiviert werden. 1. PIN 5 ist offen und der Ausgang ist ON. 2. PIN 5 und PIN 4 (Ground) kurzgeschlossen und der Ausgang ist OFF.
- Seite 17 b.) Löten Sie drei Leitungen (22AWG / 0,33mm ) an PIN 1, 2 und 4 des schwarzen Steckerteils PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite.
- Seite 18 Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass die Last von den Anschlüssen vollständig getrennt ist. 2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4. 3. Schalten Sie das Netzgerät ein. 4. Drehen Sie das Potentiometer von einem Anschlag zum Anderen, zur Überprüfung des gesamten Ausgangsspannungsbereiches.
- Seite 19 Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. Stecken Sie den Remote-Stecker in die Buchse an der Rückseite. Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker. Außenring Nachdem diese Schritte durchgeführt wurden, können Sie zwischen den im Folgenden beschriebenen Messmethoden auswählen (Methode A oder B) Methode A: Verwendung einer externen Spannungsquelle...
- Seite 20 Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. 2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.
- Seite 21 9.5. Fernsteuerung (PeakTech 1570/1580) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern Stromfernsteuerung, damit Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten. Methode A: Verwenden Sie zwei externe einstellbare DC-Spannungsquellen...
-
Seite 22: Spezifikationen
10. Spezifikationen Modell P 1565 P 1570 P 1575 P 1580 P 1585 Ausgang 1 – 16V DC 1 – 16V DC 1 – 32V DC 1 – 32V DC 1 – 60V DC Regelbare Ausgangsspannung 0 – 60 A 0 –... -
Seite 23: Störungen Und Fehlerbehebung
11. Störungen und Fehlerbehebung 11.1. OVP: Überspannungsschutz Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellten Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiten, wird Schutzfunktion ausgelöst Ausgangsstrom ausgeschaltet. Im Display erscheint die OVP-Warnmeldung wie unten abgebildet. - Seite 24 11.3. OLP: Überlastschutz Normalerweise wird der Überlastschutz durch den Konstantstrom-Modus gewährt. Arbeit der CC-Modus nicht ordnungsgemäß und bleibt dies unbemerkt, kann es zu schweren Schäden an Ihrem Prüfstück oder der angeschlossen Last kommen. Der OLP dient zur Minimierung von Schäden bei Ihren angeschlossen Lasten, sollte das Netzgerät eines Tages ausfallen.
-
Seite 25: Verwendung Der Usb-Schnittstelle
12. Verwendung der USB-Schnittstelle Systemvorraussetzungen: Windows XP / VISTA / 7 (32 / 64 Bit) USB-Treiber: Silicon Lab CP210x USB-Treiber (Treiber auf beiliegender CD im Unterordner: „USB CP210x Drivers V6.5 for Win_XP_S2K3_Vista_7“) 12.1. Haupt-Anzeigefenster: Das Hauptanzeigefenster ist in 7 Bereiche unterteilt. Anzeigefeld: Echtzeit-Informationen der Stromversorgung Hauptkonfigurations - und Datenprotokoll Anzeigefeld: Zur Änderung der allgemeinen Einstellungen des Programms und der Darstellung des Datenprotokolls. - Seite 26 12.2. Anzeigefeld Die Anzeige zeigt folgende Informationen - Wert der Ausgangsspannung - aktuelle Ausgangswerte - Ausgangswert der Leistung - Output On/Off - Status - C.V. / C.C. Modus - eingestellte Werte 12.3. Ausgangswerte einstellen Es ist möglich die gewünschte Ausgangsspannung und den Ausgangsstrom direkt einzugeben und dann durch klicken auf "Set"...
- Seite 27 12.4. Externes Zeitprogramm Externes zeitgesteuertes Programm, welches vollständig vom PC gesteuert wird. Nach Ablauf der voreingestellten Zeit verändert das Programm die Spannungs – und Stromwerte der Stromversorgung. Wählen Sie die “External Timed Program“ Registerkarte, um auf die „External Timed Program“ Registerkarte zu wechseln.
- Seite 28 - Sie können mit Hilfe der up / down Tasten den Wert ändern oder direkt den Eingabewert in der Tabelle bearbeiten. Wenn die Zeit auf 0 gesetzt ist, wird dieser Schritt übersprungen. Es ist möglich einen beliebigen Zyklus (Programmdurchlauf) zwischen 0-999 mit Hilfe des Schiebereglers oder direkt über das Textfeld einen Wert einzugeben.
- Seite 29 Die PC-Schnittstelle und der Remote-Modus können die mühsame Eingabe von Einträgen an der Stromversorgung ersetzen. Da alle Daten zusammen auf dem Monitor angezeigt werden, ist die Möglichkeit der Fehleingabe stark reduziert. Daten können in unterschiedliche Gruppen eingeteilt, gespeichert, exportiert und zu jeder Zeit abgerufen werden.
- Seite 30 Für eine spätere Auswertung ist es möglich die Daten in eine CSV-Datei zu speichern. Schaltfläche drücken, um die Daten in eine CSV-Datei zu speichern Schaltfläche drücken, um Daten einer CSV-Datei zur Analyse zu öffnen Schaltfläche drücken, um die Einstellungen an einen Drucker auszugeben. 12.7.
- Seite 31 Schaltfläche drücken, um die „Internal Preset Memory“ – Einstellungen in eine CSV- Datei zu speichern. Schaltfläche drücken, um die CSV-Datei zu öffnen und mit den gespeicherten Einstellungen in das Programm zu laden. Schaltfläche drücken, um die aufgerufenen Einstellungen an einen Drucker zu übertragen.
- Seite 32 12.9. Command Set Command line format COMMAND<parameter1><parameter2>... [CR] Hinweis: Command code & return Function Example value Input Command: Get PS maximum Voltage Input command: GMAX[CR] ¤t value GMAX[CR] Return value: Return value: <voltage><current>[CR] <voltage>=??? 180200[CR] OK[CR] <current>=??? OK[CR] Meaning: Maximum Voltage is 18.0V Maximum Current is 20.0A Input Command: Switch on/off the output of...
- Seite 33 Input Command: Get PS Display values of Input command: GETD[CR] Voltage, Current and GETD[CR] Status of CC/CV Return value: Return value: <voltage><current><status> <voltage>=???? 150016001[CR] [CR] <current>=???? OK[CR] OK[CR] <status>=0/1 (0=CV, 1=CC) Meaning: The PS Display value is 15V and 16A. It is in CC mode.
- Seite 34 Input Command: Get preset upper limit of Input command: GOVP[CR] output Voltage GOVP[CR] Return value: Return value: <voltage>[CR] <voltage>=??? 111[CR] OK[CR] OK[CR] Meaning: The preset upper limit of output Voltage is 11.1V Input Command: Preset upper limit of output Input command: SOVP<voltage>[CR] Voltage SOVP151[CR]...
- Seite 35 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 02/2017/MP -33-...
