PeakTech 6230 Bedienungsanleitung
Festspannungs-schaltnetzteil
Verwandte Anleitungen für PeakTech 6230
Inhaltszusammenfassung für PeakTech 6230

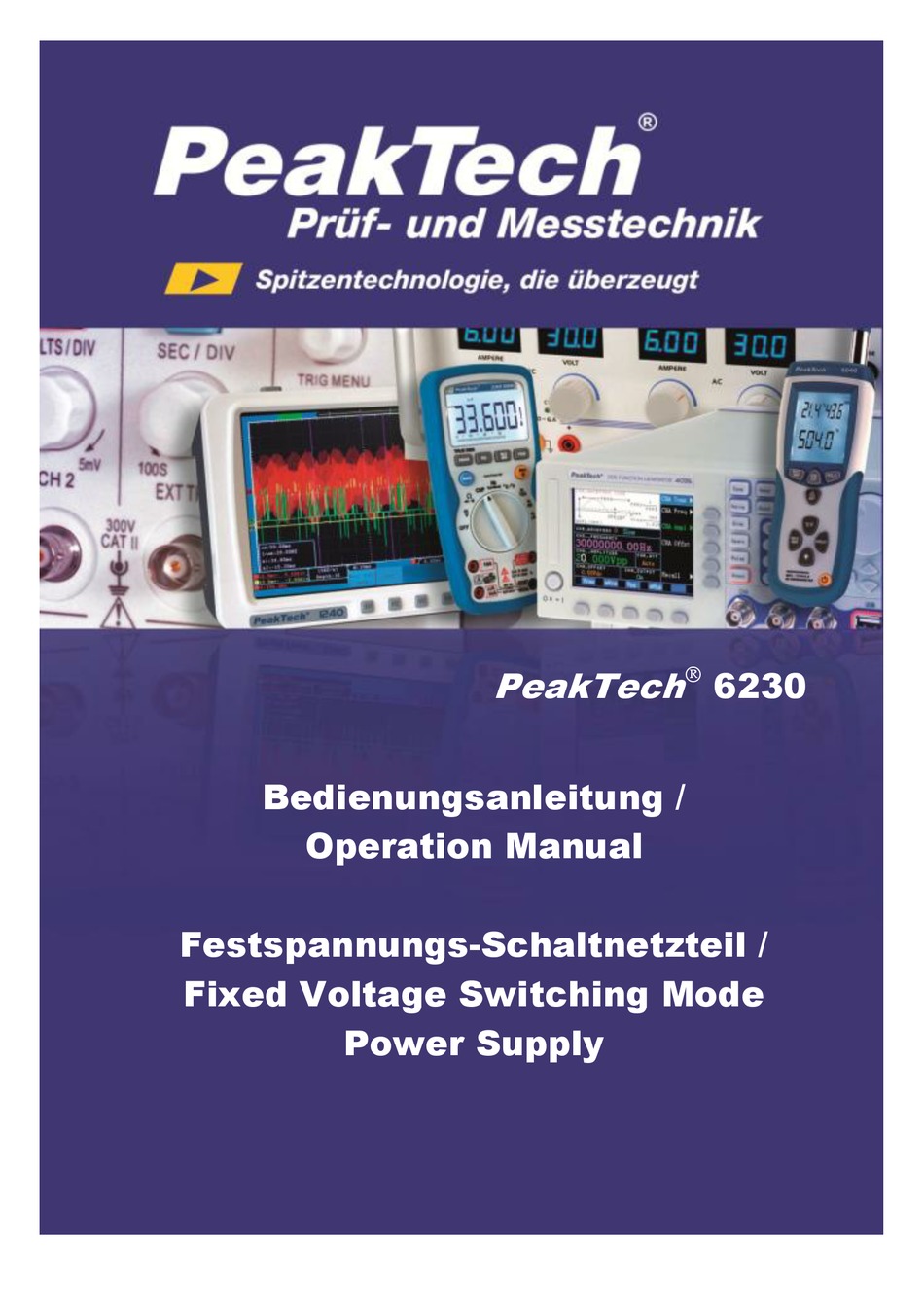

- Seite 1 PeakTech 6230 Bedienungsanleitung / Operation Manual Festspannungs-Schaltnetzteil / Fixed Voltage Switching Mode Power Supply...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte... - Seite 3 * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Defekte Sicherungen einer Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.
- Seite 4 * Niemals die Belüftungsschlitze verdecken * -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
- Seite 5 Vorsicht! Benutzen Sie dieses Netzteil nicht für hohe induktive Lasten wie Magnetspule oder motorisierte Geräte, welche aufgrund des induktiven Rückschlags den Ausgang das Netzteils beschädigen können. Sollte die Gerätesicherung auslösen, benutzen Sie das Gerät nach Austausch nicht sofort wieder, sondern vergewissern Sie sich, dass der Fehler hierfür gefunden und behoben wurde.
-
Seite 6: Anzeigen Und Bedienelemente
3. Anzeigen und Bedienelemente 1. On / Off Schalter 2. „DC Ausgang AN“ Indikator 3. KFZ-Zigarettenanzünderbuchse (10 A max.) 4. Haupt-Gleichspannungsausgang 5. Lüfter (variable Geschwindigkeit) 6. AC-Netzeingang 7. Sicherungshalter 8. Feinabstimmung für Spannungsausgang an der Bodenplatte. (Bereich: 10 ~ 15 V) -
Seite 7: Installation
4. Installation 1. Dieses Netzteil ist nur für den Innenbereich konzipiert, stellen das Gerät in einem gut belüfteten Ort auf und lassen Sie mindestens 50 mm (2 Zoll) Platz auf allen Seiten, damit der Lüfter arbeiten kann. 2. Prüfen Sie, ob die richtige Netzspannung (siehe Typenschild) am Netzteileingang anliegt. - Seite 8 5. Feineinstellung der Ausgangsspannung (10 ~ 15 V) Die geregelte Stromversorgung ist werksseitig auf eine stabile Gleichspannung eingestellt worden. Selten müssen Sie die Feinabstimmung im normalen Betrieb vornehmen, sollte allerdings die Notwendigkeit einer anderen Ausgangsspannung bestehen, entnehmen Sie ihr Vorgehen dem folgenden Absatz. 1.
-
Seite 9: Technische Daten
6. Technische Daten Ausgangsspannung 10 ~ 15V DC Ausgangsstrom 33 A dauer., 36 A max. (Hauptausgangssockel) (1min. 50% Arbeitszyklus) ≤ 50 mV Restwelligkeit , 5 mV ≤ 20 mV (±10% Variation) Netzregelung ≤ 50 mV (10 ~ 100% Last) Lastregelung 110 –... - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 07/2014/Pt.
