5 | Inbetriebnahme
5.7
28/68

Nachkondensator anschliessen

1
2
3
4
5

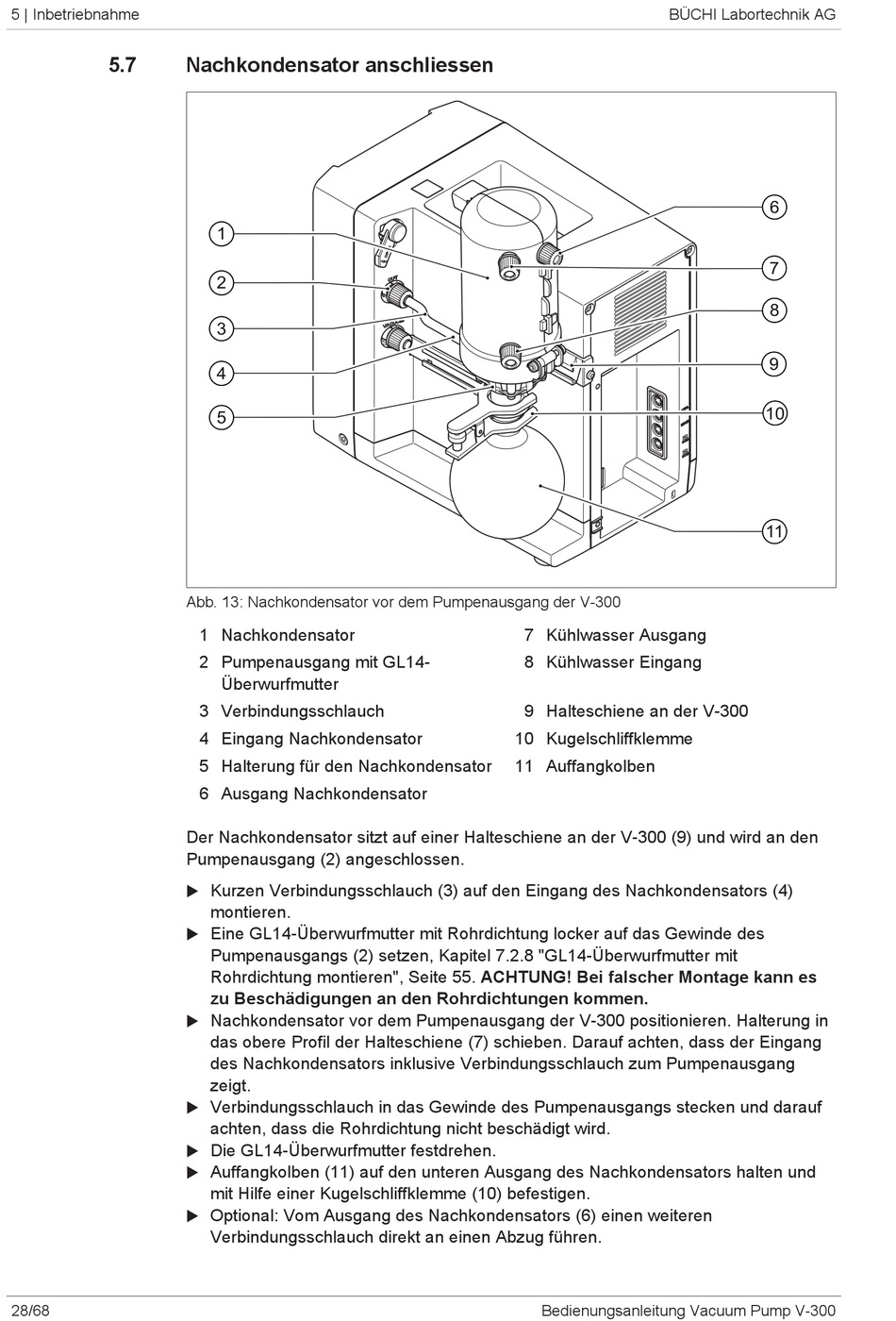

Abb. 13: Nachkondensator vor dem Pumpenausgang der V-300
1 Nachkondensator
2 Pumpenausgang mit GL14-
Überwurfmutter
3 Verbindungsschlauch
4 Eingang Nachkondensator
5 Halterung für den Nachkondensator
6 Ausgang Nachkondensator
Der Nachkondensator sitzt auf einer Halteschiene an der V-300 (9) und wird an den
Pumpenausgang (2) angeschlossen.
Kurzen Verbindungsschlauch (3) auf den Eingang des Nachkondensators (4)
u
montieren.
Eine GL14-Überwurfmutter mit Rohrdichtung locker auf das Gewinde des
u
Pumpenausgangs (2) setzen, Kapitel 7.2.8 "GL14-Überwurfmutter mit
Rohrdichtung montieren", Seite 55. ACHTUNG! Bei falscher Montage kann es
zu Beschädigungen an den Rohrdichtungen kommen.
u Nachkondensator vor dem Pumpenausgang der V-300 positionieren. Halterung in
das obere Profil der Halteschiene (7) schieben. Darauf achten, dass der Eingang
des Nachkondensators inklusive Verbindungsschlauch zum Pumpenausgang
zeigt.
u Verbindungsschlauch in das Gewinde des Pumpenausgangs stecken und darauf
achten, dass die Rohrdichtung nicht beschädigt wird.
Die GL14-Überwurfmutter festdrehen.
u
Auffangkolben (11) auf den unteren Ausgang des Nachkondensators halten und
u
mit Hilfe einer Kugelschliffklemme (10) befestigen.
Optional: Vom Ausgang des Nachkondensators (6) einen weiteren
u
Verbindungsschlauch direkt an einen Abzug führen.
BÜCHI Labortechnik AG
7 Kühlwasser Ausgang
8 Kühlwasser Eingang
9 Halteschiene an der V-300
10 Kugelschliffklemme
11 Auffangkolben
Bedienungsanleitung Vacuum Pump V-300
6
7
8
9
10
11
