7 | Reinigung und Wartung
46/68
Schritt 1: Verbindungsschläuche herausnehmen
1
2
3
4
5

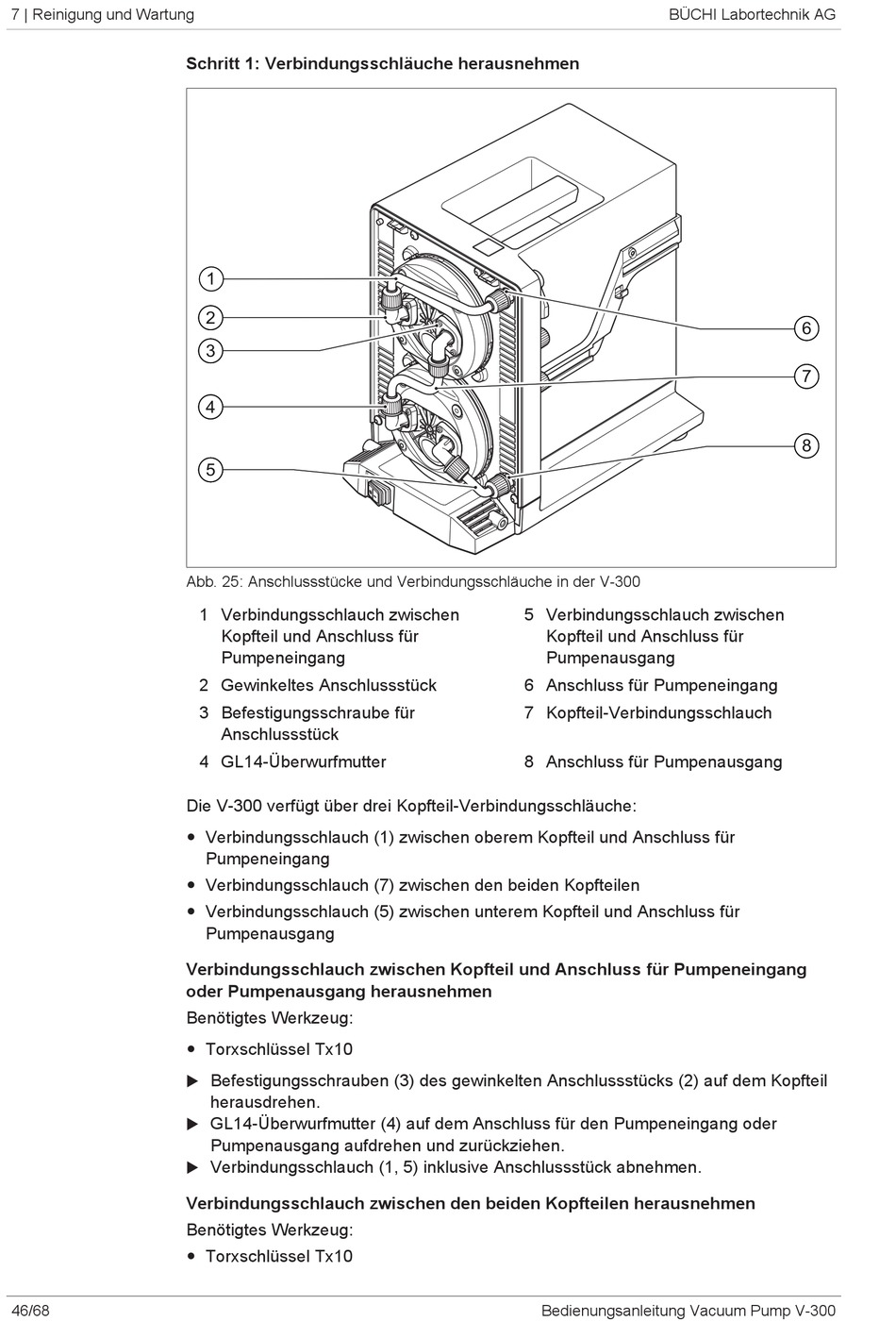

Abb. 25: Anschlussstücke und Verbindungsschläuche in der V-300
1 Verbindungsschlauch zwischen
Kopfteil und Anschluss für
Pumpeneingang
2 Gewinkeltes Anschlussstück
3 Befestigungsschraube für
Anschlussstück
4 GL14-Überwurfmutter
Die V-300 verfügt über drei Kopfteil-Verbindungsschläuche:
— Verbindungsschlauch (1) zwischen oberem Kopfteil und Anschluss für
Pumpeneingang
— Verbindungsschlauch (7) zwischen den beiden Kopfteilen
— Verbindungsschlauch (5) zwischen unterem Kopfteil und Anschluss für
Pumpenausgang
Verbindungsschlauch zwischen Kopfteil und Anschluss für Pumpeneingang
oder Pumpenausgang herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
Befestigungsschrauben (3) des gewinkelten Anschlussstücks (2) auf dem Kopfteil
u
herausdrehen.
GL14-Überwurfmutter (4) auf dem Anschluss für den Pumpeneingang oder
u
Pumpenausgang aufdrehen und zurückziehen.
Verbindungsschlauch (1, 5) inklusive Anschlussstück abnehmen.
u
Verbindungsschlauch zwischen den beiden Kopfteilen herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
BÜCHI Labortechnik AG
5 Verbindungsschlauch zwischen
Kopfteil und Anschluss für
Pumpenausgang
6 Anschluss für Pumpeneingang
7 Kopfteil-Verbindungsschlauch
8 Anschluss für Pumpenausgang
Bedienungsanleitung Vacuum Pump V-300
6
7
8
