Verbindungen zum Nachkondensator

1
a Ausgang für Auspuffgase
b Ausgang für Kühlwasser
c Eingang für Kühlwasser

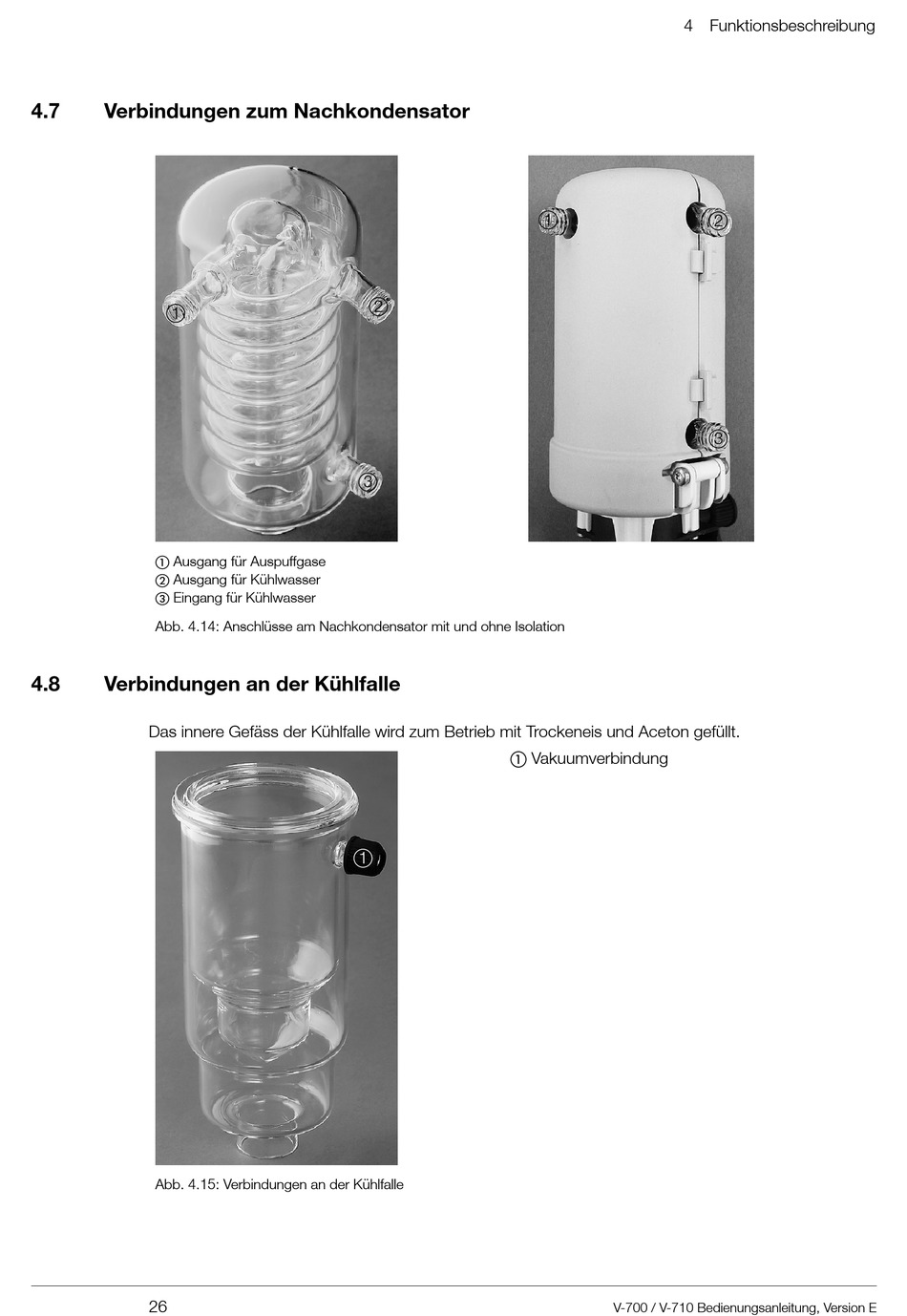

Abb. 4.14: Anschlüsse am Nachkondensator mit und ohne Isolation
4 .8 Verbindungen an der Kühlfalle
Das innere Gefäss der Kühlfalle wird zum Betrieb mit Trockeneis und Aceton gefüllt.
Abb. 4.15: Verbindungen an der Kühlfalle
26
2
3
a Vakuumverbindung
1
