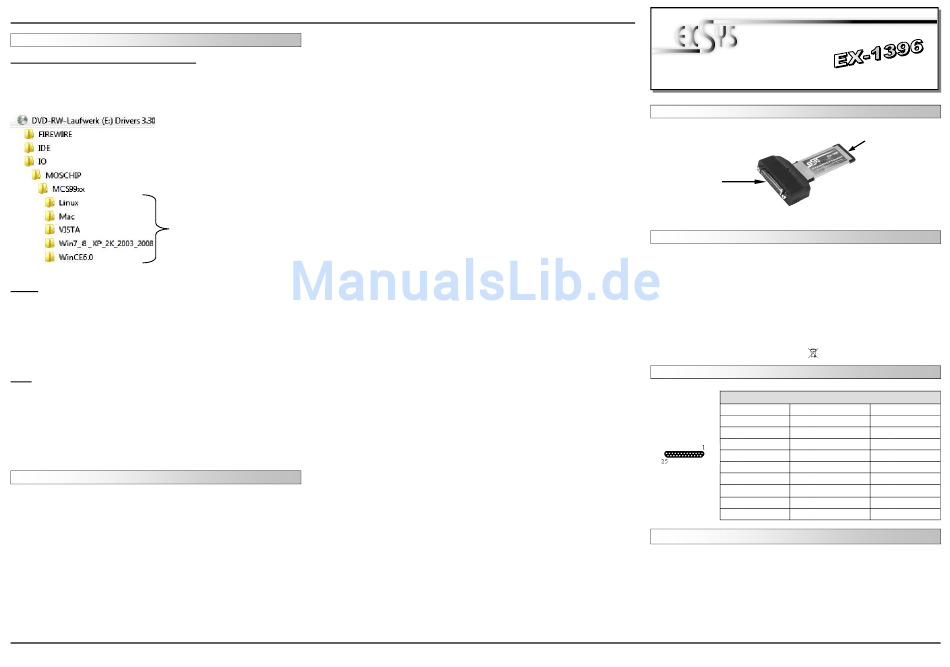

Exsys EX-1396 Bedienungsanleitung

EX EX- EX - - 1396 1396 1396
DRIVER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x
To install the Windows drivers, there are two methods, one is to run the setup utility
"StnSetup.exe" in each folder. The other one is to go through the Windows' driver
installation Wizard. We recommend you run the setup utility. It will be simpler. The
drivers are shipped in the following folders on the driver CD:
Drivers are in each
corresponding folder
LINUX
The drivers are located in the following folder on our driver CD:
"D:\IO\MOSCHIP\MCS99xx\Linux"
Because each individual distribution and kernel version of Linux is different, sadly we
cant provide a installation instruction. Please refer to the installation manual for stan-
dard I/O ports from your Linux version! In some newer versions of Linux the card will
even be installed automatically after starting Linux.
MAC
The drivers are located in the following folder on our driver CD:
"D:\IO\MOSCHIP\MCS99xx\Mac"
Because each individual kernel version of MAC is different, sadly we cant provide a
installation instruction. Please refer to the installation manual for standard I/O ports
from your MAC version! In some newer versions of MAC the card will even be installed
automatically after starting MAC.
DRIVER UNINSTALL
In some cases, you may want to uninstall the drivers. To remove the drivers that al-
ready installed for Windows, there are two methods:
1. Run (double click) the uninstall program
SCHIP_StnUninst.exe) in each Windows' folder on the supplied driver CD.
2. Go to Windows' Control Panel's Add/Remove Program to remove the drivers.
5
English English English EX- EX EX - - 1396 1396 1396
(for example MO-
English English English
P1: 25 Pin Buchse
Die EX-1396 ist eine 34mm ExpressCard Parallel Karte mit einem Parallelen SPP/EPP/
ECP Bi-Direktionalen Ausgang für den Anschluss von Peripheriegeräten mit Enhanced
Centronics Interface (z.B. Drucker, Scanner, Laufwerke usw.). Es ist nicht möglich die I/
O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom
System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen
werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
DB 25F:
Wenn Sie die ExpressCard Parallel Karten installieren, beachten Sie die folgenden Instal-
lationshinweise. Da es grosse Unterschiede bei Laptops gibt, können wir Ihnen nur eine
generelle Anleitung zum Einbau der ExpressCard Karten geben. Bei Unklarheiten halten
Sie sich bitte an die Bedienungsanleitung ihres Computerherstellers. Stecken sie die EX-
1396 einfach während des Betriebs in einen freien ExpressCard Slot. Bitte wenden sie
beim einstecken der Karte keine Gewalt an. Die Karte lässt sich mit leichtem druck in den
Slot einstecken. Sollte die Karte nicht in den Slot passen, überprüfen sie bitte ob es sich
auch wirklich um einen ExpressCard Slot handelt.
Bitte stecken sie die EX-1396 nie in einen PCMCIA Slot!!! Dies kann zur Beschädi-
gung ihres Notebooks führen.
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.1 / 27.06.13
AUFBAU
Parallel Ausgang
Bi-Direktional
BESCHREIBUNG & TECHNISCHE DATEN
ExpressCard (34mm)
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
1x 25 Pin D-Sub Parallel Buchse
EX-1396, Treiber CD, Anleitung
CE / FCC / RoHS / WEEE CE DE97424562 / WHQL
CE CE
ANSCHLÜSSE
Parallel 25 Pin Buchse (P1)
Pin Signal Pin Signal
1 STROBE 10 ACKNOWLEDGE
2 DATA 0 11 BUSY
3 DATA 1 12 PAPER EMPTY
4 DATA 2 13 SELECT
5 DATA 3 14 AUTO FEED
6 DATA 4 15 ERROR
7 DATA 5 16 INIT
8 DATA 6 17 SELECT INPUT
9 DATA 7 18 GROUND
HARDWARE INSTALLATION
1
ExpressCard (34mm)
Laptop Anschluss
Pin Signal
19 GROUND
20 GROUND
21 GROUND
22 GROUND
23 GROUND
24 GROUND
25 GROUND
