K2 Systems D-DOME SYSTEM Montageanleitung Seite 18

ALTERNATIVE SYSTEMVARIANTE: 1/4 KLEMMUNG
ZUSÄTZLICH GILT:
¬ Das System ist zugelassen für Schneelasten bis 4 kN/m² und Windlasten bis 1,3 kN/m².
¬ Das K2 D-Dome D1000 bzw. D800 System ist für Module mit einer Rahmenhöhe von 34 - 50 mm
geeignet. Rahmenlose Module können bei diesem System im Allgemeinen nicht verbaut werden.
¬ Bei dieser Montagevariante des D-Dome D1000 bzw. D800 Systems dürfen nur die Zusatzklemmensets
montiert werden. Der K2 AddOn kann nicht angewendet werden.
¬ Bei Bedarf können Pflastersteine zur Ballastierung in die L-Winkel eingelegt werden.
SCHRITTE 1 - 4 SIEHE SEITE 12 UND 13

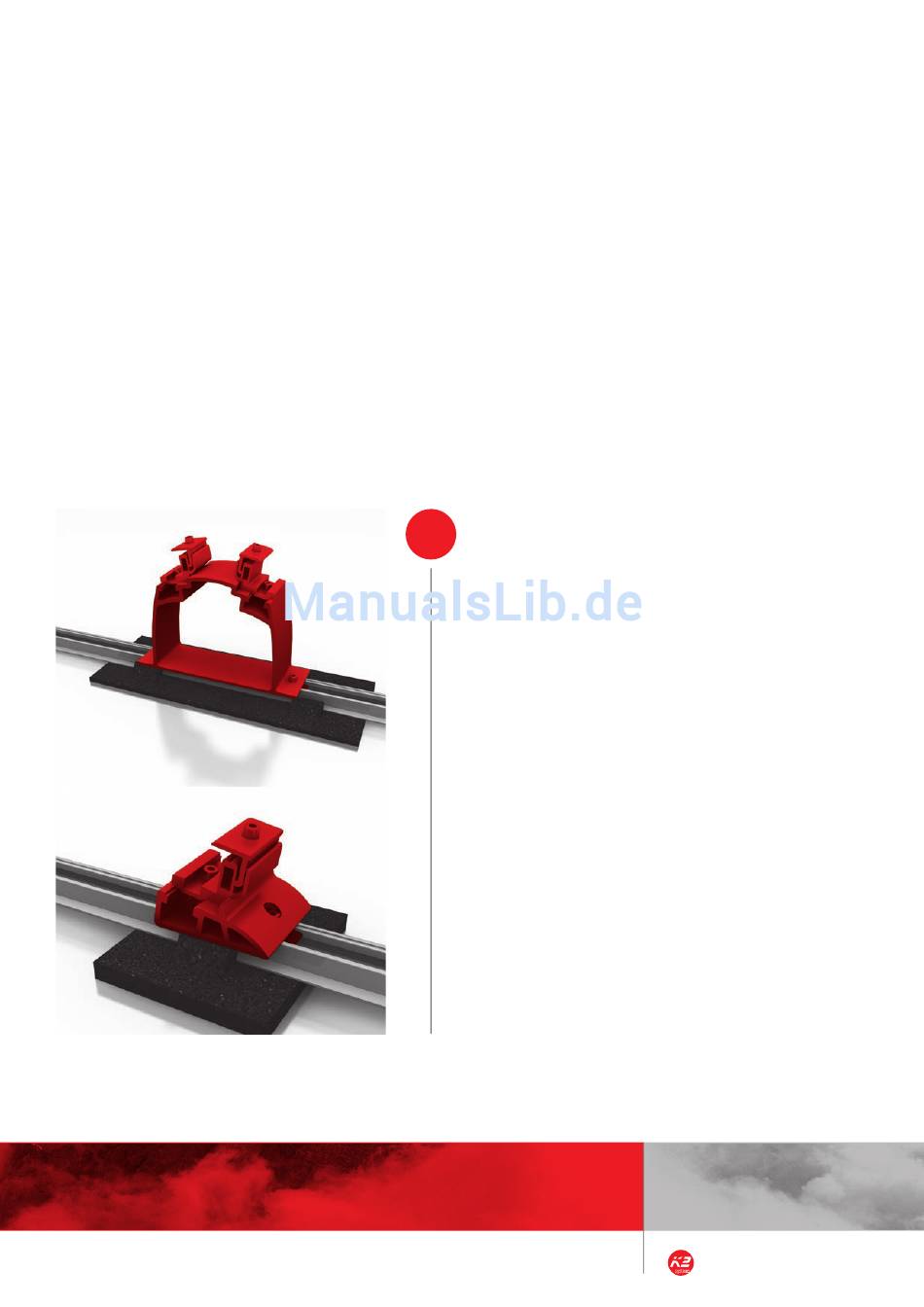

KLEMMENSET AUF DOME VOR-
5a
MONTIEREN.
von 9
Der parallele Abstand zwischen den einzelnen SpeedRails
wird durch die Abmessungen der Module und deren
Klemmbereich definiert. Bei einem Standardmodul ent-
spricht der empfohlene Abstand der SpeedRails zueinander
der Hälfte der Modullänge. Im Einzelfall muss die Monta-
gevorschrift der Module bezüglich des Klemmbereiches
beachtet werden.
Das vormontierte FlexClamp Set in den Nuten der Dome
einschieben und durch Anziehen der Schraube fixieren.
Anzugsmoment: 14 Nm
Benötigte Materialien: Dome1000, Dome SD, M K2, Flex-
Clamp Sets mit Zylinderschraube mit Unterkopfverzahnung
M8x20
Montage D-Dome System
18 | 23
