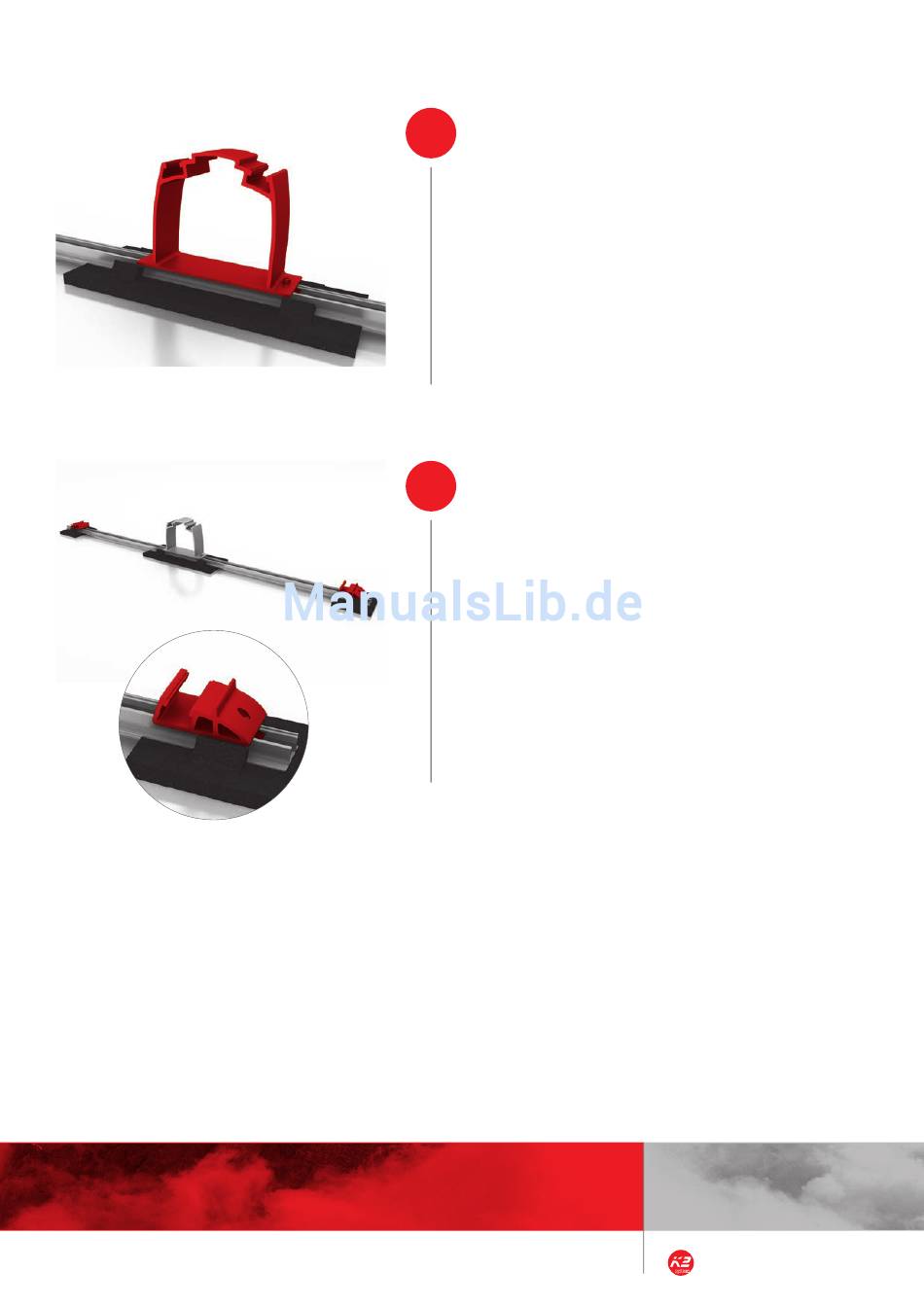

DOME D1000 MONTIEREN
3
von 8
Zwei M K2 Einlegemuttern in die Schiene einlegen und zur
Arretierung um 90° im Uhrzeigersinn drehen. Danach den
Dome D1000 auf die Schiene legen. Die Bautenschutzmat-
te so positionieren, dass die vier Rastnasen sich unter dem
Dome D1000 befinden. Erst dann den Dome D1000 mit
zwei Zylinderschrauben mit Unterkopfverzahnung M8x20
befestigen.
Anzugsdrehmoment: 16 Nm
Benötigte Materialien: Dome D1000, M K2, Zylinderschrau-
be mit Unterkopfverzahnung M8x20
MONTAGE DOME SD
4
von 8
Auf beiden Seiten des Dome D1000 jeweils eine M K2 Ein-
legemutter in die Schiene einlegen und zur Arretierung um
90° im Uhrzeigersinn drehen. Danach zwei Dome SD gemäß
nebenstehender Grafik ausrichten. Der Abstand zwischen
Dome SD und Dome D1000 entspricht jeweils circa der
Modulbreite.
Es ist darauf zu achten, dass die Bautenschutzmatte und
deren Rastnasen so positioniert werden, dass sie sich unter
dem Dome SD befindet und die Schiene nicht übersteht.
Dann wird der Dome SD mit einer Zylinderschraube mit
Unterkopfverzahnung M8x20 handfest fixiert.
Benötigte Materialien: Dome SD, M K2, Zylinderschrau-
be mit Unterkopfverzahnung M8x20, Bautenschutzmatte
Dome SD 160x180x18 mm
