K2 Systems D-DOME SYSTEM Montageanleitung Seite 16

MODULE AUFLEGEN UND DOME SD
6
VERSCHRAUBEN
von 8

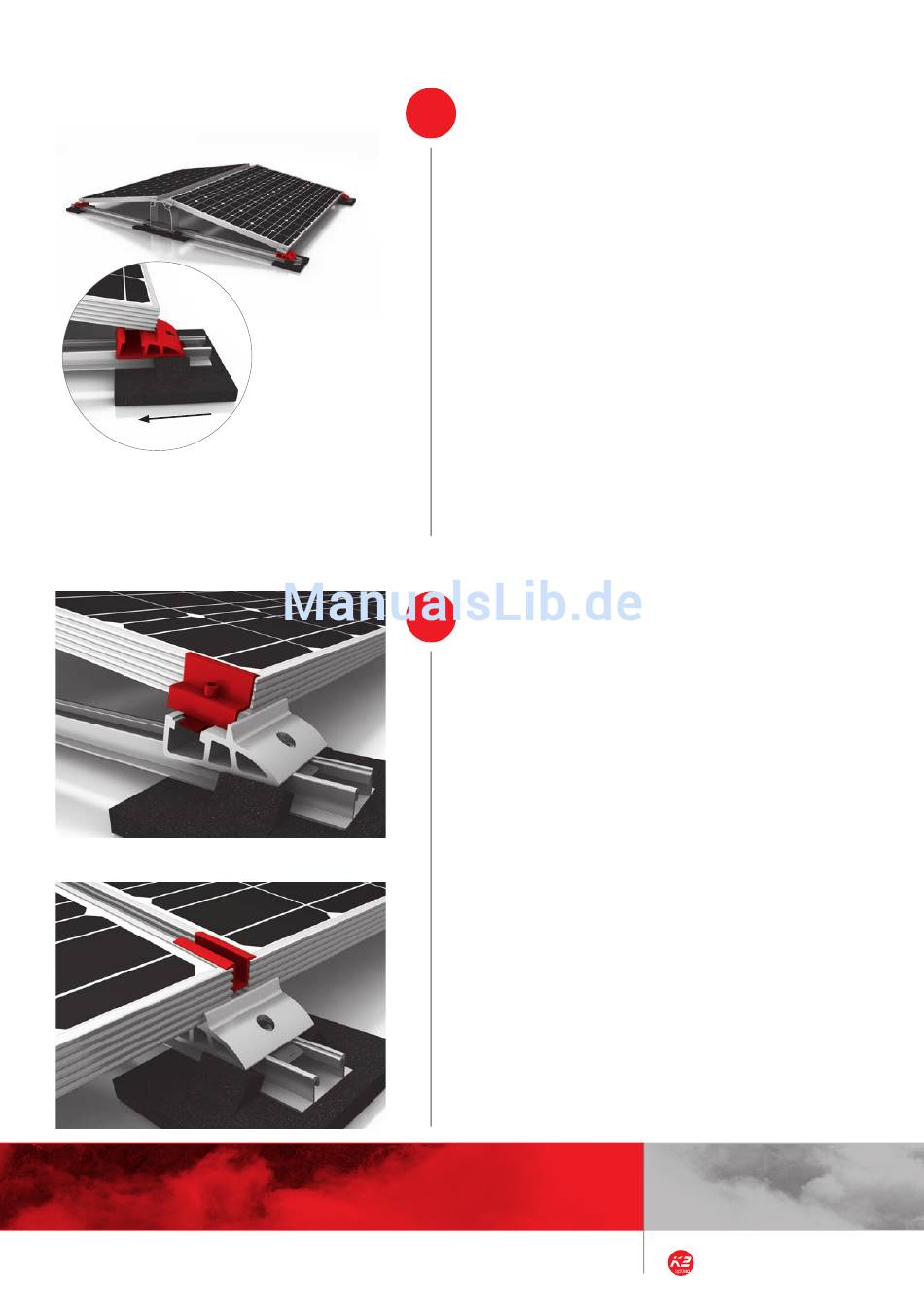

Die Module werden horizontal auf jeweils zwei Dome
D1000 mittig aufgelegt. Die speziell dafür angebrachten
Stege dienen dabei als Anschlag. Anschließend wird das
Modul auf die abschließenden zwei Dome SD aufgelegt.
Die nur leicht fixierten Dome SD werden zusammen mit der
Bautenschutzmatte SD 160x180x18 mm bis zum Anschlag
in Richtung Modul geschoben und verschraubt. Vor dem
Verschrauben ist darauf zu achten, dass sich die Rastnasen
der Bautenschutzmatten unter dem Dome SD befinden und
die Schienen am Rand des Modulfeldes nicht überstehen.
Anzugsdrehmoment: 16 Nm.
Achtung:
Es dürfen nur Module mit einer Freigabe für die
Klemmung an der kurzen Seite verwendet werden,
siehe Punkt „GENERELL GILT" auf Seite 11. Bitte darauf
achten, dass an den Modulen mit Hohlkammerprofi-
len eventuell vorhandene Drainageöffnungen nicht
verdeckt werden, da sonst mögliches Kondenswasser
nicht ablaufen kann.
MODUL BEFESTIGEN
7
von 8
Zunächst die M K2 Einlegemutter in die Nut des Dome SD
und des Dome D1000 einlegen und um 90° im Uhrzeiger-
sinn drehen.
Die Module jeweils am Ende einer Reihe mit Modulend-
klemmen und Zylinderschraube mit Unterkopfverzahnung
M8 in den M K2 Einlegemuttern verschrauben. Wenn die
Modulend- und Mittelklemmen als Set geliefert werden, das
gesamte Set in der Nut fixieren.
Zwischen zwei Modulen jeweils zwei Modulmittelklemmen
Standard verwenden, welche ebenfalls mit Zylinderschraube
mit Unterkopfverzahnung M8 in den M K2 Einlegemuttern
befestigt werden.
Alternativ können auch XS Mittelklemmen verwendet wer-
den. Allerdings sind dabei längere Schrauben zu verwenden.
Die Länge der Zylinderschraube mit Unterkopfverzahnung
definiert sich bei Verwendung der XS Mittelklemme aus der
Modulrahmenstärke + 15 mm.
Anzugsdrehmoment: 14 Nm.
Benötigte Materialien: Modulend-/ Mittelklemmen Set
Montage D-Dome System
