K2 Systems D-DOME SYSTEM Montageanleitung Seite 14

SYSTEM BALLASTIEREN
5
von 8
In einigen Dachbereichen muss das System eventuell ballas-
tiert werden. Bitte beachten Sie hierzu die Ballastierungsta-
belle (S.15).

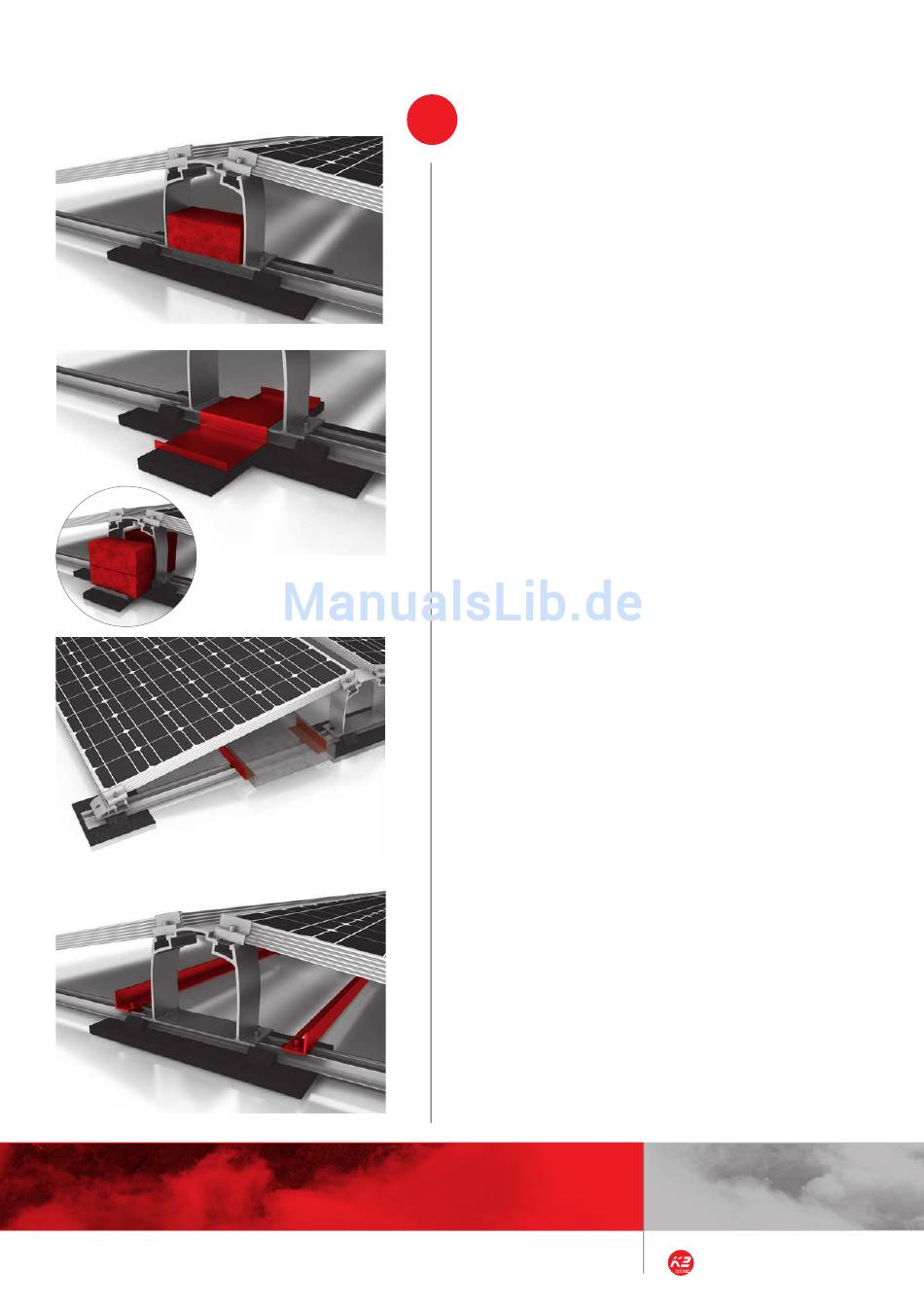

Ballastieren ohne Zusatzartikel:
Bei einer Ballastierung bis 5 kg, kann ein einzelner Beschwe-
rungsstein direkt in die Hohlkammer des Dome D1000
eingelegt werden.
Montage K2 Dome Scale:
Den K2 Dome Scale in die Hohlkammer des Dome D1000
einlegen. Der Untergrund muss im Bereich der K2 Scale mit
der Bautenschutzmatte Scale 300x140x18 mm geschützt
werden.Dazu muss die Bautenschutzmatte an der Perforie-
rung getrennt werden und unter jede Seite der Scale gelegt
werden. Je nach Bedarf können bis zu fünf Ballastierungs-
steine platziert werden.
Benötigte Materialien: Dome Scale, Steine zur Ballastierung,
Bautenschutzmatte Scale 300x140x18 mm
Montage K2 Short Porter:
Die L-Winkel werden mit den beiligenden Schrauben und
der M K2 Einlegemutter auf den Schienen befestigt. An-
zugsmoment 16 Nm. Der Abstand der L-Winkel richtet sich
nach der Größe der Beschwerungssteine.
Benötigte Materialien: K2 Short Porter, M K2, Senkkopf-
schraube M8x20
Montage K2 Porter:
Die L-Winkel werden mit den beiliegenden Schrauben, und
M K2 Einlegemuttern auf den Schienen befestigt. Anzugs-
moment 16 Nm. Der Abstand der L- Winkel zueinander
richtet sich hier nach der Größe der Beschwerungssteine.
Die Porter können sowohl mittig zum Dome D800 / D1000,
sowie auch seitlich zum mittleren Dome positioniert werden.
Achtung: Die K2 Porter sind so zu montieren, dass alle
Basisprofile innerhalb eines Modulblockes miteinander
gekoppelt werden.
Benötigte Materialien: K2 Porter, M K2, Zylinderschraube
mit Unterkopfverzahnung M8x20
Montage D-Dome System
