LED Nr.
Farbe
9
Grün
10
Grün
Status der
Gaspedal-LED
Aus
Blinkend
Leuchtet permanent
Leuchtet permanent

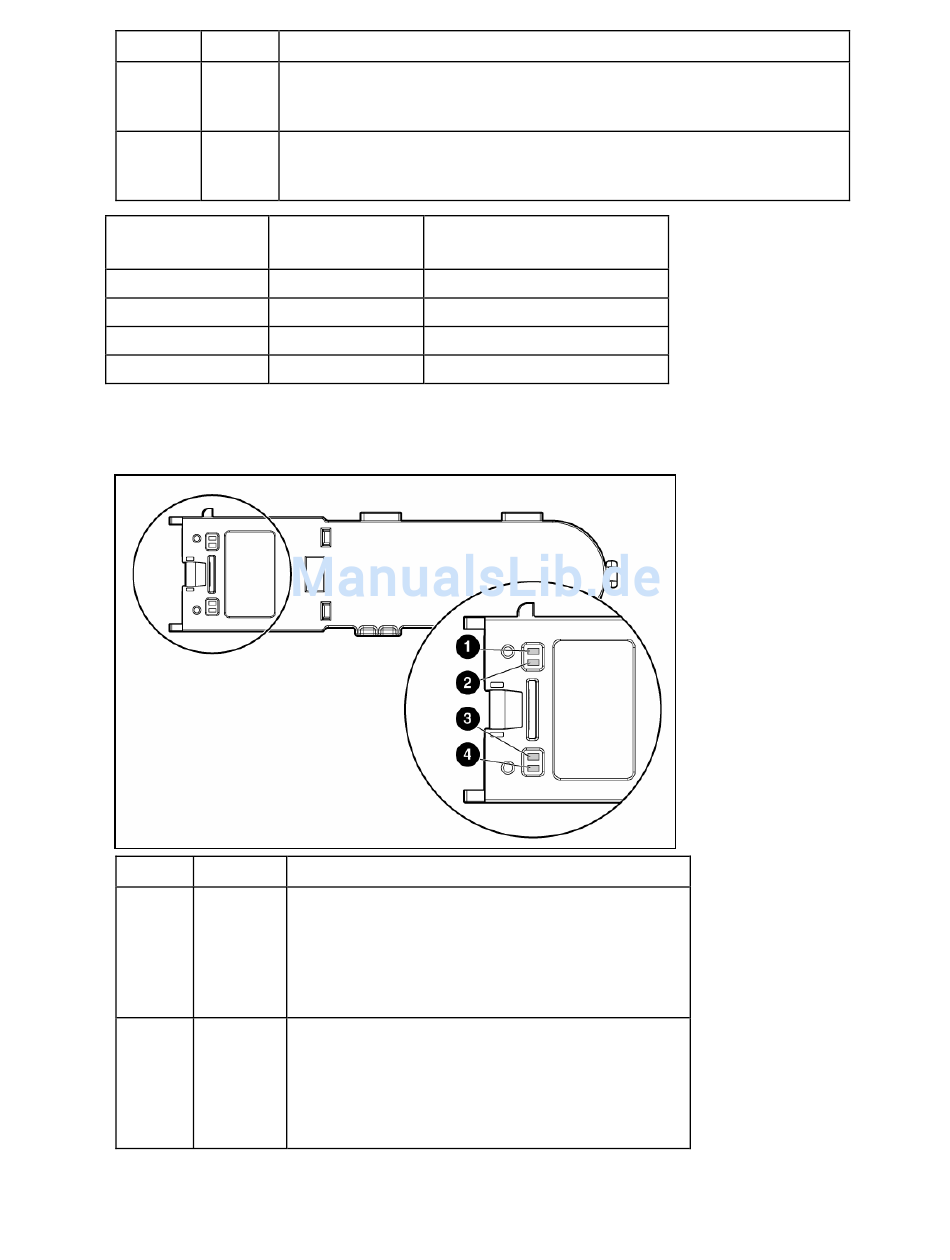

Akku-LEDs
Nr.
Farbe
1
Grün
2
Grün
LED-Name und Bedeutung
CR7: LED-Anzeige Gaspedal. Diese LED zeigt zusammen mit der LED-Anzeige für
den Leerlauf das Maß an Aktivität der Controller-CPU an. Weitere Informationen
finden Sie in der nachstehenden Tabelle.
CR8: LED-Anzeige für den Leerlauf. Diese LED zeigt zusammen mit der LED-
Anzeige für das Gaspedal das Maß an Aktivität der Controller-CPU an.
Weitere Informationen finden Sie in der nachstehenden Tabelle.
Status der
Aktivitätsstufe der Controller-
Leerlauf-LED
CPU
Blinkend
0–25 %
Aus
25–50 %
Aus
50–75 %
Leuchtet permanent
75–100 %
Beschreibung
LED für die Stromversorgung. Diese LED leuchtet
dauerhaft, wenn das System eingeschaltet ist und eine
Stromversorgung von 12 V zur Verfügung steht. Mit dieser
Stromversorgung wird die Batterieladung aufrechterhalten
und zusätzliche Leistung für den Cache-Mikrocontroller
bereitgestellt.
LED für die Zusatzstromversorgung. Diese LED leuchtet
dauerhaft, wenn eine Zusatzspannung von 3,3 V erkannt
wird. Die Zusatzspannung sorgt dafür, dass die BBWC-
Daten beibehalten werden können, und steht jederzeit zur
Verfügung, wenn die Netzkabel des Systems an eine
Stromversorgung angeschlossen werden.
Diagnose von Array-Problemen 30
