Diagnose von Array-Problemen

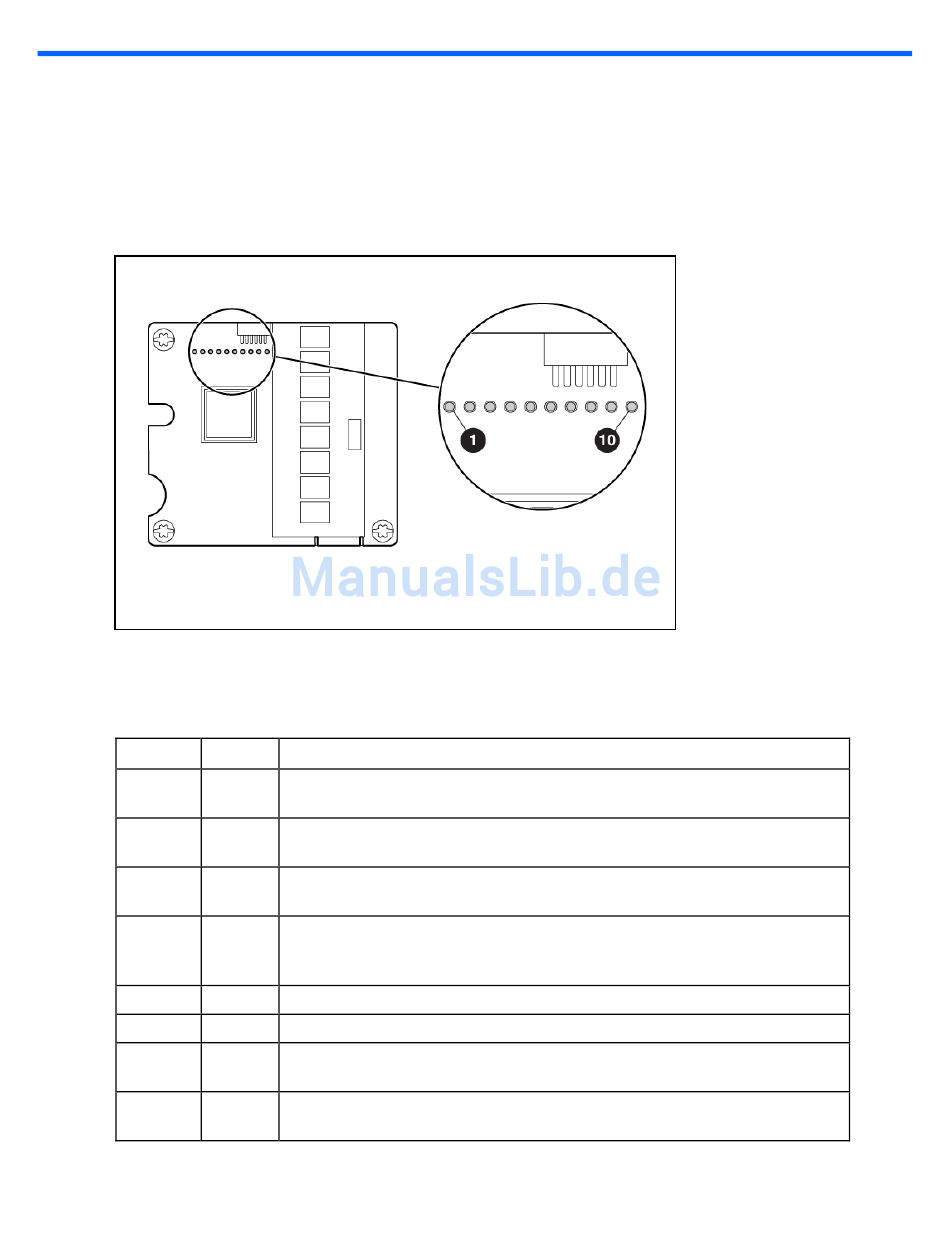

Betriebs-LEDs der Controller-Platine
Direkt nach dem Einschalten des Servers leuchten die Betriebs-LEDs des Controllers als Teil der
POST-Sequenz kurz in einem zuvor bestimmten Leuchtmuster auf. Zu allen anderen Zeiten während
des Serverbetriebs ist an dem Leuchtmuster der Betriebs-LEDs der Status des Controllers zu erkennen,
wie in der folgenden Tabelle beschrieben.
LED Nr.
Farbe
1
Gelb
2
Gelb
3
Gelb
4
Gelb
5
Grün
6
Grün
7
Grün
8
Grün
LED-Name und Bedeutung
CR10: LED-Anzeige für Temperaturüberschreitung. Wird auf diesem Controller
nicht verwendet.
CR9: LED-Anzeige für einen Systemfehler. Der ASIC des Controllers ist blockiert
und kann keine Befehle verarbeiten.
CR1: LED-Anzeige für einen Fehler bei der Diagnose. Eines der
Diagnoseprogramme im Server hat einen Controller-Fehler erkannt.
CR2: LED-Anzeige für einen Laufwerksausfall. Ein physisches, an den Controller
angeschlossenes Laufwerk ist ausgefallen. Prüfen Sie die Fehler-LED auf jedem
Laufwerk, um festzustellen, welches Laufwerk fehlerhaft ist.
CR3: Aktivitäts-LED für Port 2.
CR4: Aktivitäts-LED für Port 1.
CR5: LED-Anzeige für einen anstehenden Befehl. Der Controller bearbeitet einen
Befehl vom Host-Treiber.
CR6: LED-Anzeige für den Controller-Status. Diese LED blinkt in Abständen von
2 Sekunden, um den einwandfreien Controller-Zustand anzuzeigen.
Diagnose von Array-Problemen 29
