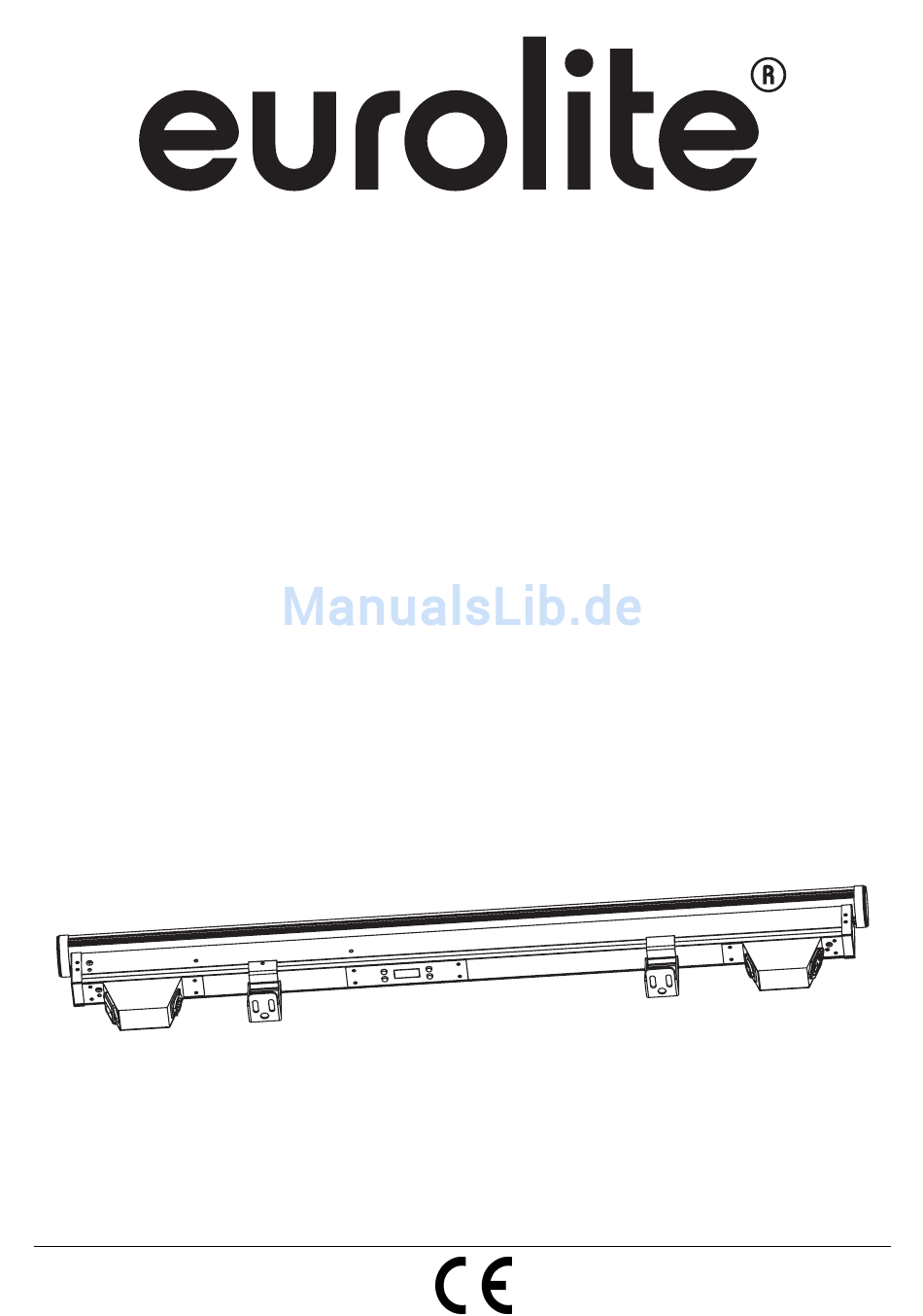

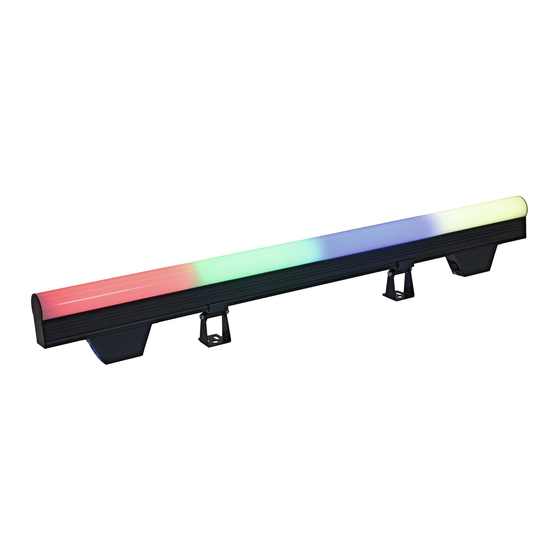

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PT-100 LED PT-120 DMX Pixel Tube Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51928603, 51928604 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00084271, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PT- DMX Pixel Tube entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken. - Seite 5 Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features DMX-steuerbare Pixel-Röhre • Röhre mit 144 LEDs (48 rote, 48 grüne, 48 blaue) Unterteilt in 16 Pixel (Leuchteinheiten mit jeweils 9 LEDs) einzeln per DMX ansteuerbar • Beliebig kaskadierbar zum Aufbau von großen Effektflächen • Bedienbar im Standalone-Modus oder über DMX-Interface •... -
Seite 7: Überkopfmontage
Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Bodenbefestigung
Führen Sie das Sicherungsseil unter dem Montagebügel hindurch und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Seite 9: Master/Slave-Betrieb
Es befindet sich an der Rückseite der Geräte eine Kaltgeräte (IEC) Buchse (Power Out). Verbinden Sie den Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Bitte beachten: Es dürfen max. 8 EUROLITE LED PT- DMX Pixel Tube Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. -
Seite 10: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED PT- DMX Pixel Tube den Betrieb auf. Die LED Anzeige leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP, DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über die LED Anzeige und die Bedientasten oder im DMX-gesteuerten Modus über einen handelsüblichen DMX- Lichtsteuergerät betrieben werden. -
Seite 11: Dmx Modus
Pr.-1 Sieben Farben träumen Pr.-2 Sieben Farben fließen Pr.-3 Sieben Farben fließen in eine Richtung Pr.-4 Sieben Farben fließen in die Gegenrichtung Pr.-5 Sieben Farben fließen in zwei Richtungen Pr.-6 Sieben Farben Staffel in eine Richtung Pr.-7 Sieben Farben Staffel in die Gegenrichtung Um die gewünschte Geschwindigkeit des internen Programmes einzustellen, drücken Sie die ENTER Taste bis die LED Anzeige "SP.-"... -
Seite 12: Dmx-Protokoll
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED PT- DMX Pixel Tube über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die Werte der jeweiligen Kanal Belegungen entnehmen Sie bitte folgender Tabelle des DMX Protokolls. Die LEDs des Gerätes sind in jeweils 16 Pixels aufgeteilt (Siehe Grafik), die mit dem folgenden DMX- Protokoll individuell gesteuert werden können. -
Seite 13: Sicherungswechsel
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben- dreher. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PT- DMX Pixel Tube. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Seite 16: Description Of The Device
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters. -
Seite 17: Overview
Overview 1. Power supply with fuse holder 2. DMX IN, 5-pin 3. Mounting brackets for hanging as well as standing installation 4. LED display with operating buttons 5. DMX OUT, 5-pin 6. Power Out INSTALLATION The LED PT- DMX Pixel Tube can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! -
Seite 18: Danger Of Fire
but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage to property. The device has to be installed out of the reach of people. If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used. The device must never be fixed swinging freely in the room. -
Seite 19: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 20: Connection Between Devices
On the rear panel, there is an IEC socket (Power Out). Connect the output with the input of the next fixture until all fixtures are connected. Please note: A maximum of 8 EUROLITE LED PT- DMX Pixel Tube devices may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Seite 21: Sound Control Mode
PIXEL Color mode: Green Blue Yellow Purple Cyan White Internal programs/Speed Here you can set internal programs and cycle speed. Press the MODE button until the display shows "Pr--". Select the desired internal program (Pr-1 – Pr-7) via the UP or DOWN button. (See following graphic). Pr.-1 Seven color dreaming Pr.-2... -
Seite 22: White Balance
White Balance Press the MODE button and choose „bALA“. To select the desired color (R, G or B), please press the ENTER button. The brightness (000-255, increasing) can be selected via the UP or DOWN button. Please press the MODE button to attain the main menu. DMX MODE The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED PT- DMX Pixel Tube will respond to the controller. -
Seite 23: Dmx-Protocol
DMX-Protocol 48-Channel mode: Channel: Value: Function: 000-255 Red 1 ( 0 – 100 %) 000-255 Green 1 ( 0 – 100 %) Blue 1 ( 0 – 100 %) 000-255 000-255 Red 2 ( 0 – 100 %) 000-255 Green 2 ( 0 –... -
Seite 24: Technical Specifications
TECHNICAL SPECIFICATIONS Article: LED PT-100 / 51928603 LED PT-120 / 51928604 Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 17 W DMX-control-channels: DMX-512-connection: 5-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 50°...
