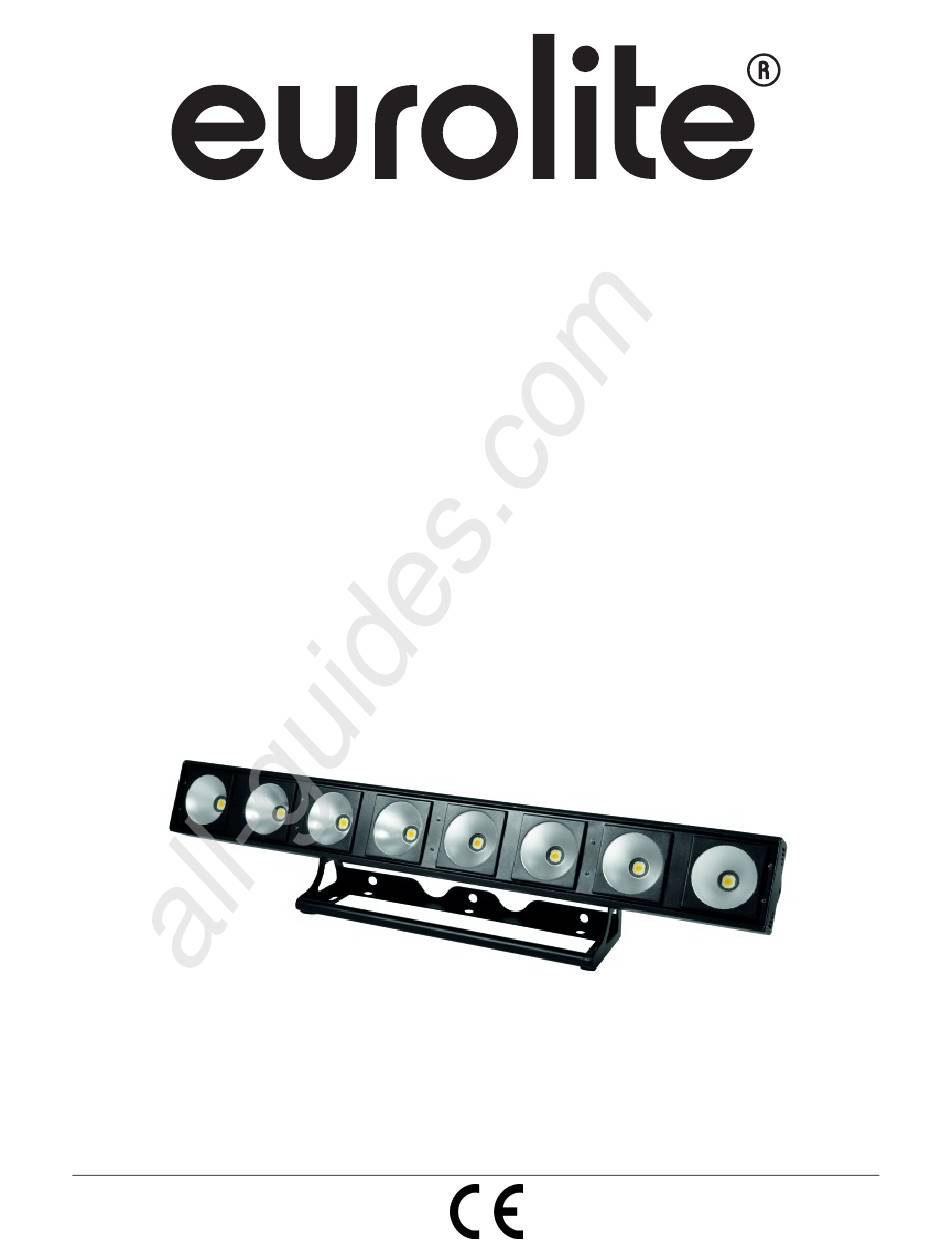

- Seite 1 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG USER MANUAL LED PMB-8 COB 3200K 30W Bar Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 TECHNICAL SPECIFICATIONS........................25 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930291 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PMB-8 COB 3200K 30W Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 All manuals and user guides at all-guides.com Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I.
- Seite 5 All manuals and user guides at all-guides.com BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
- Seite 6 All manuals and user guides at all-guides.com Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.
- Seite 7 All manuals and user guides at all-guides.com Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
- Seite 8 All manuals and user guides at all-guides.com Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können.
- Seite 9 All manuals and user guides at all-guides.com Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
- Seite 10 All manuals and user guides at all-guides.com Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
- Seite 11 All manuals and user guides at all-guides.com 01 = Dimming WW 0 – 255 Flash 00-99 02 = Dream Speed 00-99 Flash 00-99 03 = Meteor Speed 00-99 Flash 00-99 04 = Fade Speed 00-99 Flash 00-99 05 = Change Speed 00-99 Flash 00-99 06 = Flow 1...
- Seite 12 All manuals and user guides at all-guides.com Die LEDs des Gerätes sind in jeweils 8 Spots (Segmente) aufgeteilt, die in den folgenden 3 verschieden Modi gesteuert werden können. 1-Kanal-Modus : Alle 8 Segmente werden zusammen gesteuert Wert Dimmer 000 -255 0-100 % Zunehmende Helligkeit 8-Kanal-Modus : Jedes Segment wird einzeln gesteuert...
- Seite 13 All manuals and user guides at all-guides.com REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
- Seite 14 Abstrahlwinkel der LEDs: ca. 60° Maße (LxBxH): 150 x 880 x 165 mm Gewicht: 7,7 kg Zubehör: Best.Nr.: EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE LED PC-Control 512 58010252 EUROLITE LED PC-Control 1024 51860160 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- Seite 15 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PMB-8 COB 3200K 30W Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 16 All manuals and user guides at all-guides.com Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
- Seite 17 All manuals and user guides at all-guides.com This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device.
- Seite 18 All manuals and user guides at all-guides.com DESCRIPTION OF THE DEVICE Features Professional LED bar with 8 white 30 W COB LEDs • 3200 K color temperature • 1, 8 or 11 DMX channels selectable for numerous applications • Each LED can be controlled individually •...
- Seite 19 All manuals and user guides at all-guides.com The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
- Seite 20 All manuals and user guides at all-guides.com A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. Floor Mounting Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight.
- Seite 21 All manuals and user guides at all-guides.com If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR- outputs, you need to use adapter-cables.
- Seite 22 All manuals and user guides at all-guides.com The device has two operating modes. It can be operated in Stand Alone via LCD display with operating buttons or in DMX-controlled mode via lighting controller. - STAND ALONE-MODE • Internal Programs • Auto Mode •...
- Seite 23 All manuals and user guides at all-guides.com DMX MODE The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED PMB-8 COB 3200K 30W Bar will respond to the controller. Addressing Press the MODE button until the display shows DMX MODE.
- Seite 24 All manuals and user guides at all-guides.com 11-Channel Mode: All 8 segments can be controlled with one another CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 11 Spot 1 Spot 2 Spot 3 Spot 8 0 - 24 Dimmer Master Dimmer...
- Seite 25 Beam angle: approx. 60° Dimensions (LxWxH): 150 x 880 x 165 mm Weight: 7.7 kg Accessories: No.: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 EUROLITE LED PC-Control 512 58010252 EUROLITE LED PC-Control 1024 51860160 Please note: Every information is subject to change without prior notice. 25.07.2012 ©...
