Verwandte Anleitungen für Walimex Pro 3in1 Funkauslöser-Set
Inhaltszusammenfassung für Walimex Pro 3in1 Funkauslöser-Set

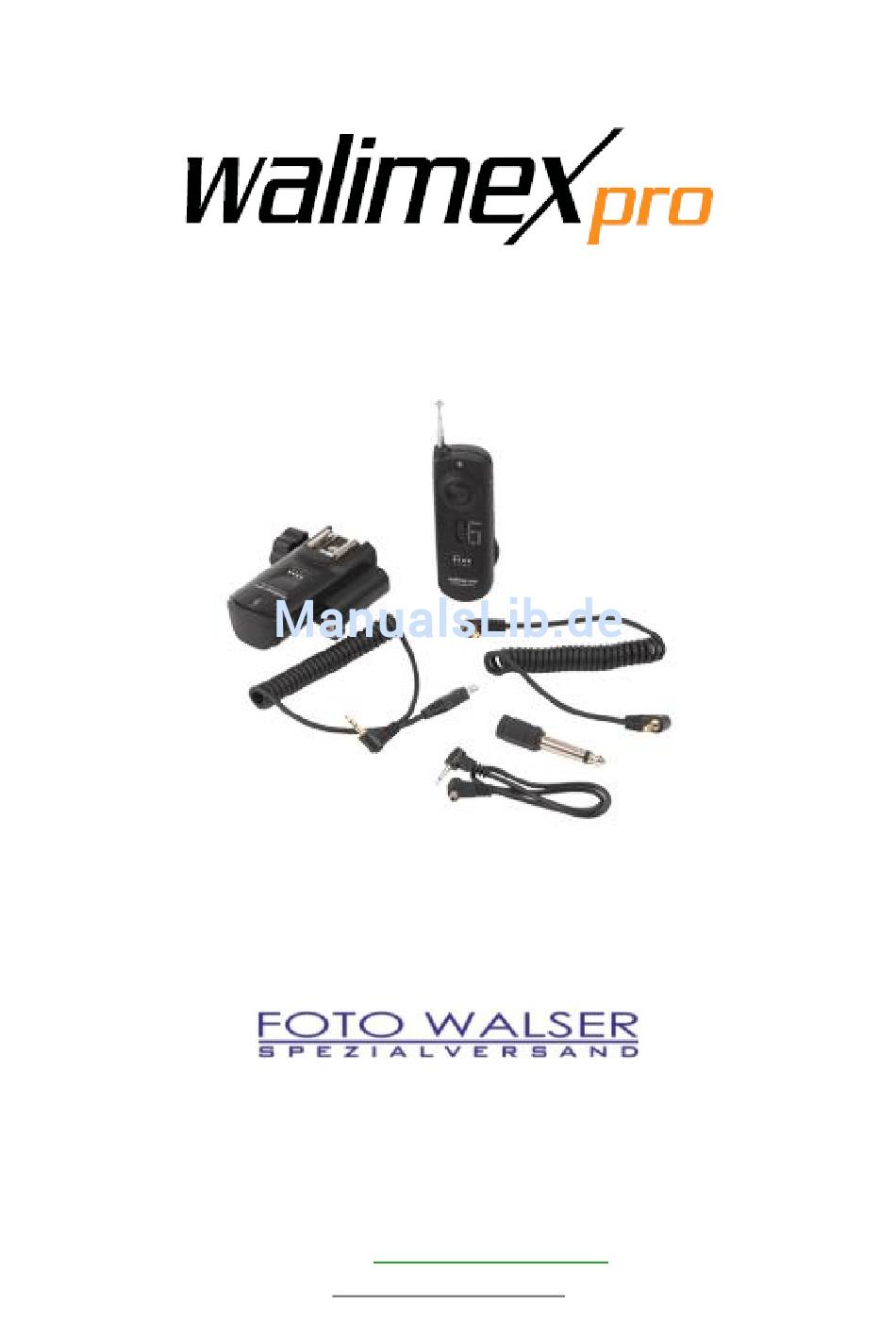

- Seite 1 Original Gebrauchsanleitung 3in1 Funkauslöser-Set Gewerbering 26 86666 Burgheim Tel. +49 84 32 / 9489-0 Fax. +49 84 32 / 9489 - 8333 eMail: info@foto-walser.de www.foto-walser.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt So verstehen Sie diese Gebrauchsanleitung richtig ....... 4 Kennzeichnungen am Gerät .............. 4 Kennzeichnungen in dieser Gebrauchsanleitung ......4 Wichtige Sicherheitsinformation ........... 4 Gerät auspacken und prüfen ............5 Kompatibilitätsliste ............... 6 Übersicht über Bestandteile und Bedienelemente der Geräte ..7 Kurzanleitung ................ - Seite 3 Ausrüstung parat. Denn egal, ob Sie schnell Ihre Kompakt- und Studioblitze oder Ihre Kamera vom anderen Ende der Location auslösen wollen, das walimex pro Set vereint alle diese Funktionen in einem. Ihr Set verfügt über folgende Hauptmerkmale: 16 Kanäle frei wählbar einfache, unkomplizierte Bedienung mit ¼...
-
Seite 4: So Verstehen Sie Diese Gebrauchsanleitung Richtig
So verstehen Sie diese Gebrauchsanleitung richtig Kennzeichnungen am Gerät Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheits- anforderungen aller anwendbaren EU-Richtlinien erfüllt. Dieses Zeichen bedeutet, dass Sie das Gerät nur bei einer örtlichen Entsorgungsstelle entsorgen dürfen. Kennzeichnungen in dieser Gebrauchsanleitung Kennzeichnung Bedeutung Macht Sie auf die Handhabung und Auswirkung... -
Seite 5: Gerät Auspacken Und Prüfen
Achten Sie darauf, dass Kabel und Leitungsdrähte nicht beschädigt werden. Dies könnte z. B. der Fall sein durch Hitzeeinwirkung, durch chemische Einflüsse oder durch mechanische Einflüsse wie Scheuern, Knicken, Zerren, Überrollen oder knabbernde Haustiere. Achten Sie darauf, dass das Gerät nicht herunterfällt. Lassen Sie ein heruntergefallenes Gerät von einer Elektrofachkraft prüfen, bevor Sie es wieder einschalten. -
Seite 6: Kompatibilitätsliste
Kompatibilitätsliste 16862 Nikon Nikon D90, Nikon D5000 16883 Nikon Nikon D2H, D2Hs, D1x, D1h, D1, D2x, D2Xs, D200, D300, D3, D3X, D3S, D2HS, D300S, D700, F5, F6, F100, F90, F90x Nikon D100 (MB-D100 Vertical Grip/Battery Holder needed) Kodak DCS-14n Fujifilm Finepix S3pro, S5pro 16884 Canon Pentax K100D,K110D, K10D, *ist Ds2, *ist D, *ist Ds, *ist, *ist DL, *ist DL2... -
Seite 7: Übersicht Über Bestandteile Und Bedienelemente Der Geräte
Übersicht über Bestandteile und Bedienelemente der Geräte Funksender Funkempfänger PC-Kabel Synchrokabel Adapter 6,3mm Klinkenstecker Spiralsynchrokabel Sockel für Kompaktblitz Feststellschraube Neigungswinkel Kanalsteuerung Schalter Kamera/Blitz Anschlussbuchse Synchrokabel Kamera Anschlussbuchse Fernauslösekabel M Schirmhalter Auslöseknopf Schalter Kamera/Blitz Kanalsteuerung Kameraschuh Anschlussbuchse Synchrokabel... -
Seite 8: Kurzanleitung
Kurzanleitung HINWEIS: Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung. Halten Sie bei der ersten Inbetriebnahme die Reihenfolge der nachfolgenden Tätigkeiten ein, um Schäden am Gerät zu vermeiden. Kanal einstellen. Verwendung mit einem Studioblitzgerät. Verwendung mit einem Kompaktblitzgerät. -
Seite 9: Funktempfänger Z. B. Auf Stativ Und Kompaktblitz Anbringen
Funkempfänger z. B. auf Stativ und Kompaktblitz anbringen 1. Funkempfänger auf Stativ aufschrauben. 2. Kompaktblitz auf den Sockel des Funkempfängers schieben und mit dem Feststellrad befestigen. 3. Neigungswinkel einstellen und mit dem Feststellrad befestigen. 4. Stellen Sie den Schalter (O) auf die Funktion Flash (Blitz). -
Seite 10: Probleme Beheben
Probleme beheben Problem Mögliche Ursache Abhilfe Funkauslöser zeigt Kabel sind nicht fest Alle Kabel fest einstecken keine Funktion genug angesteckt Funkempfänger ist Funkempfänger ausgeschaltet einschalten Schalterstellung Schalter entsprechend Kamera / Blitz ist der Anwendung stellen falsch gestellt (Blitz oder Kamera) Batterien am Sender Batterie austauschen /Empfänger sind zu... -
Seite 11: Batterie Tauschen
Funkauslöser Reinigung Leichte und hartnäckige Verschmutzungen Gehäuse mit trockenem Microfasertuch beseitigen 10.3 Batterie tauschen WARNUNG Verwenden Sie für dieses Gerät ausschließlich Batterien, die der vorgeschriebenen Spezifikation entsprechen. Siehe Technische Daten. Sender: 1. Zum Öffnen ziehen Sie den Batteriefachdeckel zur Seite ab. 2. -
Seite 12: Entsorgung Und Umweltschutz
12. Entsorgung und Umweltschutz Entsorgen Sie das Gerät und die Batterien bitte bei einer der örtlichen Entsorgungsstellen. Dieser Service ist für Sie kostenlos. 13. Technische Daten Empfänger Batterie 2x 3V AAA Batterie Gewicht ca. 65g Größe (H x B x L) ca.
